HDC 48B TSLU 1PG29G
HDC 48B TSLU 1PG29G

HDC 48B TSLU 1PG29G

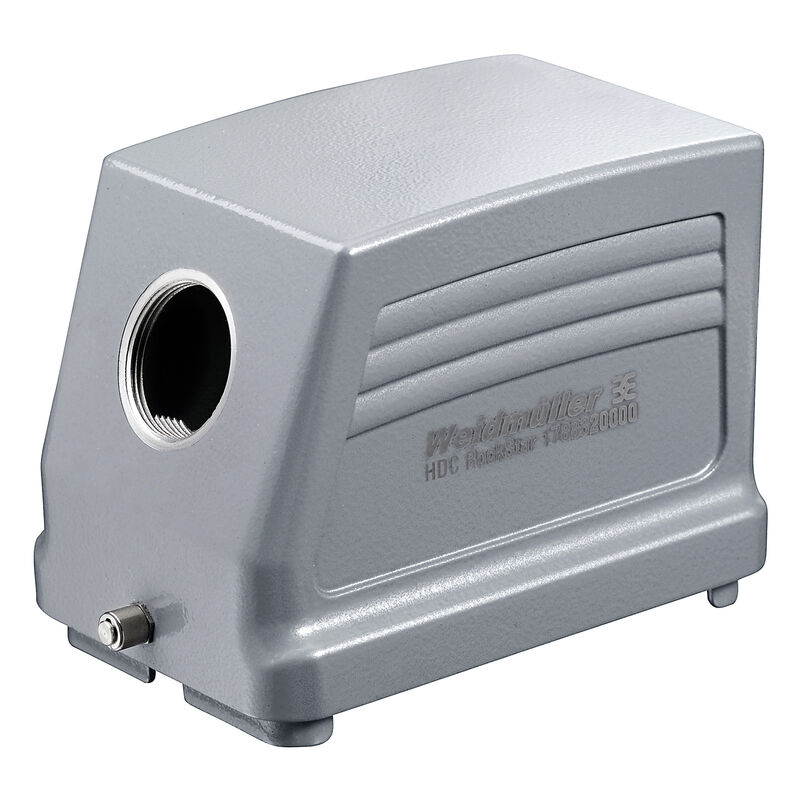

HDC pouzdra, Instalační velikost: 12, Stupeň krytí: IP65, v zapojeném stavu, Kabelový vstup ze strany, Pouzdro zástrčky, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: PG 29

Produkt-ID 1650850000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 13 Är tillbehör till 11 Separat del till 1 Använda produkter 6
Godkännanden Všeobecné objednací údaje Mått och vikter Temperatures Shoda produktu s prostředím Mått Allmänna data Utförande Classifications

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E92202

Všeobecné objednací údaje

Utförande
HDC pouzdra, Instalační velikost: 12, Stupeň krytí: IP65, v zapojeném stavu, Kabelový vstup ze strany, Pouzdro zástrčky, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: PG 29
Art.nr.
1650850000
Typ
HDC 48B TSLU 1PG29G
GTIN (EAN)
4008190299453
Förp.
1 Pieza

Mått och vikter

Djup
151 mm
Hloubka (v palcích)
5,945 inch
Höjd
94 mm
Height (inches)
3,701 inch
Bredd
90 mm
Width (inches)
3,543 inch
Poids net
632,72 g

Temperatures

Gränsvärde, temperatur
-40 °C ... 125 °C

Shoda produktu s prostředím

RoHS-kompatibilitetsstatus
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%
Kemikaliebeständighet
  • Sustancia:
    Diésel
  • Resistencia química:
    Resistente
  • Sustancia:
    Alcohol etílico
  • Resistencia química:
    Resistente
  • Sustancia:
    Aceite de transmisión
  • Resistencia química:
    Resistente
  • Sustancia:
    Aceite hidráulico
  • Resistencia química:
    Resistente
  • Sustancia:
    Refrigerante
  • Resistencia química:
    Resistente
  • Substance:
    Petroleum benzine
  • Chemical resistance:
    Resistant
  • Substance:
    Sweat
  • Chemical resistance:
    Resistant
  • Substance:
    Premium gasoline
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Water
  • Chemical resistance:
    Resistant
  • Substance:
    UV
  • Chemical resistance:
    Unstable
  • Substance:
    Ozone
  • Chemical resistance:
    Unstable
  • Substance:
    UV
  • Chemical resistance:
    Unstable
  • Substance:
    Ozone
  • Chemical resistance:
    Unstable

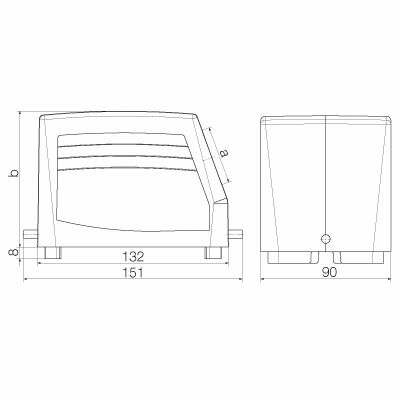

Mått

Bredd kapsling
90 mm
Höjd kapsling B
94 mm
Kabelingång
m. gänga
Längd kapsling
132 mm

Allmänna data

Skyddsklass
IP65
i ijackat tillstånd
Yta
Pulverlack

Utförande

Antal kabelingång på sidan
1
Antal kabelingång uppe
0
BG
12
Bygelutförande
Längsbygel
Byggform
Standard
Färg (RAL)
RAL 7035
Gänga (inre)
PG 29
Installationsstorlek
12
Kabelförskruvningar, antal
0
Kabelingång
m. gänga
Lämplig för ModuPlug®
Ja
Storlek på kabelinföringar
PG 29
Tätning
ingen försegling
Typ
Stickkontakt
Utförande kapsling
Kabelingång på sidan
stickproppskåpa
Utförande låssystem
Längsbygel på underdelen
Åtdragningsmoment
1,2 Nm
Överdel/Underdel/Lock
upper part
Övertäckning
utan lock

Classifications

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
