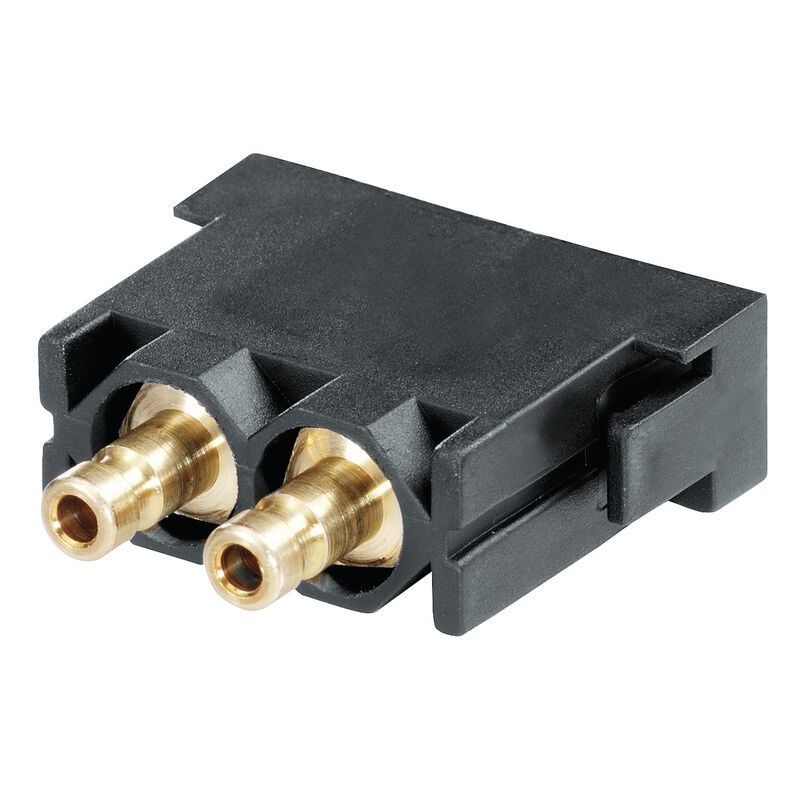

HDC-CM-2SPN4.0

HDC-CM-2SPN4.0

Zátěžové konektory, HDC vložka, ConCept modul

ID výrobku 1894710000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příbuzné výrobky 8
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím ConCept Pneumatický modul Rozměry Všeobecné údaje Verze Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Zátěžové konektory, HDC vložka, ConCept modul
Číslo objednávky
1894710000
Typ
HDC-CM-2SPN4.0
GTIN (EAN)
4032248509188
Množství
1  ks

Rozměry a hmotnosti

Výška
25,4  mm
Výška (v palcích)
1  inch
Šířka
11,4  mm
Šířka (v palcích)
0,449  inch
Délka
34  mm
Délka (v palcích)
1,339  inch
Čistá hmotnost
15  g

Teploty

Mezní teplota
-40 °C ... 80 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
Vyhovující
REACH SVHC
Lead 7439-92-1
SCIP
89f35219-185b-451d-94d0-702fad8bee24

ConCept Pneumatický modul

Barevný
černá
Klasifikace hořlavosti UL 94
V-0
Počet ventilů
2
Průřez připojení (vnitřní)
4  mm
Testovací tlak
10  bar
Typ hadice
Pouze používejte PTFE hadice
Tělo modulu - materiál
PA 6.6
Těsnicí materiál
NBR
Uzavření
Ne
Zdvih kontaktu
4  mm

Rozměry

Celková délka základny
34  mm
Výška konektoru samce
25,4  mm
Šířka
11,4  mm

Všeobecné údaje

Barevný
černá
Izolační materiál
PC vyztužené skelným vláknem (uvedeno v seznamu UL a certifikováno k provozu na železnici)
Klasifikace hořlavosti UL 94
V-0
Materiál
Polyamid, vyztužený skelnými vlákny
Nízká kouřivost podle DIN EN 45545-2
Ano
Počet pólů
2
Typ
Zástrčka
Typ připojení
Připojení hadic (pneumatických)
Řada
ConCept modul

Verze

Materiál
Polyamid, vyztužený skelnými vlákny
Typ připojení
Připojení hadic (pneumatických)

Klasifikace

ETIM 6.0
EC002943
ETIM 7.0
EC002943
ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 9.0
27-44-02-92
ECLASS 9.1
27-44-01-92
ECLASS 10.0
27-44-02-92
ECLASS 11.0
27-44-02-92
ECLASS 12.0
27-44-02-92
ECLASS 13.0
27-44-02-92
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
