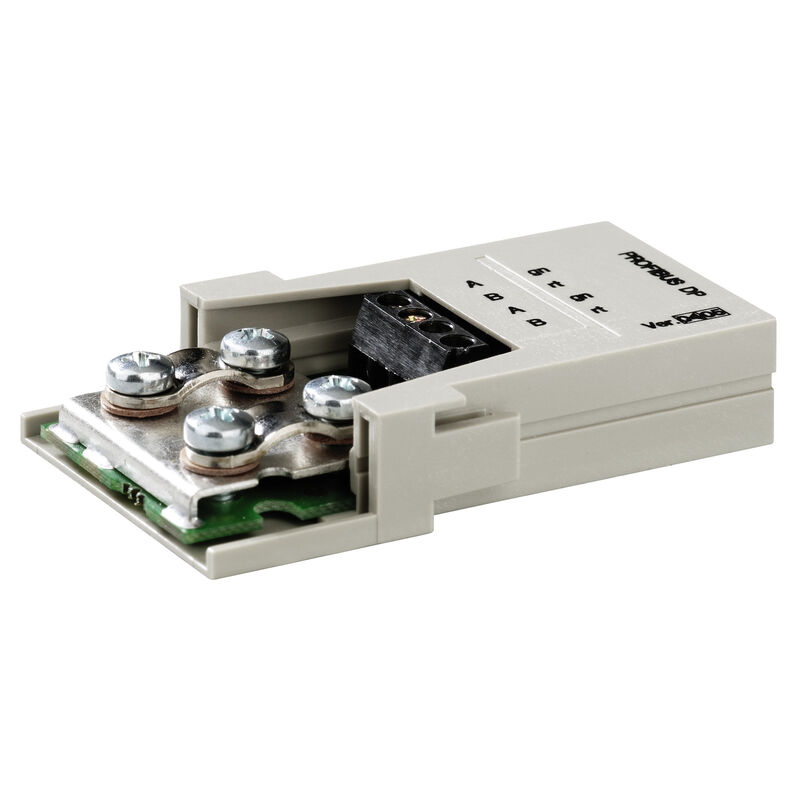

HDC CM BUS 2BS T PBDP N

HDC CM BUS 2BS T PBDP N

Schwere Steckverbinder, HDC - Einsatz, ConCept Modul

Art.-Nr. 1806050000
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 4
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen ConCept Pneumatik Module Abmessungen Allgemeine Daten Anschlussdaten PE Ausführung Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Schwere Steckverbinder, HDC - Einsatz, ConCept Modul
Best.-Nr.
1806050000
Art
HDC CM BUS 2BS T PBDP N
GTIN (EAN)
4032248275151
VPE
5  Stück

Abmessungen und Gewichte

Höhe
47,4  mm
Höhe (inch)
1,866  inch
Breite
11,4  mm
Breite (inch)
0,449  inch
Länge
34  mm
Länge (inch)
1,339  inch
Nettogewicht
22,176  g

Temperaturen

Grenztemperatur
-20 °C ... 85 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f

ConCept Pneumatik Module

Farbe
beige

Abmessungen

Breite
11,4  mm
Höhe Buchse
47,4  mm
Länge Sockel
34  mm

Allgemeine Daten

Anschlussart
Schraubanschluss
Baureihe
ConCept Modul
Bemessungsspannung (DIN EN 61984)
32  V
Bemessungsstoßspannung (DIN EN 61984)
0,8  kV
Bemessungsstrom (DIN EN 61984)
1  A
Farbe
beige
Geringe Rauchentwicklung gemäß DIN EN 45545-2
Ja
Isolierstoff
PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
Polzahl
2
Typ
Buchse
Werkstoff
Polycarbonat

Anschlussdaten PE

Anzugsdrehmoment, max. PE-Anschluss
0,6  Nm
Anzugsdrehmoment, min. PE-Anschluss
0,5  Nm

Ausführung

Abisolierlänge Bemessungsanschluss
5  mm
Anschlussart
Schraubanschluss
Leiteranschlussquerschnitt AWG, max.
AWG 16
Werkstoff
Polycarbonat

Klassifikationen

ETIM 6.0
EC002943
ETIM 7.0
EC002943
ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 9.0
27-44-02-92
ECLASS 9.1
27-44-01-92
ECLASS 10.0
27-44-02-92
ECLASS 11.0
27-44-02-92
ECLASS 12.0
27-44-02-92
ECLASS 13.0
27-44-02-92
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform
