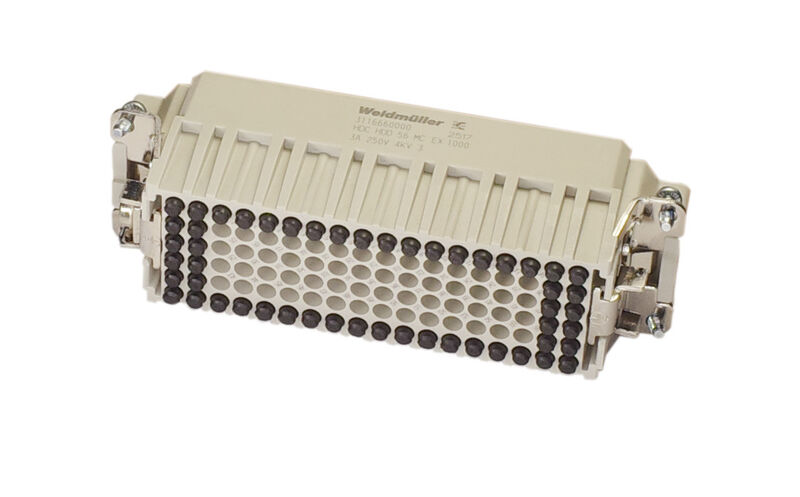

HDC HDD 56 MC EX 1000
HDC HDD 56 MC EX 1000

HDC HDD 56 MC EX 1000

HDC vložka, Zástrčný, 1000 V, Počet pólů: 56, Nalisované připojení, Instalační velikost: 8

ID výrobku 3116660000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 21 Je příslušenstvím 9 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Rozměry Všeobecné údaje Údaje hodnocení IECEx/ ATEX Připojení datové, uzemnění Verze Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Všeobecné objednací údaje

Verze
HDC vložka, Zástrčný, 1000 V, Počet pólů: 56, Nalisované připojení, Instalační velikost: 8
Číslo objednávky
3116660000
Typ
HDC HDD 56 MC EX 1000
GTIN (EAN)
4099987235785
Množství
1 ks

Rozměry a hmotnosti

Hloubka
34 mm
Hloubka (v palcích)
1,339 inch
Výška
36 mm
Výška (v palcích)
1,417 inch
Šířka
84 mm
Šířka (v palcích)
3,307 inch
Průměr
1,6 mm
Čistá hmotnost
78 g

Teploty

Mezní teplota
-20 °C ... 80 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Chemická odolnost
  • Látka:
    Aceton
  • Chemická odolnost:
    Odolné
  • Látka:
    Amoniak, vodný
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Benzín
  • Chemická odolnost:
    Odolné
  • Látka:
    Benzen
  • Chemická odolnost:
    Odolné
  • Látka:
    Dieselový olej
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Kyselina octová, koncentrovaná
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydroxid draselný
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Metanol
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Motorový olej
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Louh, rozředěný
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydrochlorofluorouhlíky
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Venkovní použití
  • Chemická odolnost:
    Podmíněně odolné

Rozměry

Šířka
84 mm

Všeobecné údaje

Barevný
Šedá
BG
8
Instalační velikost
8
Izolační materiál
Polykarbonát
Jmenovité napětí (DIN EN 61984)
1 000 V
Klasifikace hořlavosti UL 94
V-0
Počet pólů
56
Počet signálních kontaktů
0
Počet silových kontaktů
56
Provedení povrchu
Různé
Typ
Zástrčný
Typ připojení
Nalisované připojení
Základní materiál
Polykarbonát
Řada
HDD
Stupeň krytí
IP55

Údaje hodnocení IECEx/ ATEX

Max. napětí (ATEX)
250 V
Max. napětí (IECEX)
250 V
Proud (ATEX)
3 A
Proud (IECEX)
3 A
Průřez vodiče max. (ATEX)
2.5 mm²
Průřez vodiče max. (IECEX)
2.5 mm²
Č. osvědčení (ATEX)
IECEXTUR24.0077X
Č. osvědčení (IECEX)
TUEV24ATEX9197X

Připojení datové, uzemnění

Typ připojení PE
Nalisované připojení

Verze

BG
8
Délka odizolování, jmenovité připojení
8 mm
Instalační velikost
8
Provedení povrchu
Různé
Průřez vodiče, max.
2,5 mm²
Průřez vodiče, min.
0,5 mm²
Typ připojení
Nalisované připojení
Základní materiál
Polykarbonát

Klasifikace

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
