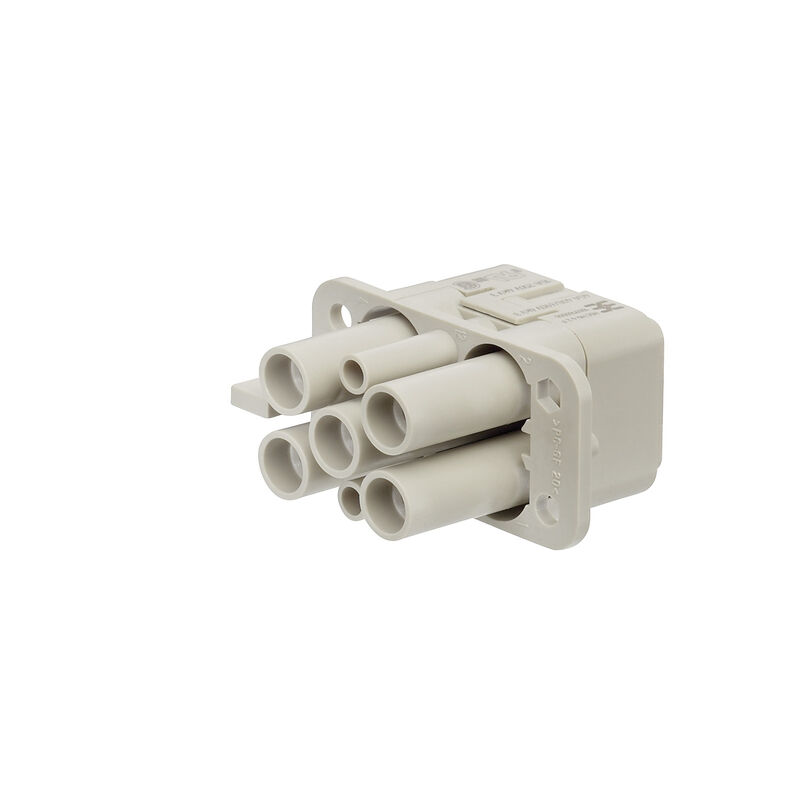

HDC 인서트, 암형(Female), 690 V, 40 A, 극 수: 6, 크림프 결선, 설치 사이즈: HQ

항목 번호 1003160000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 32 액세서리입니다 50 관련 제품 3
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 Dimensions Datos generales 결선 데이터 PE Power contact 신호 접점 Version 분류

승인

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E92202

일반 주문 데이터

Version
HDC 인서트, 암형(Female), 690 V, 40 A, 극 수: 6, 크림프 결선, 설치 사이즈: HQ
Order No.
1003160000
Type
HDC HQ 4/2 FC
GTIN (EAN)
4032248698158
Qty.
1 items

치수 및 중량

Depth
41,6 mm
깊이 (인치)
1,638 inch
Height
39,8 mm
높이 (인치)
1,567 inch
Width
22,4 mm
폭 (인치)
0,882 inch
순중량
13,2 g

온도

Limit temperature
-40 °C ... 125 °C

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd
Chemical resistance
  • 물질:
    아세톤
  • 화학 내성:
    내성
  • 물질:
    암모니아, 묽은 상태
  • 화학 내성:
    조건부 내성
  • 물질:
    휘발유
  • 화학 내성:
    내성
  • 물질:
    벤젠
  • 화학 내성:
    내성
  • 물질:
    디젤 오일
  • 화학 내성:
    조건부 내성
  • 물질:
    아세트산, 농축
  • 화학 내성:
    내성
  • 물질:
    수산화칼륨
  • 화학 내성:
    조건부 내성
  • 물질:
    메탄올
  • 화학 내성:
    조건부 내성
  • 물질:
    엔진 오일
  • 화학 내성:
    조건부 내성
  • 물질:
    가성소다, 희석
  • 화학 내성:
    내성
  • 물질:
    수소염화불화탄소
  • 화학 내성:
    조건부 내성
  • 물질:
    옥외용
  • 화학 내성:
    조건부 내성

Dimensions

Altezza Femmina
39,8 mm
Larghezza
22,4 mm
Lunghezza, zoccolo
41,6 mm

Datos generales

Bassa fumosità sec. EN 45545-2
Oui
BG
HQ
cicli d'innesto Ag
≥ 500
cicli d'innesto Au
≥ 500
Classe d'infiammabilità UL 94
V-0
Colori
베이지색
Contatto di potenza, tipo
HX
Contatto di segnalazione, tipo
HD
Corrente di dimensionamento (DIN EN 61984)
40 A
Dimensioni di installazione
HQ
Grado di lordura
3
Gruppo materiali isolanti
IIIa
Materiale di base
구리 합금
Materiale isolante
PC 유리섬유 강화(UL 등재 및 철로 인증)
Numero di contatti di potenza
4
Numero di contatti di segnalazione
2
Numero di poli
6
Resistenza d'isolamento
1010Ω
Resistenza di passaggio
≤1 mΩ
≤4 mΩ
Serie
HQ
Tensione di dimensionamento (DIN EN 61984)
690 V
Tensione di dimensionamento secondo UL/CSA
600 V AC/DC
Tensione impulsiva di dimensionamento (DIN EN 61984)
6 kV
Tipo
암형(Female)
Tipo di collegamento
크림프 결선

결선 데이터 PE

Lunghezza di spellatura, collegamento PE
9 mm
Sezione di collegamento cavo AWG (PE), max.
AWG 8
Sezione di collegamento cavo AWG (PE), min.
AWG 16
Sezione di dimensionamento
6 mm²
Tipo di collegamento PE
크림프 결선

Power contact

Campo di serraggio, contatto di potenza, max.
6 mm²
Campo di serraggio, contatto di potenza, min.
1,5 mm²
Corrente di dimensionamento (DIN EN 61984), contatto di potenza
40 A
Lunghezza di spellatura, contatto di potenza
9 mm
Numero di poli, contatto di potenza
4
Tensione di dimensionamento (DIN EN 61984), contatto di potenza
690 V
Tensione impulsiva di dimensionamento (DIN EN 61984), contatto di potenza
6 kV
Tipo di collegamento del contatto di potenza
크림프 결선

신호 접점

Campo di serraggio, contatto di segnale, max.
2,5 mm²
Campo di serraggio, contatto di segnale, min.
0,14 mm²
Circuito alimentazione di corrente nominale (cUR)
  • 와이어 연결 단면적 AWG:
    AWG 10
  • 정격 전류:
    30 A
  • 와이어 연결 단면적 AWG:
    AWG 12
  • 정격 전류:
    25 A
  • 와이어 연결 단면적 AWG:
    AWG 14
  • 정격 전류:
    18 A
  • 와이어 연결 단면적 AWG:
    AWG 16
  • 정격 전류:
    14 A
Circuito alimentazione di corrente nominale (UR)
  • 와이어 연결 단면적 AWG:
    AWG 10
  • 정격 전류:
    40 A
  • 와이어 연결 단면적 AWG:
    AWG 12
  • 정격 전류:
    20 A
  • 와이어 연결 단면적 AWG:
    AWG 14
  • 정격 전류:
    15 A
  • 와이어 연결 단면적 AWG:
    AWG 16
  • 정격 전류:
    10 A
Circuito segnale di corrente nominale (cUR)
  • 와이어 연결 단면적 AWG:
    AWG 14
  • 정격 전류:
    10,5 A
  • 와이어 연결 단면적 AWG:
    AWG 16
  • 정격 전류:
    8,2 A
  • 와이어 연결 단면적 AWG:
    AWG 18
  • 정격 전류:
    6,8 A
  • 와이어 연결 단면적 AWG:
    AWG 20
  • 정격 전류:
    5,7 A
  • 와이어 연결 단면적 AWG:
    AWG 22
  • 정격 전류:
    4,3 A
Circuito segnale di corrente nominale (UR)
  • 와이어 연결 단면적 AWG:
    AWG 14
  • 정격 전류:
    15 A
  • 와이어 연결 단면적 AWG:
    AWG 16
  • 정격 전류:
    10 A
  • 와이어 연결 단면적 AWG:
    AWG 18
  • 정격 전류:
    7 A
  • 와이어 연결 단면적 AWG:
    AWG 20
  • 정격 전류:
    5 A
  • 와이어 연결 단면적 AWG:
    AWG 22
  • 정격 전류:
    3 A
Corrente di dimensionamento (DIN EN 61984), contatto di segnale
10 A
Lunghezza di spellatura, contatto di segnale
8 mm
Numero di poli, contatto di segnale
2
Tensione di dimensionamento (DIN EN 61984), contatto di segnale
250 V
Tensione impulsiva di dimensionamento (DIN EN 61984), contatto di segnale
4 kV
Tipo di collegamento del contatto di segnale
크림프 결선

Version

BG
HQ
Dimensioni di installazione
HQ
Lunghezza di spellatura, collegamento di dimensionamento
9 mm
Materiale di base
구리 합금
Resistenza di passaggio
≤1 mΩ
≤4 mΩ
Sezione di collegamento cavo AWG, max.
AWG 8
Sezione di collegamento cavo AWG, min.
AWG 16
Sezione di collegamento cavo, flessibile, max.
6 mm²
Sezione di collegamento cavo, flessibile, min.
1,5 mm²
Sezione di collegamento cavo, max.
6 mm²
Sezione di collegamento cavo, min.
1,5 mm²
Tipo di collegamento
크림프 결선

분류

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
