HDC IP68 24B AS
HDC IP68 24B AS

HDC IP68 24B AS

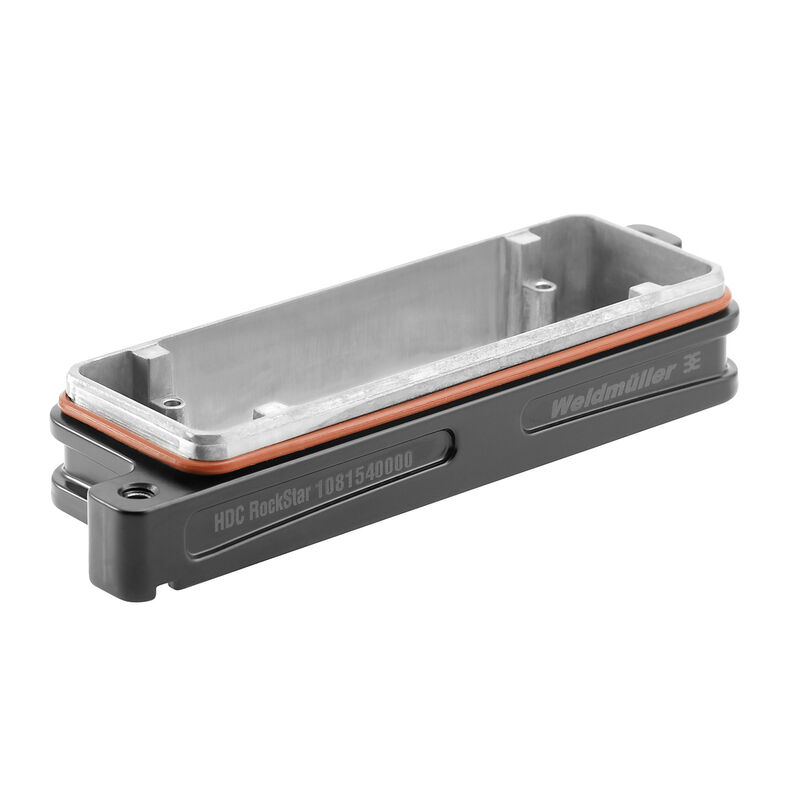

HDC pouzdra, Instalační velikost: 8, Stupeň krytí: IP66, IP68, IP69, v zapojeném stavu, Přepážkový kryt, Připojení s upínacím třmenem, Standardně, Velikost kabelových vstupů: none

ID výrobku 1081540000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 1
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Rozměry Obecné údaje Verze Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
HDC pouzdra, Instalační velikost: 8, Stupeň krytí: IP66, IP68, IP69, v zapojeném stavu, Přepážkový kryt, Připojení s upínacím třmenem, Standardně, Velikost kabelových vstupů: none
Číslo objednávky
1081540000
Typ
HDC IP68 24B AS
GTIN (EAN)
4032248844159
Množství
1 ks

Rozměry a hmotnosti

Výška
29,5 mm
Výška (v palcích)
1,161 inch
Šířka
58 mm
Šířka (v palcích)
2,283 inch
Rozměr při montáži – výška
32 mm
Rozměr při montáži – šířka
130 mm
Čistá hmotnost
196,9 g

Teploty

Mezní teplota
-50 °C ... 125 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Chemická odolnost
  • Látka:
    Aceton
  • Chemická odolnost:
    Odolné
  • Látka:
    Dieselový olej
  • Chemická odolnost:
    Nestabilní
  • Látka:
    Etylalkohol
  • Chemická odolnost:
    Odolné
  • Látka:
    Převodový olej
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Hydraulický olej
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Petrolejový benzin
  • Chemická odolnost:
    Nestabilní
  • Látka:
    Pot
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Prémiový benzín
  • Chemická odolnost:
    Nestabilní
  • Látka:
    Voda
  • Chemická odolnost:
    Odolné
  • Látka:
    UV
  • Chemická odolnost:
    Odolné
  • Látka:
    Ozón
  • Chemická odolnost:
    Odolné

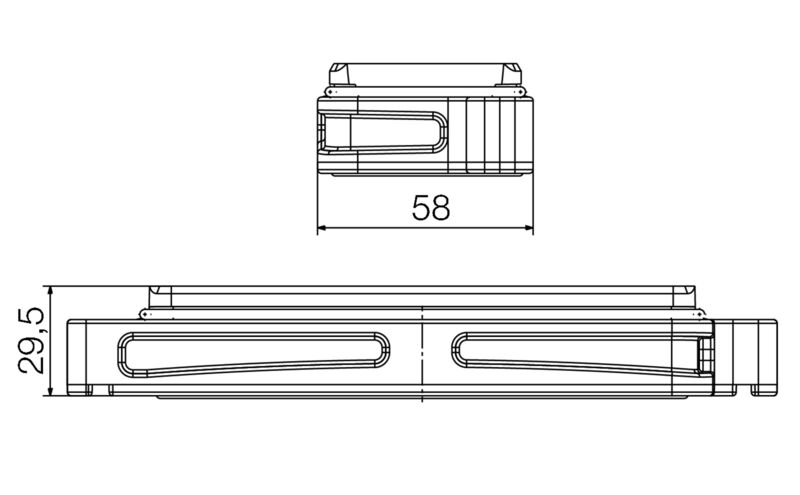

Rozměry

Cable entry
Ne
Hålavstånd längd A2
130 mm
Längd kapsling
191 mm
Výška pouzdra B
29,5 mm

Obecné údaje

Provedení povrchu
Práškové lakování
Stupeň krytí
IP66
IP68
IP69
v zapojeném stavu

Verze

Ausführung Verschlusssystem
Připojení s upínacím třmenem
BG
8
Design pouzdra
Přepážkový kryt
Diseño
Standardně
Entrata cavo
Ne
Horní část/dolní část/víčko
dolní část
Installation size
8
kolor (RAL)
RAL 9011
RAL 9005
Kryt
bez krytu
Počet kabelových průchodek
0
Počet kabelových vstupů ze strany
0
Sealing
Silikon
Velikost kabelových vstupů
none
Подходит для ModuPlug®
Ano
種別
Bulkhead (průchodka)
클램프 버전
Připojení s upínacím třmenem

Důležitá poznámka

Informace o produktu
Při montáži skříní se ujistěte, že je ploché těsnění správně usazeno.

Klasifikace

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
