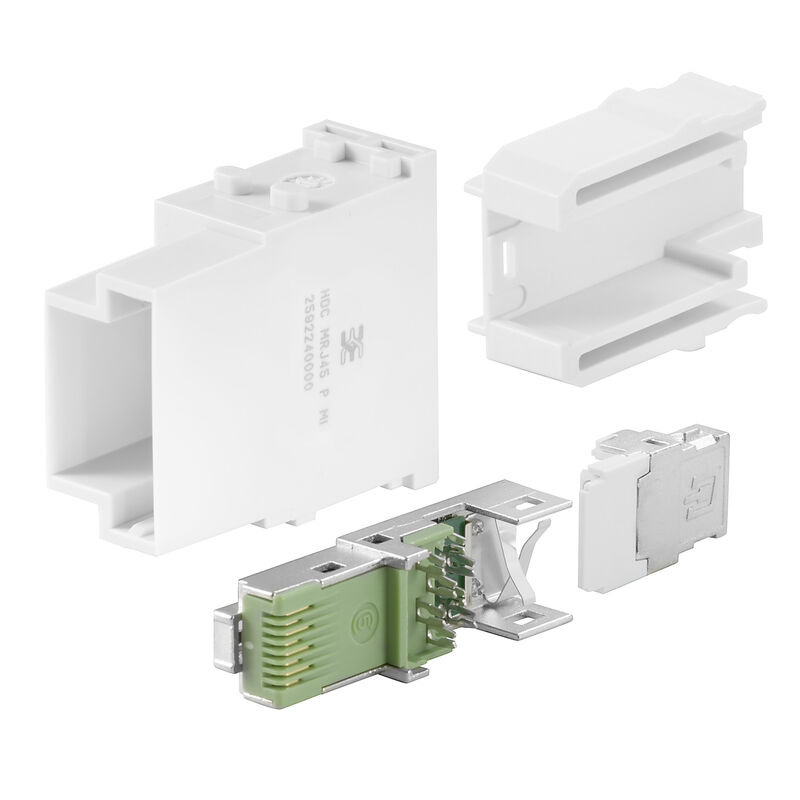

HDC MRJ45 P MI
Obrázek výrobku
HDC MRJ45 P MI
Obrázek výrobku
HDC MRJ45 P MI
Obrázek výrobku
HDC MRJ45 P MI
Obrázek výrobku
HDC MRJ45 P MI
Výkres

HDC MRJ45 P MI

Módulo RJ45, 50 V, 1 A, Número de polos: 8, Borne IDC, Macho, Ranuras de conector necesarias: 1

ID výrobku 2592240000
Stáhnout datový list 엔지니어링 지원 Productdownloads
Protikusy 1 Je protikusem 1 Jednotlivé díly 1 Příbuzné výrobky 119
Approvals Datos generales para pedido Dimensions and weights Temperatures Environmental Product Compliance Obecné údaje Verze Clasificaciones

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Datos generales para pedido

Verze
Módulo RJ45, 50 V, 1 A, Número de polos: 8, Borne IDC, Macho, Ranuras de conector necesarias: 1
Číslo objednávky
2592240000
Typ
HDC MRJ45 P MI
GTIN (EAN)
4050118602371
Qty.
1 items

Dimensions and weights

Hloubka
34 mm
Profundidad (pulgadas)
1,339 inch
Výška
54,85 mm
Altura (pulgadas)
2,159 inch
Šířka
14,5 mm
Anchura (pulgadas)
0,571 inch
Net weight
5,4 g

Temperatures

Mezní teplota
-40 °C ... 70 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b0a2f8e6-c50c-4c56-9381-cc6543281fbb

Obecné údaje

Cykly zapojování
750 (RJ45)
Jmenovité napětí (DIN EN 61984)
50 V
Jmenovité rázové napětí (DIN EN 61984)
0,8 kV
Jmenovitý proud (DIN EN 61984)
1 A
Kategorie rázového napětí
III
Klasifikace hořlavosti UL 94
V-0
Odpor izolace
1012 Ω
Počet pólů
8
Požadovaný počet míst na zásuvná připojení
1
Typ
Male
Základní materiál
Polycarbonate, glass fibre reinforced
Závažnost znečištění
3
Řada
ModuPlug

Verze

Průměr – připojení plný vodič, min.
0,4 mm
Průměr – připojení plný vodič, min.
0,64 mm
Průřez izolace, max.
1,6 mm
Průřez izolace, min.
0,85 mm
Průřez propojení AWG, max.
AWG 22
Průřez propojení AWG, min.
AWG 24
Průřez vodiče, max.
0 mm²
Průřez vodiče, min.
0 mm²
Typ připojení
IDC terminal

Clasificaciones

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-18
ECLASS 15.0
27-44-02-18
