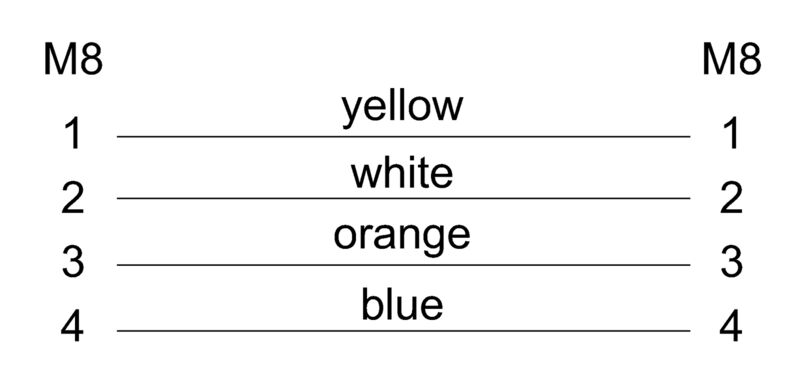

Propojení

IE-C5DD4UG0100DCSDSS-E

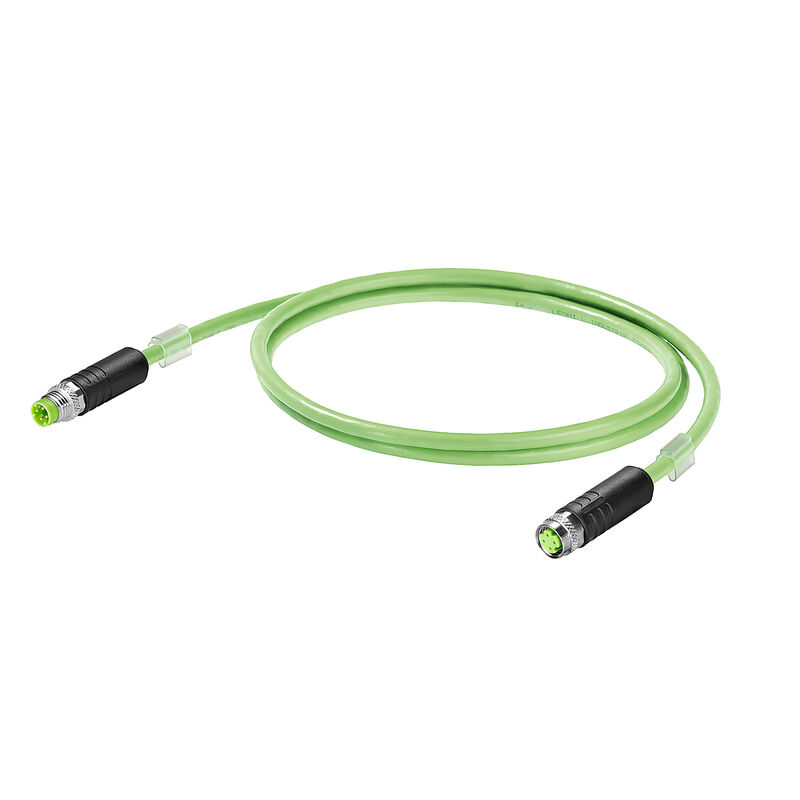

Vlečný kabel, PROFINET, M8 D-kód – IP 67 rovný pin, M8 D-kód – IP 67 rovná zásuvka, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 10 m

ID výrobku 2706210100
Stáhnout datový list Výrobky ke stažení
Příbuzné výrobky 57
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Obecné standardy Standardy Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Vlečný kabel, PROFINET, M8 D-kód – IP 67 rovný pin, M8 D-kód – IP 67 rovná zásuvka, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 10 m
Číslo objednávky
2706210100
Typ
IE-C5DD4UG0100DCSDSS-E
GTIN (EAN)
4050118743098
Množství
1  ks

Rozměry a hmotnosti

Délka
10  m
Délka (v palcích)
393,701  inch
Čistá hmotnost
625  g

Teploty

Skladovací teplota
-50 °C...70 °C
Provozní teplota
-40 °C...70 °C
Teplota instalace
-20 °C...60 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standardy specifické pro kabel

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Obecné standardy

Standardní konektor
IEC 61076-2-114

Standardy

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní konektor
IEC 61076-2-114
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Struktura kabelu

Barevná posloupnost vodičů – párů vodičů
bílá, žlutá, modrá, oranžová
Barva opláštění
zelená (RAL 6018)
Izolace
PE
Izolace jádra vodiče, tloušťka
0,38  mm
Kompletní stínění
Hliníková fólie
Stínicí oplet vyroben z měděných drátků
Materiál pláště
PUR
Materiál vodiče
Stáčený pocínovaný měděný vodič
Počet vodičů
4
Prameny
7
Průměr pláště, max.
6,7  mm
Průměr pláště, min.
6,3  mm
Průměr vnitřního opláštění
3,9  mm
Průřez
4*AWG 22/7 - 0,32 mm²
Průřez izolace
1,5  mm
Překrývání opletu stínění
85  %
Standardní označení
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Stínění
SF/UTP
Tloušťka materiálu opláštění
0,9  mm
Tloušťka opletu stínění
0,13  mm
Uspořádání jader vodiče
Čtyřcípá hvězda
Výplň
Jako centrální prvek

Elektrické vlastnosti kabelu

Charakteristická impedance
100 ± 15 Ω při 1-100 MHz
Doba propagace signálu
5,3  ns/m
Impedance přenosu
20 mΩ/m při 10 MHz
Kapacita při 1 kHz
52  nF/km
Kategorie
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)
Odpor smyčky
120  Ω/km
Provozní napětí (UL klasifikace)
600 V
Provozní napětí, UL
600  V
Rozdílový odpor
3  %
Rychlost
180  m/min
Zkušební napětí: stínění vodič-vodič
2000 Vef, 50 Hz, 1 min
Zpožděné zkreslení
40  ns/100m

Mechanické a materiálové vlastnosti kabelu

Bez obsahu silikonu
Ano
Cykly ohybu
3 mil.
Halogen
bez halogenů, podle IEC 60754-2
Odolnost proti opotřebení
velmi dobré
Odolnost proti šíření ohně
in accordance with IEC 60332-1
Odolnost vůči olejům
in accordance with IEC 60811-2-1
Odolné proti UV záření
Ano
Poloměr ohybu, min., jen jednou
5 *průměr
Poloměr ohybu, min., opakovaný
7,5 *průměr
Rychlost
180  m/min
Síla při vytažení
≤ 150 N
Zrychlení
4  m/s²
Šíření ohně
Ne

Konektor, vlevo

Zástrčka vlevo
M8, D-kódování, IP67, Kontakt samec, přímý, konektor, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
M8, D-kódování, IP67, Kontakt samice, přímý, konektor, Plast, stíněné

Klasifikace

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
