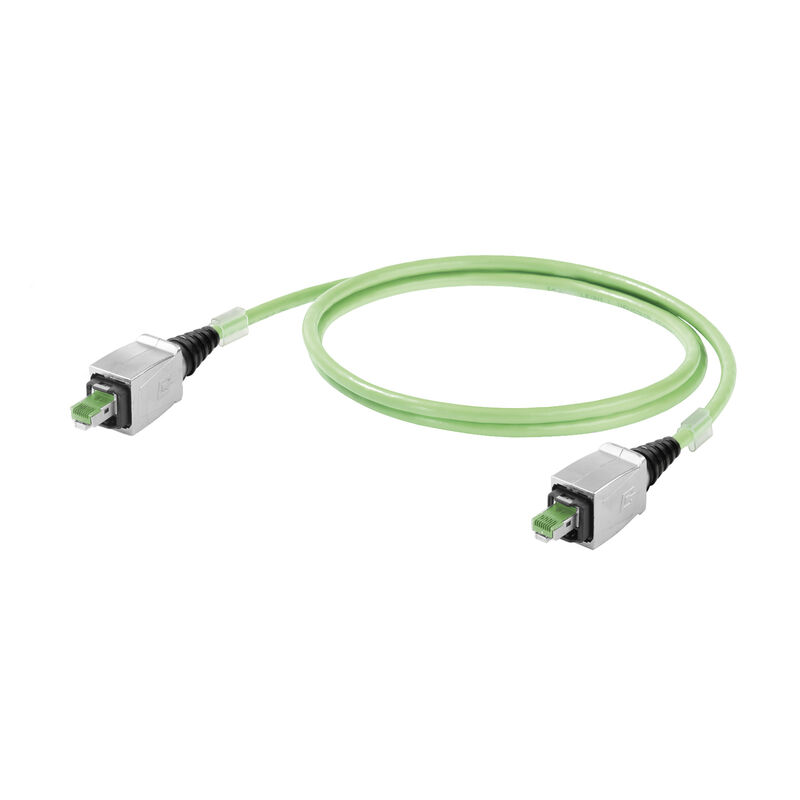

Dragline cable, PROFINET, RJ45 IP 67 PushPull moulded V14 metal, RJ45 IP 67 PushPull moulded V14 metal, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 15 m

Produkt ID 1307610150
Download datablad Produktdownloads
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Cable specific standards Kabelaufbau Electrical properties of cable Mechanical and material properties of cable Plug Plug, left Plug, right Classifications

Approvals

ROHS
Conform

General ordering data

Ausfuehrung
Dragline cable, PROFINET, RJ45 IP 67 PushPull moulded V14 metal, RJ45 IP 67 PushPull moulded V14 metal, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 15 m
Best.-Nr.
1307610150
Art
IE-C5DD4UG0150B2EB2E-X
GTIN (EAN)
4050118168358
VPE
1 Styk

Dimensions and weights

Länge
15 m
Length (inches)
590,551 inch
Net weight
982 g

Temperatures

Lagertemperatur
-50 °C...70 °C
Betriebstemperatur
-40 °C...70 °C
Verlegetemperatur
-20 °C...60 °C

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Cable specific standards

Norm Isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Norm Leitermaterial
DIN EN 13602 Cu-ETP-A
Norm Schirmmaterial
DIN EN 13602 Cu-ETP-A..B

Kabelaufbau

green (RAL 6018)
Colour sequence or wires - wire pairs
blanc, jaune, bleu, orange
Diameter of inner sheathing
3,9 mm
Izolace
PE
Izolace jádra vodiče, tloušťka
0,38 mm
Kompletní stínění
Aluminium foil
Shielding braid made from copper wiring
Materiál pláště
PUR
Materiál vodiče
Stranded tin-plated copper wire
Počet vodičů
4
Prameny
7
Průměr pláště, max.
6,7 mm
Průměr pláště, min.
6,3 mm
Průřez
4*AWG 22/7 - 0.32 mm²
Průřez izolace
1,5 mm
Překrývání opletu stínění
85 %
Sheathing material thickness
0,9 mm
Standardní označení
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Stärke Schirmgeflecht
0,13 mm
Stínění
SF/UTP
Uspořádání jader vodiče
Star-quad
Výplň
As central element

Electrical properties of cable

Betriebsspannung (UL Rating)
600 V
Betriebsspannung UL
600 V
Charakteristische Impedanz
100 ± 15 Ω pour 1-100 Mhz
Geschwindigkeit
180 m/min
Kapazität bei 1 kHz
52 nF/km
Kategorie
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Schleifenwiderstand
120 Ω/km
Signallaufzeit
5,3 ns/m
Signallaufzeitunterschied
40 ns/100m
Testspannung Ader-Ader-Schirm
2000 Veff, 50 Hz, 1 min
Transferimpedanz
20 mΩ/m at 10 MHz
Widerstandsdifferenz
3 %

Mechanical and material properties of cable

Abriebfestigkeit
very good
Beschleunigung
4 m/s²
Biegeradius min, wiederholt
7.5 x cable diameter
Biegeradius, min., einmalig
5 x diamètre du câble
Biegezyklen
3 Mio
Flammwidrigkeit
A norma IEC 60332-1
Geschwindigkeit
180 m/min
Halogene
bezhalogenowe, zgodnie z IEC 60754-2
Silikonfrei
Yes
UV-beständig
Yes
Ziehkraft
≤ 150 N
Ölbeständigkeit
in accordance with IEC 60811-2-1
Übertragung von Feuer
No

Plug

Stecker links
RJ45, IP67, male contact, straight, PushPull V14 moulded, plug, Zinc diecast, shielded
Stecker rechts
RJ45, IP67, male contact, straight, PushPull V14 moulded, plug, Zinc diecast, shielded

Plug, left

Stecker links
RJ45, IP67, male contact, straight, PushPull V14 moulded, plug, Zinc diecast, shielded

Plug, right

Stecker rechts
RJ45, IP67, male contact, straight, PushPull V14 moulded, plug, Zinc diecast, shielded

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
