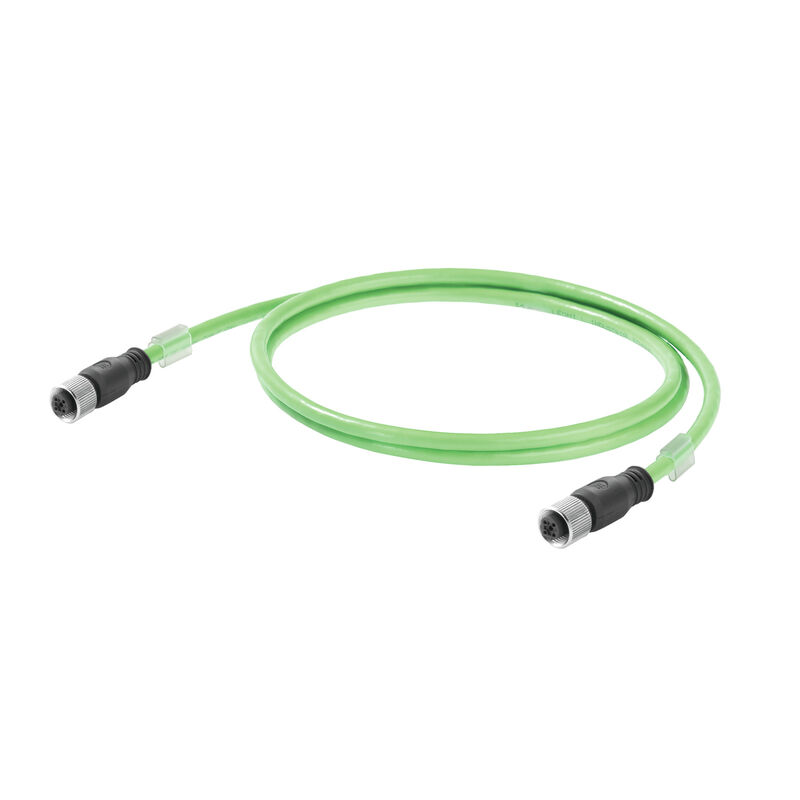

IE-C5DS4VG0200MSSMSS-E

IE-C5DS4VG0200MSSMSS-E

Cavi di sistema, Codificato D M12 – presa angolata IP67, Codificato D M12 – presa angolata IP67, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PVC, 20 m

N. articolo 1537270200
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 1
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Standard specifici per cavo Norme Struttura del cavo Proprietà elettriche cavo Proprietà meccaniche e del materiale dei cavi Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
Cavi di sistema, Codificato D M12 – presa angolata IP67, Codificato D M12 – presa angolata IP67, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PVC, 20 m
N. d’ordine
1537270200
Tipo
IE-C5DS4VG0200MSSMSS-E
GTIN (EAN)
4050118343915
CPZ
1 Pezzo

Dimensioni e pesi

Lunghezza
20 m
Lunghezza (pollici)
787,402 inch
Peso netto
1.315 g

Temperature

Temperatura di magazzinaggio
-40 °C...80 °C
Temperatura d'esercizio
-40 °C...70 °C
Temperatura di posa
-40 °C...80 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standard specifici per cavo

Norma Altre norme
File UL E11901 vol. 1 sez. 12 pagina 1
File UL E116441 vol. 1 sez. 6 pagina 8
Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Norma Materiale di isolamento
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)
Norma Materiale di schermatura
DIN EN 13602 Cu-ETP-A..B
Struttura a norma
Stile UL 21694

Norme

Norma dot. innych norm
File UL E11901 vol. 1 sez. 12 pagina 1
File UL E116441 vol. 1 sez. 6 pagina 8
Standard, assembly
Stile UL 21694
Standard, shielding material
DIN EN 13602 Cu-ETP-A..B
표준, 와이어 재질
DIN EN 13602 Cu-ETP-A
표준, 절연 재질
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)

Struttura del cavo

Copertura calza di schermatura
85 %
Cross-section
4*AWG 22/7 - 0,32 mm²
Diametro guaina, max.
6,7 mm
Diametro guaina, min.
6,3 mm
Diametro rivestimento interno
4,05 mm
Disposizione dei fili
Quad
Isolamento
PE
Mantelfärg
Verde (RAL 6018)
Materiale dei cavi
Conduttore semirigido in rame stagnato
Materiale rivestimento
PVC
Normbeteckningar
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Riempitore
Come elemento centrale
Schermatura totale
Foglio de alluminio
Calza di schermatura con fili di rame
Sequenza cromatica –fili - coppie di fili
bianco, giallo, blu, arancione
Shielding
SF/UTP
Spessore calza di schermatura
0,13 mm
Spessore materiale di rivestimento
0,9 mm
Жилы
7
接线数量
4
绝缘横截面
1,5 mm

Proprietà elettriche cavo

Categoria
Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B)
Durata segnale
5,3 ns/m
Impedenza caratteristica
100 ± 5 Ω a 100MHz
Impedenza di trasferimento
20 mΩ/m a 10 MHz
Resistenza loop
120 Ω/km
Tensione d'esercizio (quota di dimensionamento UL)
600 V
Tensione d'esercizio UL
600 V
Tensione di prova: filo-filo-schermo
2000 Veff, 50 Hz, 1 min

Proprietà meccaniche e del materiale dei cavi

Alogeni
Sì
Raggio di curvatura min, ripetuto
7,5 x diametro cavo
Raggio di curvatura min., una sola volta
3,5 *diametro
Resistenza all'abrasione
buona
Resistenza alla fiamma
A norma IEC 60332-1 / UL 1685

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
