IE-C6FS8UG0025A40A40-G
IE-C6FS8UG0025A40A40-G
Beschaltung
IE-C6FS8UG0025A40A40-G
Dibujo acotado

IE-C6FS8UG0025A40A40-G

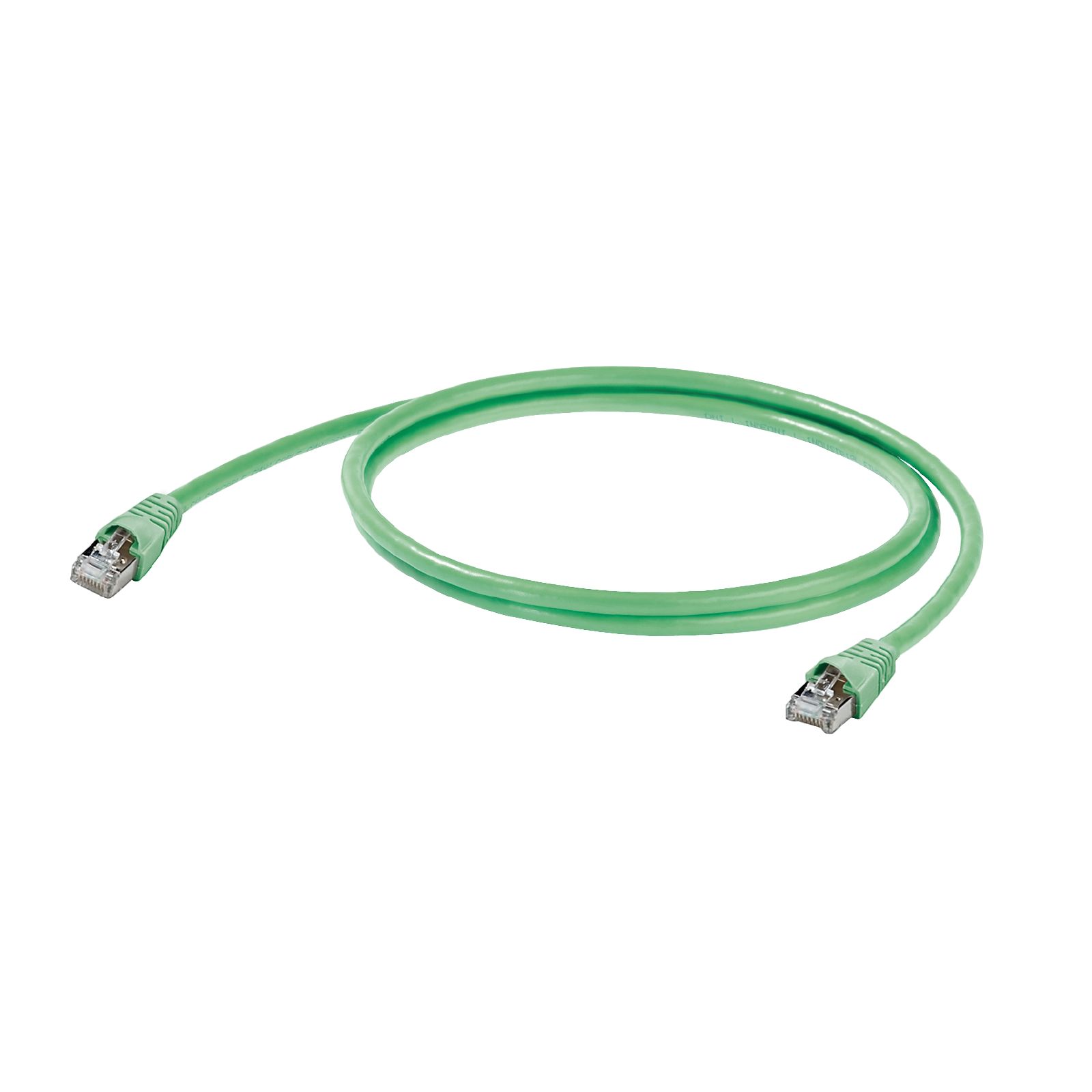

System cable, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), PUR, 2.5 m

Référence produit 8941350025
Fiche technique Soutien à l'ingénierie
Accessoires 2 Autres produits de la même gamme 24
Approvals General ordering data Dimensions et poids Temperatures Environmental Product Compliance Normes de câble Propriétés électriques Normes générales Normes Constitution du câble Propriétés électriques du câble Propriétés mécaniques et des matériaux du câble Mâle Mâle gauche Mâle droite Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E316369

General ordering data

Версия
System cable, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), PUR, 2.5 m
Заказ №
8941350025
Type
IE-C6FS8UG0025A40A40-G
GTIN (EAN)
4050118617542
Qté.
1 Pièce

Dimensions et poids

Długość
2,5 m
Longueur (pouces)
98,425 inch
Poids net
101,2 g

Temperatures

Температура хранения
-40 °C...85 °C
Рабочая температура
-40 °C...85 °C
Température de pose
-10 °C...60 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Normes de câble

Corrosivité par les gaz d'incendie
selon EN50288-2-2
Generic communication cable facilities
ISO/CEI 11801:2002
ANSI / TIA / EIA-568-B.2-10
EN 50173-1:2007

Propriétés électriques

PoE / PoE+
selon IEEE 802.3at

Normes générales

Nº de certificat (cULus)
E316369

Normes

Corrosivité par les gaz d'incendie
selon EN50288-2-2
Installations de câblage de communication indépendantes de l'application
ISO/CEI 11801:2002
ANSI / TIA / EIA-568-B.2-10
EN 50173-1:2007

Constitution du câble

Arrangement du fil
Paire torsadée
Blindage
S/FTP
Blindage de paire de fils
Feuille d'aluminium
Brins
7
Colour sequence or wires - wire pairs
blanc - bleu, blanc - orange, blanc - vert, blanc - marron
Couleur de la gaine
vert
Diamètre de la gaine, max.
6,4 mm
Diamètre de la gaine, min.
6 mm
Isolation
PE
Kompletní stínění
Tressage de blindage de fils de cuivre
Matériau de la gaine
PUR
Nombre de conducteurs
8
Section
4*2*AWG 27/7 - 4*2*0,1 mm²
Wire material
Stranded tin-plated copper wire
Überdeckung Schirmgeflecht
60 %

Propriétés électriques du câble

Capacidad a 1 kHz
46 nF/km
Category
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Characteristic impedance
100 ± 15 Ω pour 1-100 Mhz
100 ± 22 Ω pour 100-250 Mhz
100 ± 25 Ω pour 250-600 Mhz
Signal propagation time
4,27 ns/m
Tensione di prova: filo-filo-schermo
750 V DC, 1 min
지연 스큐
25 ns/100m

Propriétés mécaniques et des matériaux du câble

Corrosivité par les gaz d'incendie
selon EN50288-2-2
Halogène
Sans halogène, selon CEI 60754-2
Rayon de courbure min, multiple
10 x diamètre du câble
Rayon de courbure, min., unique
5 x diamètre du câble
Résistance à la flamme
selon CEI 60332-1/UL 1685
Résistant aux UV
Oui
Sans silicone
Ano
Tenue aux frottements
muy buena
Tenue aux huiles
in accordance with IEC 60811-2-1

Mâle

Plug left
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé
Plug right
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle gauche

Prise de raccordement à gauche
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle droite

Plug right
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
