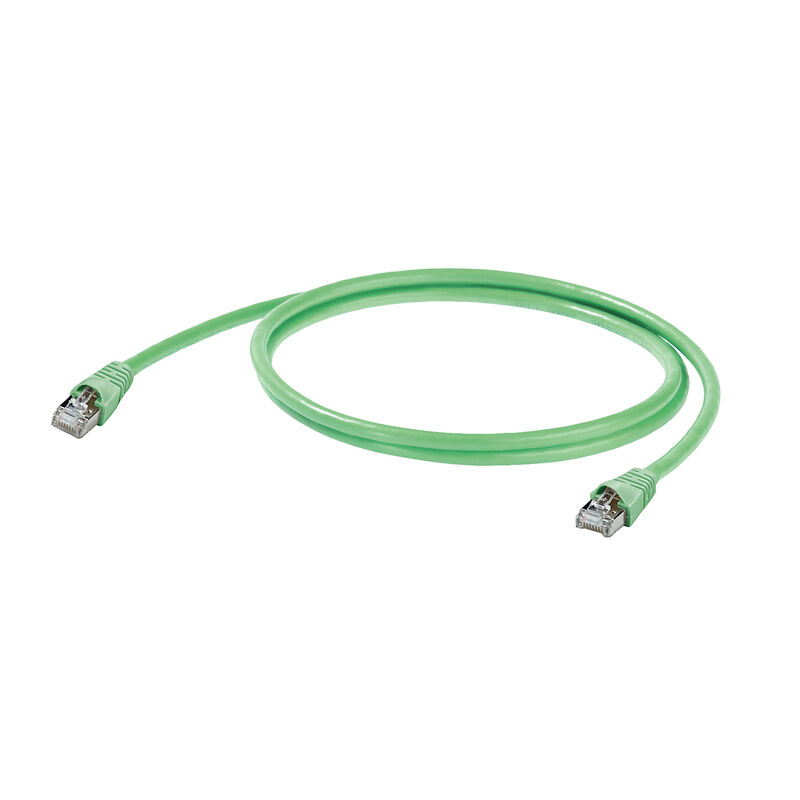

IE-C6FS8UG0100A40A40-G
IE-C6FS8UG0100A40A40-G
결선
IE-C6FS8UG0100A40A40-G
치수 도면

IE-C6FS8UG0100A40A40-G

시스템 케이블, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), PUR, 10 m

항목 번호 8941350100
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 2 관련 제품 24
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 케이블 특정 표준 전기 속성 일반 표준 표준 케이블 구조 케이블의 전기 속성 케이블의 기계적 및 재질 속성 플러그 플러그, 좌 플러그, 우 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E316369

일반 주문 데이터

버전
시스템 케이블, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), PUR, 10 m
주문 번호
8941350100
유형
IE-C6FS8UG0100A40A40-G
GTIN(EAN)
4032248724697
수량
1 items

치수 및 중량

길이
10 m
길이 (인치)
393.701 inch
순중량
408 g

온도

보관 온도
-40 °C...85 °C
작동 온도
-40 °C...85 °C
설치 온도
-10 °C...60 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

케이블 특정 표준

일반 통신 케이블 설비
ISO / IEC 11801:2002
ANSI / TIA / EIA-568-B.2-10
EN 50173-1:2007
증기의 부식성
EN50288-2-2 준수

전기 속성

PoE / PoE+
IEEE 802.3at 준수

일반 표준

인증 번호(cULus)
E316369
커넥터 표준
IEC 60603-7-51

표준

일반 통신 케이블 설비
ISO / IEC 11801:2002
ANSI / TIA / EIA-568-B.2-10
EN 50173-1:2007
증기의 부식성
EN50288-2-2 준수
커넥터 표준
IEC 60603-7-51

케이블 구조

Wire pair shielding
알루미늄 호일
꼬임
7
단면적
4*2*AWG 27/7 - 4*2*0.1 mm²
와이어 개수
8
와이어 재질
주석 도금 구리 연선
와이어 코어의 배치
꼬임 쌍
완전 차폐
구리 배선으로 제조된 차폐 편주
외피 색상
녹색
외피 직경, 최대
6.4 mm
외피 직경, 최소
6 mm
재질 외피
PUR
절연
PE
절연재 단면적
1.02 mm
차폐
S/FTP
차폐 편조물의 겹침
60 %
컬러 시퀀스 또는 와이어 - 와이어 쌍
흰색 - 파란색, 흰색 - 주황색, 흰색 - 녹색, 흰색 - 갈색

케이블의 전기 속성

1 kHz에서 용량
46 nF/km
범주
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
신호 전파 시간
4.27 ns/m
전송 속도
10 Gbit/s
지연 스큐
25 ns/100m
테스트 전압: 와이어-와이어-차폐
750 V DC, 1 min
특성 임피던스
100 ± 15 Ω (1-100 MHz에서)
100 ± 22 Ω (100-250 MHz에서)
100 ± 25 Ω (250–600 MHz에서)

케이블의 기계적 및 재질 속성

UV-차단
예
내마모성
매우 좋음
무실리콘
예
오일 저항
in accordance with IEC 60811-2-1
증기의 부식성
EN50288-2-2 준수
최소 구부림 반경, 반복
10 x 케이블 직경
최소 구부림 반경, 한 번만
5 x 케이블 직경
할로겐
무할로겐, IEC 60754-2 규격
화염 내성
in accordance with IEC 60332-1 / UL 1581 FT2

플러그

플러그 우측
RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐
플러그 좌측
RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐

플러그, 좌

플러그 좌측
RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐

플러그, 우

플러그 우측
RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐

분류

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
