KSPMH M20 BSC
A kép illusztráció

KSPMH M20 BSC

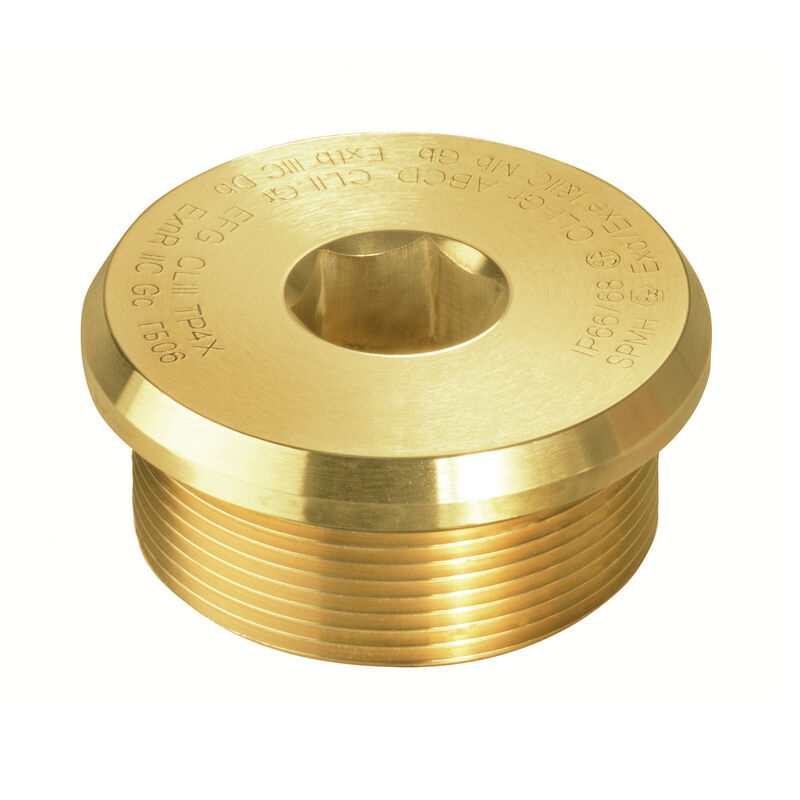

KSPMH (Klippon záródugó, MH típus), Záródugók, egyenes, M 20, 16 mm, Sárgaréz

Cikkszám 1477750000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 1 Kapcsolódó termékek 8
Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Tanúsítványszámok - kábeltömszelence Általános információk Besorolások Tanúsítványok

Általános rendelési adatok

Változat
KSPMH (Klippon záródugó, MH típus), Záródugók, egyenes, M 20, 16 mm, Sárgaréz
Rendelési szám
1477750000
Típus
KSPMH M20 BSC
GTIN (EAN)
4050118285451
Qty.
20  Darab

Méretek és tömegek

Magasság
21,5  mm
Magasság (coll)
0,846  inch
Hossz
21  mm
Hossz, inch
0,827  inch
Átmérő
20  mm
Falvastagság, min.
0,5  mm
Falvastagság, max.
15  mm
Nettó tömeg
57,1  g

Hőmérsékletek

Üzemi hőmérséklet
-60 °C...200 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8dcc5b23-3a47-4c75-bd2c-bcb18becee86

Tanúsítványszámok - kábeltömszelence

Azonosítás
Ex d IIC Gb
Ex e IIC Gb
Ex tb lllC Db
Tanúsítvány száma - kábeltömszelence (ATEX)
SIRA 09ATEX1320X or CML 19ATEX1089X
Tanúsítvány száma - kábeltömszelence (IECEx)
IECEx SIR 09.0131X or IECEx CML 19.0022X
Tanúsító intézet
ATEX
IECEX

Általános információk

Anyag
Sárgaréz
Halogén
halogénmentes
Külső menet
M 20
Külső átmérő
25,5  mm
Meghúzási nyomaték
5  Nm
Megjegyzés: védettségi osztály
• Valamennyi metrikus záródugó 1,5 mm-es menetemelkedésű. • Ex nR alkalmazásoknál a KSPMH-t további tömítéssel kell ellátni. • Az előírt IP-besorolás eléréséhez az átmenő furatnak teljesítenie kell az EN 50262 1. táblázatának követelményeit és a záródugónak megfelelően rögzíthetőnek kell lennie. • A kezelési útmutatót minden záródugóhoz mellékeljük. Beszerelés előtt olvassa el az útmutatót. A záródugókat a kezelési útmutatóban szereplő specifikációk szerint kell beszerelni. • A KSPMH telepítésére vonatkozóan figyelembe kell venni a minimálisan kapcsolódó menetek számát az EN/IEC 60079-1 szabvány 5.3 fejezete szerint. • NEC / CEC alkalmazásoknál gondoskodni kell arról, hogy a csatlakozó készülék azon belső menete, amelybe a záródugó kerül, legalább 8 teljes fordulatnyi menetet biztosít. • Ha a KSPMH záródugókat nemfém Ex e csatlakozókészülékekbe helyezi, össze kell kötnie őket a rendszer földáramkörével.
Menet hossza
16  mm
O-gyűrű
Szilikon
Protection class (UL)
Type 4X
Szabványok
EN 60079-31
EN 60079-0
EN 60079-1
EN 60079-7
Szilikon
Igen
Tömítőgyűrű átmérője
20  mm
Védelmi osztály
IP66
IP68 (100 m / 168 h)
Vízmélység
100 m
Ütésállóság
7 J ATEX verzió
Üzemi hőmérsékleti tartomány, max.
200  °C
Üzemi hőmérsékleti tartomány, min.
-60  °C

Besorolások

ETIM 6.0
EC000451
ETIM 7.0
EC000451
ETIM 8.0
EC000451
ETIM 9.0
EC000451
ETIM 10.0
EC000451
ECLASS 9.0
27-14-44-25
ECLASS 9,1
27-14-44-35
ECLASS 10.0
27-14-44-25
ECLASS 11.0
27-14-44-25
ECLASS 12.0
27-14-08-05
ECLASS 13.0
27-14-08-05
ECLASS 14.0
27-14-08-05
ECLASS 15.0
27-14-08-05

Tanúsítványok

ROHS
Megfelel
