LM 5.08/04/135 3.5SN OR BX

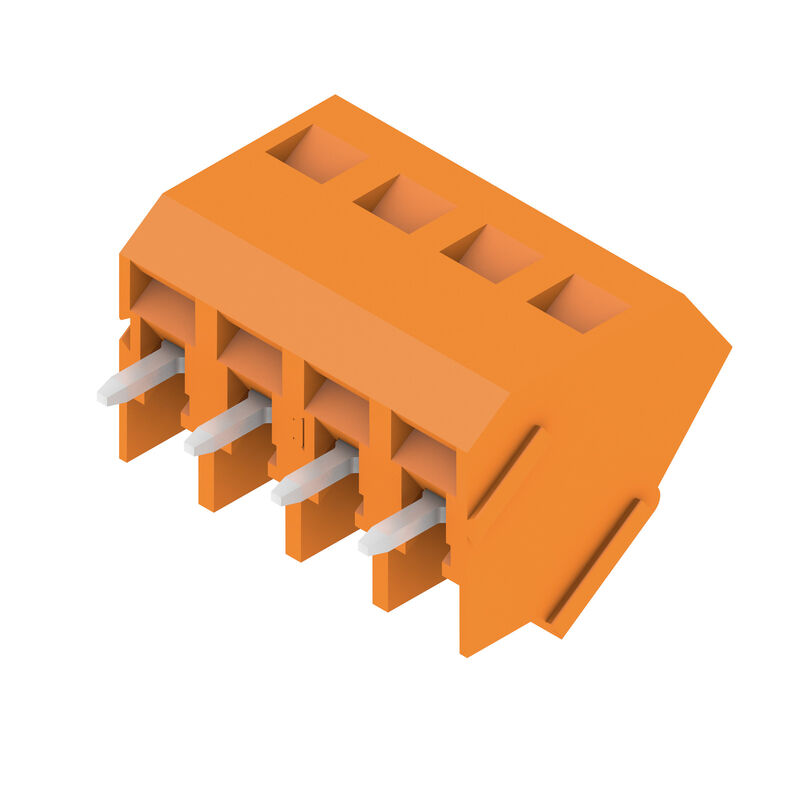

Produktillustration
LM 5.08/04/135 3.5SN OR BX

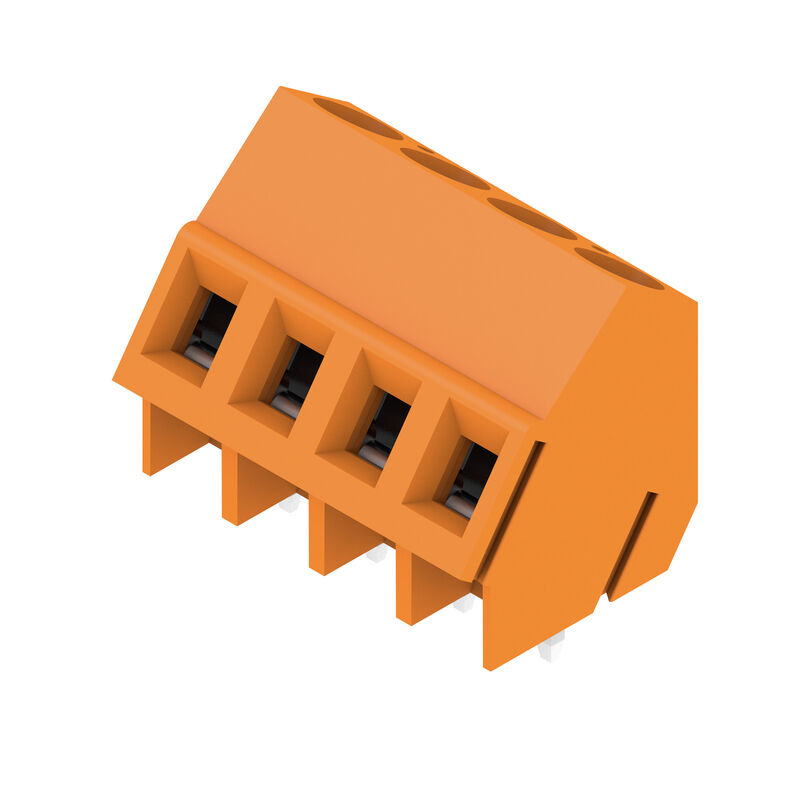

Produktillustration
LM 5.08/04/135 3.5SN OR BX
Dimensional drawing
LM 5.08/04/135 3.5SN OR BX
Graph
Derating curve valid for 5.00 & 5.08 pitch

LM 5.08/04/135 3.5SN OR BX

Kretskortsplint, 5.08 mm, Antal poler: 4, 135°, Lödstiftlängd (l): 3.5 mm, förtennad, orange, Klämbygelanslutning, Anslutningsområde, max. : 2.5 mm², Box

Produkt-ID 9994550000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 3 Använda produkter 19
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Системные параметры Materialdata Anslutningsbara ledare Dane znamionowe wg IEC Märkdata enligt CSA Märkdata enligt UL 1059 Упаковка Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Allmänna beställningsdata

Változat
Kretskortsplint, 5.08 mm, Antal poler: 4, 135°, Lödstiftlängd (l): 3.5 mm, förtennad, orange, Klämbygelanslutning, Anslutningsområde, max. : 2.5 mm², Box
Rendelési szám
9994550000
Típus
LM 5.08/04/135 3.5SN OR BX
GTIN (EAN)
4032248362240
CPZ
50 items
Produktparametrar
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Förpackning
Box

Mått och vikter

Mélység
13,9 mm
Profondità (pollici)
0,547 inch
Magasság
19 mm
Bygghöjd (tum)
0,748 inch
Höjd lägstbyggande
15,5 mm
Szélesség
20,87 mm
Byggbredd (tum)
0,822 inch
Peso netto
5,56 g

Miljööverenstämmelse för produkt

RoHS megfelelőségi állapot
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Системные параметры

Famille de produits
OMNIMATE Signal - series LM
Technique de raccordement de conducteurs
Klämbygelanslutning
Montage sur le circuit imprimé
THT lödanslutning
Vezeték kimeneti irány
135°
Raszter mm-ben (P)
5,08 mm
Pas en pouces (P)
0,2 "
Nombre de pôles
4
Numero di serie di poli
1
Juxtaposables côté client
Ja
Antal rader
1
nombre maximal de pôles juxtaposables par rangée
24
Longueur du picot à souder (l)
3,5 mm
Forrasztótüske méretei
0,95 x 0,8 mm
Diamètre du trou d'implantation (D)
1,3 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
Numero di codoli a saldare per polo
1
Lama cacciavite
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Åtdragningsmoment, min.
0,4 Nm
Åtdragningsmoment, max.
0,5 Nm
Klämskruv
M 2,5
Avisoleringslängd
6 mm
L1 i mm
15,24 mm
L1 i tum
0,6 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20
Genomgångsmotstånd (6)
1,20 mΩ

Materialdata

Szigetelőanyag
Wemid (PA)
Szín
orange
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
I
Comparative Tracking Index (CTI)
≥ 600
Classe d'infiammabilità UL 94
V-0
Érintkező anyaga
Cu-legering
Superficie dei contatti
förtennad
Rivestimento
1-3 μm Ni
4-6 μm SN
Tipo di stagnatura
matt
Struttura a strati del collegamento a saldare
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Anslutningsbara ledare

Rögzítési tartomány, névleges csatlakozás, min.
0,2 mm²
Rögzítési tartomány, névleges csatlakozás, max.
2,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 24
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
rigido, min. H05(07) V-U
0,2 mm²
rigido, max. H05(07) V-U
2,5 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
2,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,25 mm²
con terminale AEH con collare DIN 46 228/4, max.
1,5 mm²
con terminale, DIN 46228 pt 1, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5 mm²
Calibro a tampone secondo EN 60999 a x b; ø
2,4 mm x 1,5 mm; 1,9mm
Conduttore innestabile
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409500000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409600000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409700000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025740000
    • Avisoleringslängd:
      • nominell:
        5 mm
    • Rekommenderad ändhylsa:
      9018910000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025750000
Testo di riferimento
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
16 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
14,2 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
630 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Portata transitoria
3 x 1s mit 120 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1815154
Tension nominale (groupe d'utilisation B / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
18 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
15 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Упаковка

Emballage
Ящик
Longueur VPE
145 mm
VPE szélesség
127 mm
VPE magasság
44 mm

Typprovningar

Teszt: Jelölések tartóssága
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    ursprungsmärkning, typmärkning, raster, typ av material, godkännande märkning UL, godkännande märkning CSA, hållbarhet
  • Utvärdering:
    tillgänglig
Teszt: Rögzíthető keresztmetszet
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,7 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Kihúzási vizsgálat
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥40 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-K1.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥50 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U2.5
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC megfelelőség
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Megjegyzések

• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
