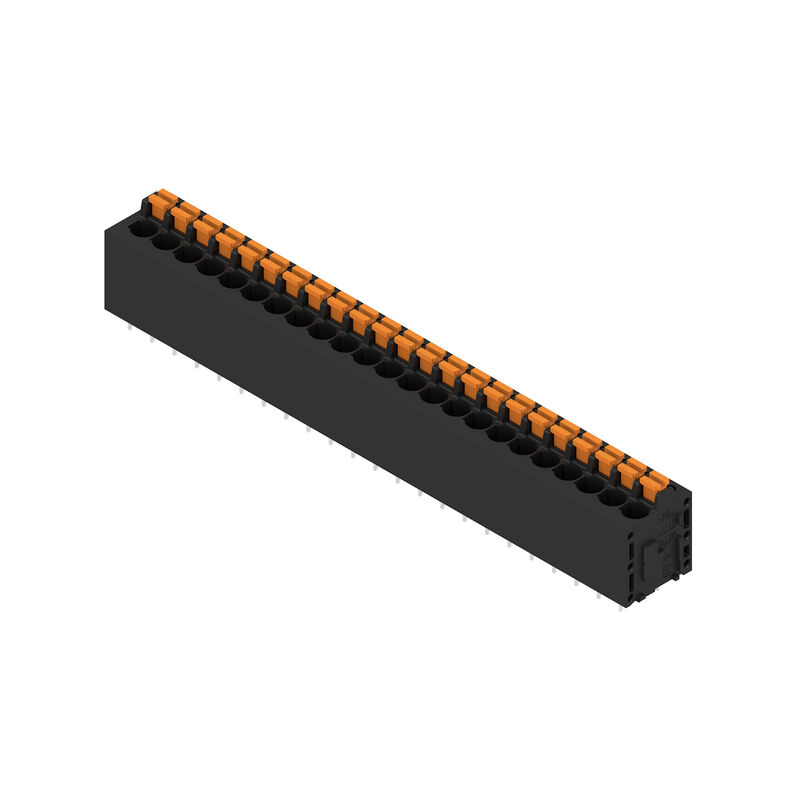

LMF 5.00/23/180 3.5SN BK BX
Illustration du produit
LMF 5.00/23/180 3.5SN BK BX
Illustration du produit
LMF 5.00/23/180 3.5SN BK BX
Dimensional drawing
LMF 5.00/23/180 3.5SN BK BX
Graph
LMF 5.00/23/180 3.5SN BK BX
Graph
LMF 5.00/23/180 3.5SN BK BX
Avantages produit
Optional conductor outlet direction
Stable mechanical design
LMF 5.00/23/180 3.5SN BK BX
Avantages produit
High reliability of the current capacity
LMF 5.00/23/180 3.5SN BK BX
Avantages produit
Direct conductor entry
Cross section up to 2.5 mm²
LMF 5.00/23/180 3.5SN BK BX
Avantages produit
Maintenance through test point

LMF 5.00/23/180 3.5SN BK BX

Ce produit ne sera bientôt plus disponible.

Dernière date de commande: /Date(1793401200000)/

Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 23, 180°, Forrasztótüske hossza (l): 3.5 mm, ónozott, fekete, PUSH IN, működtető gombbal, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz

Référence produit 1425260000
Fiche technique Soutien à l'ingénierie
Accessoires 1 Autres produits de la même gamme 23
Agréments Általános rendelési adatok Dimensiones y pesos Environmental Product Compliance Parámetros del sistema Datos del material Conductors suitable for connection Rated data acc. to IEC Données nominales selon CSA Données nominales selon UL 1059 Packing Testy typu 중요 참고 사항 Классификации

Agréments

ROHS
Conforme

Általános rendelési adatok

Verze
Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 23, 180°, Forrasztótüske hossza (l): 3.5 mm, ónozott, fekete, PUSH IN, működtető gombbal, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz
Číslo objednávky
1425260000
Typ
LMF 5.00/23/180 3.5SN BK BX
GTIN (EAN)
4050118229325
Množství
10 Pièce
Indices de produit
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Emballage
Boîte

Dimensiones y pesos

Hloubka
14,8 mm
Hloubka (v palcích)
0,583 inch
Výška
22,7 mm
Wysokość (cale)
0,894 inch
Высота, мин.
19,2 mm
Šířka
117,7 mm
Largeur (pouces)
4,634 inch
Čistá hmotnost
32,93 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Parámetros del sistema

Famille de produits
OMNIMATE Signal - Serie LMF
Technique de raccordement de conducteurs
PUSH IN with push button
Montage sur le circuit imprimé
THT solder connection
Směr výstupu vodiče
180°
Pas en mm (P)
5 mm
Pas en pouces (P)
0,197 "
Nombre de pôles
23
Pin series quantity
2
Juxtaposables côté client
Non
Nombre de séries
1
nombre maximal de pôles juxtaposables par rangée
24
Longueur du picot à souder (l)
3,5 mm
Rozměry pájecích pinů
d = 0,8 mm
Diamètre du trou d'implantation (D)
1,1 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
2
Screwdriver blade
0,6 x 3,5
Norme lame de tournevis
DIN 5264
Longueur de dénudage
10 mm
L1 en mm
110 mm
L1 en pouce
4,331 "
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
protection doigt
Degré de protection
IP20

Datos del material

Izolační materiál
Wemid (PA)
Barevný
nero
Barva provozních prvků
оранжевый
Barevný graf (podobné)
RAL 9011
Komparativní index sledování (CTI)
≥ 600
UL 94 flammability rating
V-0
Materiál kontaktu
Alliage de cuivre
Povrch kontaktu
étamé
Coating
SN 4-6 μm
Typ cínování
mat
Struktura vrstev pájeného připojení
4...6 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Conductors suitable for connection

Upínací rozsah, min.
0,12 mm²
Upínací rozsah, max.
2,5 mm²
Průřez propojení AWG, min.
AWG 24
Průřez propojení AWG, max.
AWG 12
Pevné, min. H05(07) V-U
0,5 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Pružné, min. H05(07) V-K
0,25 mm²
Pružné, max. H05(07) V-K
2,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
2,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,4 mm x 1,5 mm
Upínatelný vodič
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9025870000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9004050000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9025860000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0542500000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9019100000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0282800000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0186500000
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0635100000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      2,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9004080000
Reference text
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
IEC 60947-7-4
Jmenovitý proud, min. počet pólů (Tu=20 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
24 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
24 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 120 A

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
20 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 12

Données nominales selon UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 12

Packing

Balení
Box
Délka VPE
338 mm
Šířka VPE
130 mm
Výška VPE
27 mm

Testy typu

Test: Trvanlivost značení
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    znacznik początku, identyfikacja typu, raster, znacznik zatwierdzenia UL, wytrzymałość
  • Ocena:
    dostępny
Test: průřez připojitelný svorkami
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test poškození a náhodného uvolnění vodičů
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test vytažení
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

중요 참고 사항

IPC shoda
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Poznámky

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• La prise de test ne peut être utilisée que comme point de récupération du potentiel.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Классификации

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
