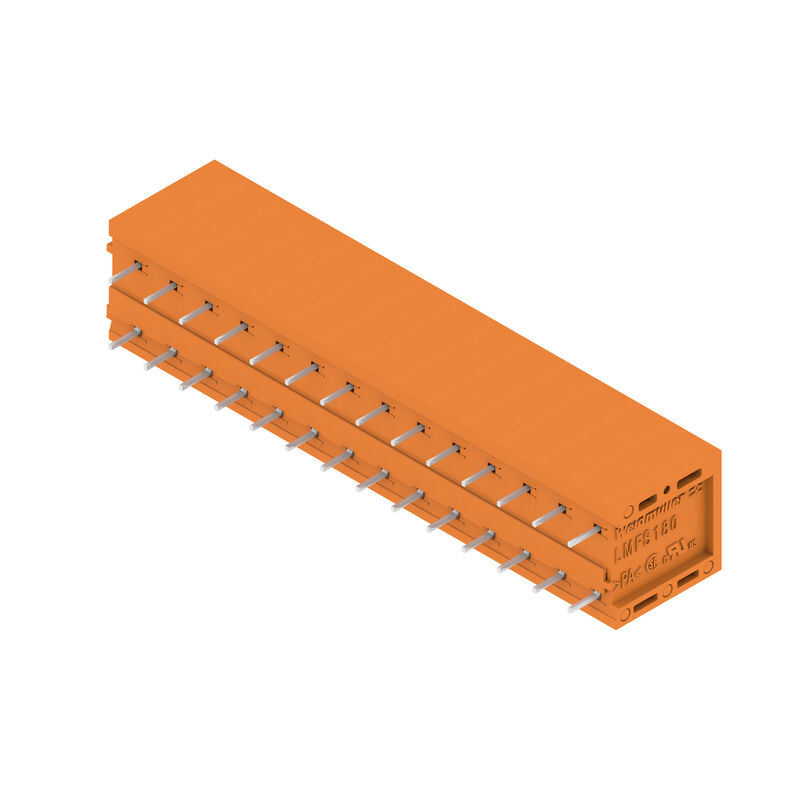

LMFS 5.08/14/180 3.5SN OR BX
Zdjęcie produktu
LMFS 5.08/14/180 3.5SN OR BX
Zdjęcie produktu
LMFS 5.08/14/180 3.5SN OR BX
Rysunek wymiarowany
LMFS 5.08/14/180 3.5SN OR BX
Wykres
LMFS 5.08/14/180 3.5SN OR BX
Wykres
LMFS 5.08/14/180 3.5SN OR BX
Zaleta produktu
Optional conductor outlet direction
Stable mechanical design
LMFS 5.08/14/180 3.5SN OR BX
Zaleta produktu
High reliability of the current capacity
LMFS 5.08/14/180 3.5SN OR BX
Zaleta produktu
Direct conductor entry
Cross section up to 2.5 mm²
LMFS 5.08/14/180 3.5SN OR BX
Zaleta produktu
Maintenance through test point

LMFS 5.08/14/180 3.5SN OR BX

Ten produkt będzie wkrótce niedostępny.

Ostatnia data zamówienia: /Date(1793401200000)/

Printed circuit board terminals, 5.08 mm, Number of poles: 14, 180°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN, Clamping range, max. : 2.5 mm², Box

Nr. produktu 1331570000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Produkty pokrewne 12
Zulassungen General ordering data Abmessungen und Gewichte Environmental Product Compliance System parameters Material data Anschließbare Leiter Bemessungsdaten nach IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Pruebas tipo Important note Clasificaciones

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

Version
Printed circuit board terminals, 5.08 mm, Number of poles: 14, 180°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN, Clamping range, max. : 2.5 mm², Box
Order No.
1331570000
Type
LMFS 5.08/14/180 3.5SN OR BX
GTIN (EAN)
4050118135381
Qty.
20 items
Product data
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Packaging
Box

Abmessungen und Gewichte

Depth
14,8 mm
Tiefe (inch)
0,583 inch
Height
18,7 mm
Altura (pulgadas)
0,736 inch
Altura construcción baja
15,2 mm
Width
73,74 mm
Largeur (pouces)
2,903 inch
Net weight
20,15 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System parameters

Rodzina produktów
OMNIMATE Signal - series LMF
Metoda wykonywania złącz
PUSH IN
montaż na płytce drukowanej
THT solder connection
Conductor outlet direction
180°
Raster w mm (P)
5,08 mm
Raster w calach (P)
0,2 "
Liczba biegunów
14
Polreihenzahl
1
z możliwością połączenia szeregowego przez klienta
Nie
Liczba rzędów
1
Max. adjacent poles per row
24
Solder pin length (l)
3,5 mm
Solder pin dimensions
d = 0,8 mm
0,6 x 0,8 mm
Solder eyelet hole diameter (D)
1,1 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
2
Schraubendreherklinge
0,6 x 3,5
końcówka wkrętaka norma
DIN 5264
Długość odizolowania
10 mm
L1 in mm
66,04 mm
L1 w calach
2,6 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Stopień ochrony
IP20

Material data

Insulating material
Wemid (PA)
Colour
orange
Colour chart (similar)
RAL 2000
Comparative Tracking Index (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Contact material
Stop Cu
Contact surface
cynowana
Beschichtung
4-6 μm SN
Verzinnungsart
matowe
Layer structure of solder connection
4...8 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Anschließbare Leiter

Clamping range, min.
0,12 mm²
Clamping range, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 12
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
2,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 mm x 1,5 mm
Clampable conductor
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9025870000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9004050000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9025860000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0542500000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9019100000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0282800000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0186500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0635100000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9004080000
Hinweistext
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 60947-7-4
Rated current, min. number of poles (Tu=20°C)
24 A
Rated current, max. number of poles (Tu=20°C)
24 A
Rated current, min. number of poles (Tu=40°C)
24 A
Rated current, max. number of poles (Tu=40°C)
24 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s z 120 A

Rated data acc. to CSA

Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 12

Rated data acc. to UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 12
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Packing

Packaging
Box
VPE length
338 mm
VPE width
130 mm
VPE height
27 mm

Pruebas tipo

Test: Durability of markings
  • Estándar:
    IEC 61984, secciones 6.2 y 7.3.2 / 10.11
  • Prueba:
    marca de origen, identificación de tipo, tipo de material, marcaje de homologación UL, marcaje de homologación CSA, durabilidad, paso, reloj con fecha
  • Evaluación:
    disponible
Test: Clampable cross section
  • Standard:
    IEC 60999-1 szabvány, 7 és 9.1 / 11.99 szakasz, IEC 60947-1 szabvány, 8.2.4.5.1 / 03.11 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,14 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,14 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 2,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG26/19
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 12/19
  • Kiértékelés:
    átadva
Test for damage to and accidental loosening of conductors
  • 표준:
    IEC 60999-1 섹션 9.4 / 11.99
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    0.7 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K2.5
  • 평가:
    통과
Pull-out test
  • 표준:
    IEC 60999-1 섹션 9.5 / 11.99
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    ≥50 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K2.5
  • 평가:
    통과

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • The test point can only be used as potential-pickup point.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Clasificaciones

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
