LMZFL 5/24/135 3.5SW

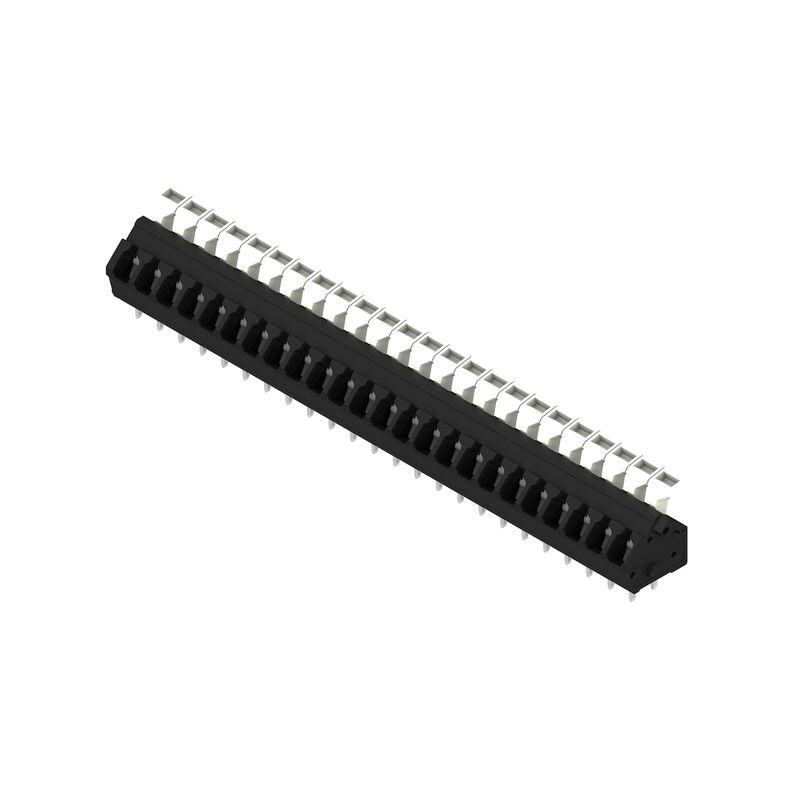

Product image
LMZFL 5/24/135 3.5SW
Product image
LMZFL 5/24/135 3.5SW
Dimensional drawing
LMZFL 5/24/135 3.5SW
Graph
LMZFL 5/24/135 3.5SW
Graph

LMZFL 5/24/135 3.5SW

This product will soon be unavailable.

Last order date: /Date(1793401200000)/

Printed circuit board terminals, 5.00 mm, Number of poles: 24, 135°, Solder pin length (l): 3.5 mm, tinned, black, Tension clamp connection with actuator, Clamping range, max. : 2.5 mm², Box

Item No. 1957890000
Download data sheet Engineering Support Product Downloads
Related products 14
Tanúsítványok General ordering data Méretek és tömegek Termékek környezetvédelmi megfelelősége System parameters Material data Conductors suitable for connection Datos nominales conformes a IEC Rated data acc. to CSA Rated data acc. to UL 1059 Csomagolás Nota importante Classifications

Tanúsítványok

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

General ordering data

Ausfuehrung
Printed circuit board terminals, 5.00 mm, Number of poles: 24, 135°, Solder pin length (l): 3.5 mm, tinned, black, Tension clamp connection with actuator, Clamping range, max. : 2.5 mm², Box
Best.-Nr.
1957890000
Art
LMZFL 5/24/135 3.5SW
GTIN (EAN)
4032248651214
VPE
50 items
Product data
IEC: 630 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Packaging
Box

Méretek és tömegek

Tiefe
14,5 mm
Profundidad (pulgadas)
0,571 inch
Höhe
20,24 mm
Height (inches)
0,797 inch
Height of lowest version
16,74 mm
Breite
122,98 mm
Byggbredd (tum)
4,842 inch
Nettogewicht
33,34 g

Termékek környezetvédelmi megfelelősége

RoHS-Konformitätsstatus
Megfelel, kivétel nélkül
REACH SVHC
Nej mSvHC över 0,1 viktprocent

System parameters

Produktfamilie
OMNIMATE Signal - sorozat LMZF
Leiteranschlusstechnik
Tension clamp connection with actuator
Montage auf der Leiterplatte
THT lödanslutning
Leiterabgangsrichtung
135°
Raster in mm (P)
5 mm
Raster in Zoll (P)
0,197 "
Polzahl
24
Número de filas de polos
1
Kundenseitig anreihbar
No
Number of rows
1
maximal anreihbare Pole je Reihe
48
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
0.8 x 0.8 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
2
Punta de destornillador
0.4 x 2.5
Screwdriver blade standard
DIN 5264-A
Stripping length
6 mm
L1 in mm
115 mm
L1 in inches
4,528 "
Touch-safe protection acc. to DIN VDE 0470
IP 20
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
Protection degree
IP20

Material data

Isolierstoff
Wemid (PA)
Farbe
nero
Color componentes de accionamiento
white
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
Kontaktmaterial
Copper alloy
Superficie de contacto
tinned
Revestimiento
4-10 μm SN
Tipo de estañado
matt
Schichtaufbau - Lötanschluss
4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Conductors suitable for connection

Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,13 mm²
eindrähtig, max. H05(07) V-U
2,5 mm²
feindrähtig, min. H05(07) V-K
0,13 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.
1,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5 mm²
Klemmbare Leiter
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409500000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409600000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409700000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025740000
    • Stripping length:
      • nominal:
        5 mm
    • Recommended wire-end ferrule:
      9018910000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025750000
Texto de referencia
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
24 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
630 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1815154
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
15 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Specifications are maximum values, details - see approval certificate.

Csomagolás

Verpackung
Doboz
VPE Länge
110 mm
VPE Breite
155 mm
VPE Höhe
280 mm

Nota importante

IPC-Konformität
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Hinweise
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Classifications

    ETIM 8.0
    EC002643
    ETIM 9.0
    EC002643
    ETIM 10.0
    EC002643
    ECLASS 14.0
    27-46-01-01
    ECLASS 15.0
    27-46-01-01
