LSF-DK 3.50/02/180 SN BK BX
LSF-DK 3.50/02/180 SN BK BX
Dimensional drawing

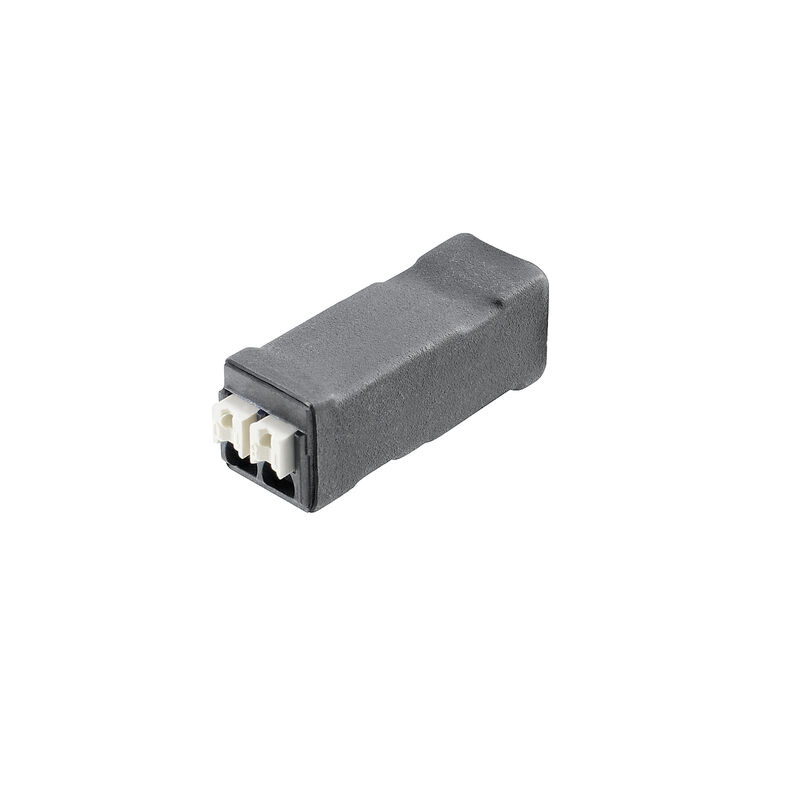

Similar to illustration
LSF-DK 3.50/02/180 SN BK BX

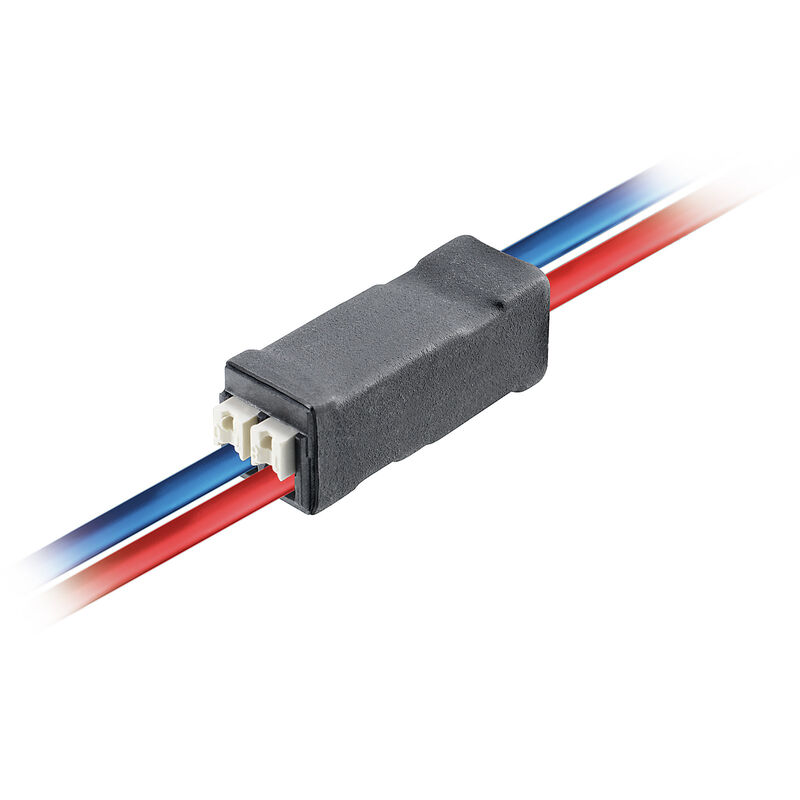

Example of use

LSF-DK 3.50/02/180 SN BK BX

Bornes para circuito impreso, 3.50 mm, Número de polos: 2, 180°, estañado, negro, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Caja

Item No. 1934660000
Download data sheet Engineering Support Product Downloads
Approvals Datos generales para pedido Dimensions and weights Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Packing Important note Classificazioni

Approvals

ROHS
Conform

Datos generales para pedido

Ausfuehrung
Bornes para circuito impreso, 3.50 mm, Número de polos: 2, 180°, estañado, negro, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Caja
Best.-Nr.
1934660000
Art
LSF-DK 3.50/02/180 SN BK BX
GTIN (EAN)
4032248591848
VPE
100 items
Product data
IEC: 250 V / 17.5 A / 0.2 - 1.5 mm²
UL:
Packaging
Box

Dimensions and weights

Tiefe
9,65 mm
Tiefe (inch)
0,38 inch
Höhe
28,6 mm
Altezza (pollici)
1,126 inch
Altezza minima
28,6 mm
Breite
8,1 mm
Width (inches)
0,319 inch
Nettogewicht
2,74 g

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme sin exención
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

Parámetros del sistema

Produktfamilie
OMNIMATE Signal - Serie LSF
Leiteranschlusstechnik
PUSH IN with actuator
Leiterabgangsrichtung
180°
Raster in mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
Polzahl
2
Polreihenzahl
1
Fitted by customer
No
Number of rows
1
Lötstift-Abmessungen
0.75 x 0.9 mm
Number of solder pins per pole
2
Stripping length
8 mm
L1 in mm
3,5 mm
L1 in inches
0,138 "
Touch-safe protection acc. to DIN VDE 0470
IP 20
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
Protection degree
IP20
Volume resistance
1.60 mΩ

Datos del material

Isolierstoff
LCP GF
Farbe
black
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 175
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-alloy
Kontaktoberfläche
tinned
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Conductores aptos para conexión

Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
1,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 16
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
1,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.
0,75 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5 mm²
Reference text
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Datos nominales conformes a IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
17,5 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
250 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s with 77 A

Packing

Verpackung
Box
VPE Länge
117 mm
VPE Breite
105 mm
VPE Höhe
66 mm

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise

• A richiesta altri colori dei pulsanti
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali senza collare isolante secondo DIN 46228/1
• P su disegno = passo
• Forza operativa del cursore max. 40 N
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Per la pinza crimpatrice PZ 6/5 è consigliata una forma di crimpatura "A" per i terminali.
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
