LSF-SMT 3.81/19/135 3.5SN BK TU

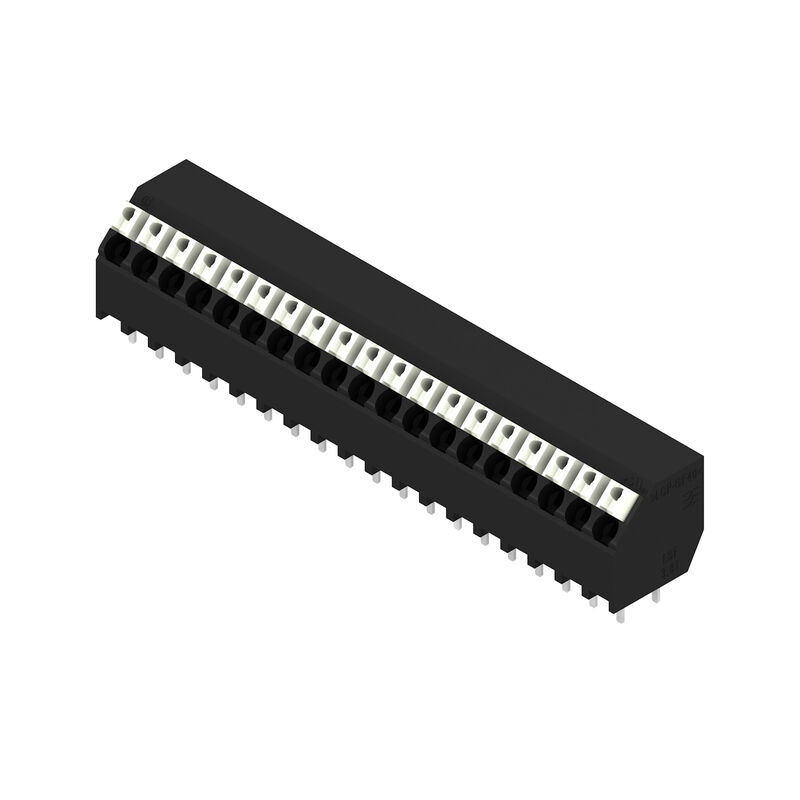

Illustration du produit
LSF-SMT 3.81/19/135 3.5SN BK TU
Illustration du produit
LSF-SMT 3.81/19/135 3.5SN BK TU
Dimensional drawing
LSF-SMT 3.81/19/135 3.5SN BK TU
Graph
LSF-SMT 3.81/19/135 3.5SN BK TU
Graph
LSF-SMT 3.81/19/135 3.5SN BK TU
Graph
LSF-SMT 3.81/19/135 3.5SN BK TU
Graph

LSF-SMT 3.81/19/135 3.5SN BK TU

Bloc de jonction pour circuit imprimé, 3.81 mm, Nombre de pôles: 19, 135°, Longueur du picot à souder (l): 3.5 mm, noir, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Tube

Référence produit 1886050000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 77
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Paramètres du système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Bloc de jonction pour circuit imprimé, 3.81 mm, Nombre de pôles: 19, 135°, Longueur du picot à souder (l): 3.5 mm, noir, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Tube
Référence
1886050000
Type
LSF-SMT 3.81/19/135 3.5SN BK TU
GTIN (EAN)
4032248490967
Qté.
7  Pièce
Indices de produit
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Emballage
Tube

Dimensions et poids

Profondeur
12,7  mm
Profondeur (pouces)
0,5  inch
Hauteur
16,4  mm
Hauteur (pouces)
0,646  inch
Hauteur version la plus basse
12,9  mm
Largeur
72,78  mm
Largeur (pouces)
2,865  inch
Poids net
18,286  g

Températures

Température d'utilisation permanente, max.
120  °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Paramètres du système

Famille de produits
OMNIMATE Signal - série LSF
Technique de raccordement de conducteurs
PUSH IN avec actionneur
Montage sur le circuit imprimé
Raccordement soudé THT/THR
Orientation de la sortie du conducteur
135°
Pas en mm (P)
3,81  mm
Pas en pouces (P)
0,15  "
Nombre de pôles
19
Nombre de pôles
1
Juxtaposables côté client
Non
Nombre de séries
1
Longueur du picot à souder (l)
3,5  mm
Tolérance sur la longueur du picot à souder
+0,1 / -0,3 mm
Dimensions du picot à souder
0,35 x 0,8 mm
Dimension du picot à souder = tolérance d
0 / -0,1 mm
Diamètre du trou d'implantation (D)
1,1  mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Nombre de picots par pôle
2
Longueur de dénudage
8  mm
L1 en mm
68,58  mm
L1 en pouce
2,7  "
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
protection doigt
Degré de protection
IP20
Résistance de passage
1,60 mΩ

Données des matériaux

Matériau isolant
LCP GF
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Structure en couches du raccordement soudé
4...6 µm Sn mat
Température de stockage, min.
-40  °C
Température de stockage, max.
70  °C
Température de fonctionnement , min.
-50  °C
Température de fonctionnement , max.
120  °C
Plage de température montage, min.
-30  °C
Plage de température montage, max.
120  °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0,13  mm²
Plage de serrage, max.
1,5  mm²
Section de raccordement du conducteur, AWG, min.
AWG 28
Section de raccordement du conducteur, AWG, max.
AWG 14
Rigide, min. H05(07) V-U
0,2  mm²
Rigide, max. H05(07) V-U
1,5  mm²
souple, min. H05(07) V-K
0,2  mm²
souple, max. H05(07) V-K
1,5  mm²
avec embout isolé DIN 46 228/4, min.
0,25  mm²
avec embout isolé DIN 46 228/4, max.
0,75  mm²
avec embout, DIN 46228 pt 1, min.
0,25  mm²
avec embout selon DIN 46 228/1, max.
1,5  mm²
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025760000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025770000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0690700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9021040000
Texte de réference
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17,5  A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
16  A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17,5  A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
14  A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320  V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160  V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160  V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5  kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5  kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5  kV
Tenue aux courants de faible durée
3 x 1s mit 80 A

Données nominales selon CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1664286
Tension nominale (groupe d'utilisation B / CSA)
300  V
Tension nominale (groupe d'utilisation D / CSA)
300  V
Courant nominal (groupe d'utilisation B / CSA)
10  A
Courant nominal (groupe d'utilisation D / CSA)
10  A
Section de raccordement de câble AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300  V
Tension nominale (groupe d'utilisation D / UL 1059)
300  V
Courant nominal (groupe d'utilisation B / UL 1059)
12  A
Courant nominal (groupe d'utilisation D / UL 1059)
10  A
Section de raccordement de câble AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage
Tube
Longueur VPE
555  mm
Largeur VPE
20  mm
Hauteur VPE
15  mm
Résistance de la surface
Rs = 109 - 1012 Ω

Contrôles de type

Test : durabilité des marquages
  • Norme:
    DIN EN 60512-1-1 / 01.03
  • Test:
    marque d'origine, identification du type, pas, longévité
  • Évaluation:
    disponible
  • Test:
    marque d'agrément UL
  • Évaluation:
    sur l'étiquette de l'emballage
Test : section à fixer
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test de décrochage
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      H05V-U0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Autres couleurs de touches d'actionnement sur demande
• Force d'actionnement max. du pont 40 N
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts isolés selon DIN 46228/4
• Embouts nus selon DIN 46228/1
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Forme de sertissage « A » pour embouts avec pince à sertir PZ 6/5 recommandée.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 6.0
EC002643
ETIM 7.0
EC002643
ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 9.0
27-44-04-01
ECLASS 9.1
27-44-04-01
ECLASS 10.0
27-44-04-01
ECLASS 11.0
27-46-01-01
ECLASS 12.0
27-46-01-01
ECLASS 13.0
27-46-01-01
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
