MAZ DC/DC SELECT
MAZ DC/DC SELECT

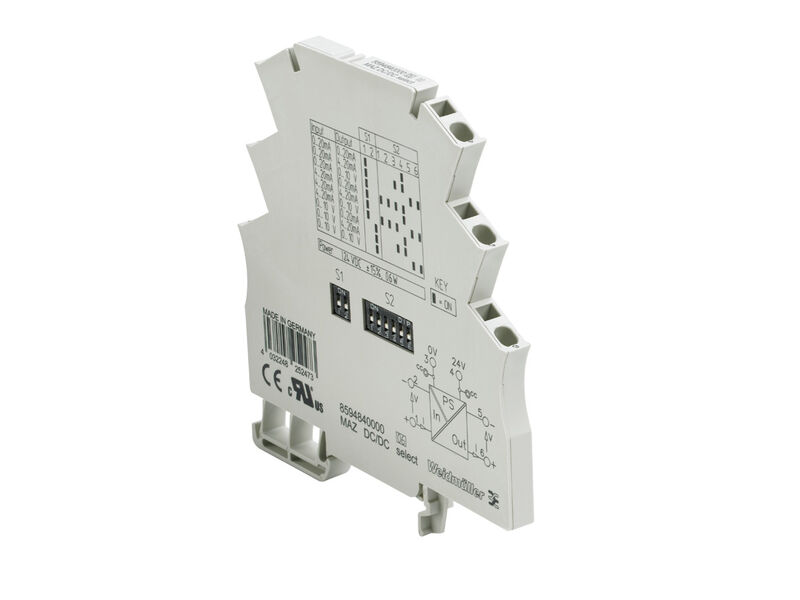

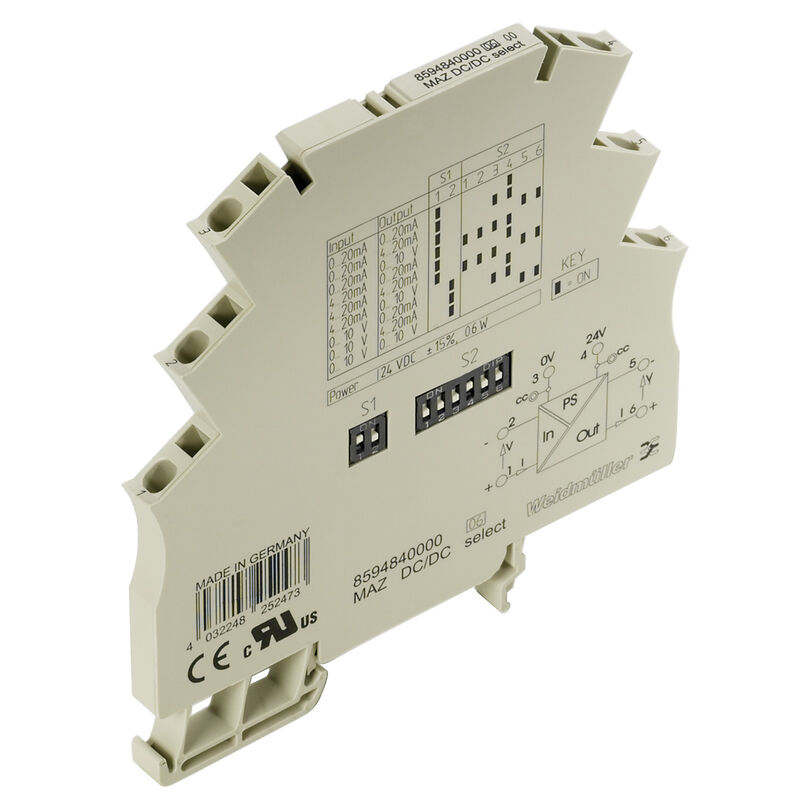

Zdjęcie produktu
MAZ DC/DC SELECT
Symbol łączenia

MAZ DC/DC SELECT

MICROSERIES, Przetwornik sygnału/separator

Nr. produktu 8594840000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Prawdopodobieństwo usterki Zgodność produktu z wymogami środowiska naturalnego Informacje ogólne Koordynacja izolacji Dane przyłączeniowe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_322323/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319225/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E175400
Nr certyfikatu (cULus)
E345958
Nr certyfikatu (cULusEX)
E346097

Ogólne dane zamówieniowe

Wersja
MICROSERIES, Przetwornik sygnału/separator
Nr zam.
8594840000
Typ
MAZ DC/DC SELECT
GTIN (EAN)
4032248252473
Ilość
1 szt.

Wymiary i masa

Głębokość
97,8 mm
Głębokość (cale)
3,85 inch
Szerokość
6,1 mm
Szerokość (cale)
0,24 inch
Długość
92 mm
Długość (cale)
3,622 inch
Masa netto
43 g

Temperatury

Temperatura magazynowania
-20 °C...85 °C
Temperatura eksploatacyjna
0 °C...55 °C
Wilgotność przy temperaturze pracy
0...95 % (bez obroszenia)

Prawdopodobieństwo usterki

SIL zgodnie z normą IEC 61508
Brak
MTTF
440 a

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
4c08c934-ef45-4df2-8269-ccadfff1d702

Informacje ogólne

dokładność
<0,5% wartości zakresowej
Napięcie zasilania
24 V DC ± 15 %
pobór mocy
ok. 0,6 W
Stopień ochrony
IP20
Szyna montażowa
TS 35
Współczynnik temperaturowy
≤ 150 ppm/K wartości końcowej
Znamionowy pobór mocy
1,5 VA

Koordynacja izolacji

Kategoria przepięciowa
II
Napięcie izolacji
500 Veff / 1 s
napięcie izolacji wejście albo wyjście/TS
500 Veff / 1 s
napięcie izolacji wejście albo wyjście/zasilanie
500 Veff / 1 s
napięcie nominalne
50 V
Normy EMV
DIN EN 61326
Separacja galwaniczna
Separator 3-drożny
Stopień zanieczyszczenia
2

Dane przyłączeniowe

Rodzaj przyłącza
złącze sprężynowe
Zakres zacisków przyłącza pomiarowego
1,5 mm²
Zakres zaciskania, min.
0,5 mm²
2,5 mm²

Klasyfikacje

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20
