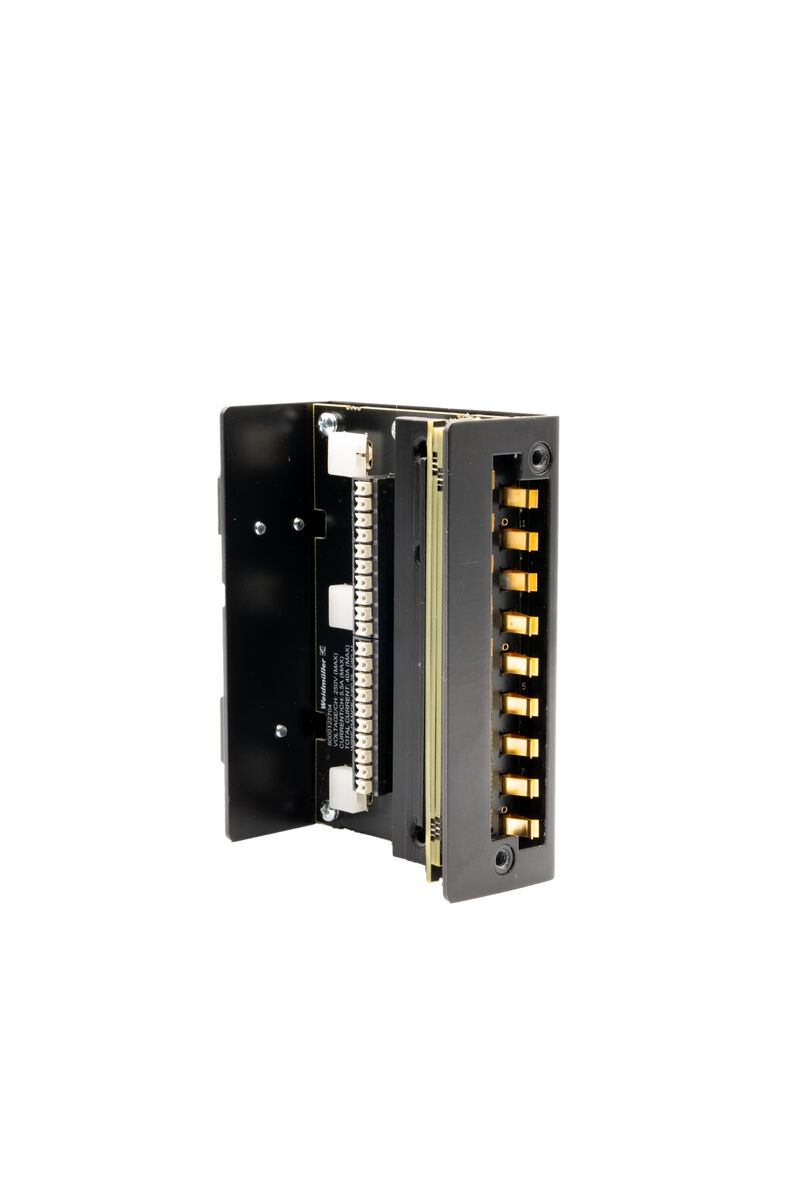

MBGE ADPT SLC-500 RT25
MBGE ADPT SLC-500 RT25

MBGE ADPT SLC-500 RT25

항목 번호 8000122704
데이터 시트 다운로드
관련 제품 5
승인 일반 주문 데이터 치수 및 중량 온도 정격 데이터 UL 정격 데이터 UL 결선 데이터 결선 데이터 정격 데이터 절연 조정(EN50178) 절연 조정(EN 60664-1) 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E353068

일반 주문 데이터

주문 번호
8000122704
유형
MBGE ADPT SLC-500 RT25
GTIN(EAN)
4099986847187
수량
1 items

치수 및 중량

깊이
83.2 mm
깊이 (인치)
3.276 inch
높이
101.6 mm
높이 (인치)
4 inch
너비
34.3 mm
폭 (인치)
1.35 inch
순중량
140 g

온도

보관 온도
-20...70 °C
작동 온도
-20...50 °C

정격 데이터 UL

인증 번호(cURus)
E353068

정격 데이터 UL

동작 온도 (UL), 최대
50 °C
동작 온도 (UL), 최소
-20 °C
보관 온도 UL, 최대
70 °C
보관 온도 UL, 최소
-20 °C
정격 전류
40 A
정격 전압 UN
250 V

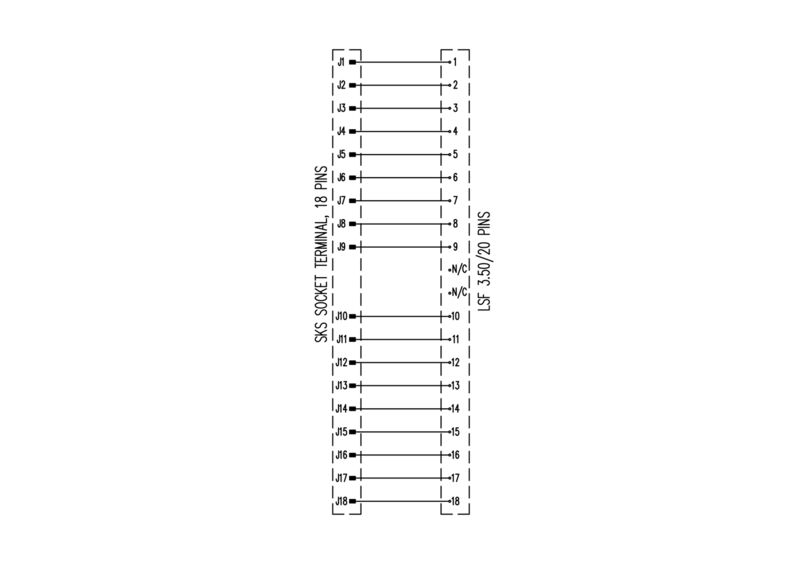

결선 데이터

결선(필드 측)
Allen Bradley 18-pole RTB
폴 수(제어 측)
20-폴

결선 데이터

PLC에 결선
신규 PLC 단자대 또는 하드와이어드
결선(필드 측)
Allen Bradley 18-pole RTB
폴 수(필드 측)
20 P

정격 데이터

작동 전압
250 V
채널당 전류, 최대
4.5 A
총 작동 전류
40 A

절연 조정(EN50178)

정격 절연 전압
2.5 kV
서지 전압 범주
II
오염 심각도 수준
2
펄스 전압 검사 (1.2 / 50 ?s) (표준 1)
2.5 kV
절연 검사 전압 (AC) (표준 1)
1.8 kV

절연 조정(EN 60664-1)

정격 절연 전압
300 V
서지 전압 범주
II
펄스 전압 검사 (1.2 / 50 ?s) (표준 4)
2.5 kV
절연 검사 전압 (AC) (표준 4)
1.8 kV

분류

ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
