MCZ OVP SL FG 24VUC 0,5A
MCZ OVP SL FG 24VUC 0,5A
Symbol łączenia

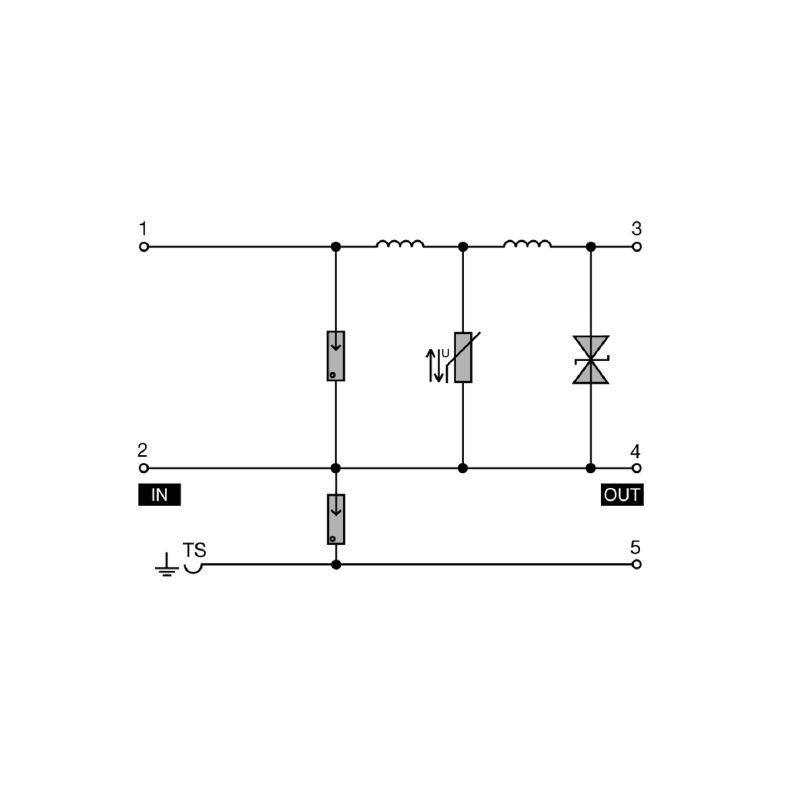

Circuit diagram

MCZ OVP SL FG 24VUC 0,5A

Ochrona przeciwprzepięciowa mierzenie - sterowanie - regulacja, Ochrona przeciwprzepięciowa, MSR

Nr. produktu 8823280000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 4 Produkty pokrewne 10
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane ogólne koordynacja izolacji zgodnie z EN 50178 Dane znamionowe IEC / EN Dane przyłączeniowe Dane elektryczne Dane ogólne Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Ochrona przeciwprzepięciowa mierzenie - sterowanie - regulacja, Ochrona przeciwprzepięciowa, MSR
Nr zam.
8823280000
Typ
MCZ OVP SL FG 24VUC 0,5A
GTIN (EAN)
4032248524358
Ilość
10 szt.

Wymiary i masa

Głębokość
63,5 mm
Głębokość (cale)
2,5 inch
Wysokość
91 mm
Wysokość (cale)
3,583 inch
Szerokość
6 mm
Szerokość (cale)
0,236 inch
Masa netto
27,2 g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura eksploatacyjna
-40 °C...60

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a
REACH SVHC
Lead 7439-92-1
SCIP
c9db83e7-2b25-44e1-8d26-da64d426373f

dane ogólne

IP20
Barwny
czarny
Forma konstrukcyjna
Zacisk
Klasa palności wg UL 94
V-0
segment
mierzenie - sterowanie - regulowanie
Szyna montażowa
TS 35
Wykonanie
Ochrona przeciwprzepięciowa, MSR
wysokość z szyną nośną 35
63,5 mm

koordynacja izolacji zgodnie z EN 50178

Kategoria przepięciowa
III
Stopień zanieczyszczenia
2

Dane znamionowe IEC / EN

częstotliwość graniczna (-3 dB) przy rezystancji obciążenia
500 kHz 240 Ω
Indukcyjność L i L1
35 µH
klasa wymagań wg IEC 61643-21
D1
maksymalne napięcie stałe, Uc (AC)
28 V
napięcie znamionowe (AC)
24 V
napięcie znamionowe (DC) maks.
38 V
Niveau de protection côté sortie Fil-fil 8/20 µs, typique
65 V
Nivel de protección en la salida hilo-PE 1kV/µs, normal
40 V
Operating voltage
38 V
Protection level on output side Wire-wire 1 kV/µs, typically
40 V
Prąd roboczy, Imaks.
0,5 A
Prąd rozładowania, maks. (8/20 µs)
5 kA
Prąd testu ochrony odgromowej Iimpuls (10/350 µs)
1 kA
Prąd wyładowczy, Iimpuls (10/350 µs)
1 kA
Rated current IN
0,5 A
Rated voltage (DC)
24 V
Response time / fallback time
≤ 100 ps
rezystancja obciążenia (dla częstotliwości granicznej)
240 Ω
Rezystancja skrośna
1,00 Ω
Tipo di tensione
AC/DC
Védelmi szint a kimeneti oldalon, vezeték-PE 8/20 µs, jellemzően
65 V
wytrzymałość napięciowa przy FG względem PE
≥ 500 V
퓨즈 보호
0,5 A

Dane przyłączeniowe

Długość odizolowania
8 mm
Podział
1,5 mm²
Metoda wykonywania złącz
Złącze sprężynowe
Rodzaj przyłącza
złącze sprężynowe
Długość usunięcia izolacji przyłącza pomiarowego
8 mm
Zakres zacisków przyłącza pomiarowego
1,5 mm²
Zakres zaciskania, min.
0,5 mm²
Zakres zaciskania, maks.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 16
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
1,5 mm²
Przekrój przyłącza przewodu, jednodrutowego, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG)
AWG 16
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
1,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG)
AWG 16
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
1,5 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.
0,5 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.
1,5 mm²
Wielkość ostrza
0,6 x 3,5 mm

Dane elektryczne

Rodzaj napięcia
AC/DC

Dane ogólne

IP20
Barwny
czarny

Klasyfikacje

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01
