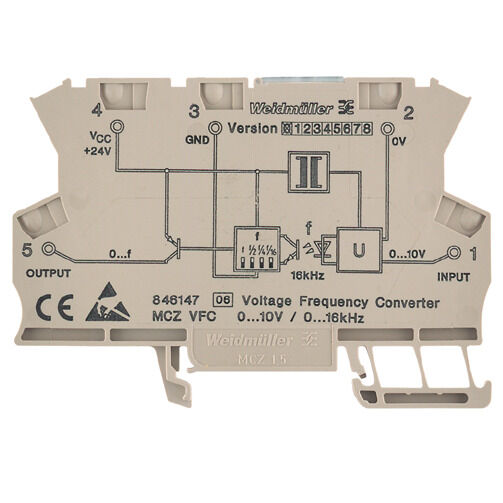

Illustrazione del prodotto
MCZ VFC 0-10V
Connection diagram
MCZ VFC 0-10V
Disegno quotato
dimensions

MCZ VFC 0-10V

Convertitore DC/f, Ingresso : 0-10 V, Frequenza d'uscita: 0...1/ 4/ 8/ 16 kHz

N. articolo 8461470000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 7 Prodotti correlati 3
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Probabilità di guasto Conformità ambientale del prodotto Ingresso Output Allmänna uppgifter Coordenadas de aislamiento Dati di collegamento Classificazioni Testi descrittivi per l'offerta

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
Convertitore DC/f, Ingresso : 0-10 V, Frequenza d'uscita: 0...1/ 4/ 8/ 16 kHz
N. d’ordine
8461470000
Tipo
MCZ VFC 0-10V
GTIN (EAN)
4032248037773
CPZ
10 Pezzo

Dimensioni e pesi

Profondità
63,2 mm
Profondità (pollici)
2,488 inch
Larghezza
6 mm
Larghezza (pollici)
0,236 inch
Lunghezza
91 mm
Lunghezza (pollici)
3,583 inch
Peso netto
28,4 g

Temperature

Temperatura di magazzinaggio
-20 °C...85 °C
Temperatura d'esercizio
0 °C...60 °C

Probabilità di guasto

SIL secondo IEC 61508
Nessuno

Conformità ambientale del prodotto

Stav souladu se směrnicí RoHS
Conforme con esenzione
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
c2a21576-d875-4548-ae68-5e7f85ddf0c7

Ingresso

Počet vstupů
1
Vstupní napětí
0...10 V
Vstupní odpor, napětí
100 kΩ

Output

Corrente di impedenza di carico
≤ 600 Ω
Frequenza d'uscita
0...1/ 4/ 8/ 16 kHz
Livello d'uscita
PNP, Ub-0,7 V
Numero di uscite
1
Výstupní proud
max. 20 mA

Allmänna uppgifter

Jmenovitá spotřeba energie
2 VA
Konfigurace
DIP switch
Long-term drift
0
Napájecí napětí
24 V DC ± 10 %
Nosná lišta
TS 35
Provozní nadmořská výška
≤ 2000 m
Přesnost
0,2 % v. FSR
Spotřeba proudu
14 mA senza carico
Stupeň krytí
IP20
Teplotní součinitel
≤ 250 ppm/K
Ukazatel stavu
LED, ad intermittenza

Coordenadas de aislamiento

Galvanické oddělení
entre entrée ⁄ sortie ⁄ alimentation
Impulse withstand voltage
1,5 kV
Izolace, napětí - vstup nebo výstup / lišta
4 kVeff / 1 min.
Izolační napětí
1 kV DC
Jmenovité napětí
100 V
Kategorie rázového napětí
III
Normy EMC
EN 61000-6
Zkušební napětí
0,3 kV
Závažnost znečištění
2

Dati di collegamento

Tipo di collegamento
Molla autobloccante
Campo di serraggio, collegamento di dimensionamento
1,5 mm²
Campo di sezioni, min.
0,5 mm²
Campo di sezioni, max.
1,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 16
Sezione di collegamento cavo, rigido, min.
0,5 mm²
Sezione di collegamento cavo, rigido, max.
1,5 mm²
Sezione di collegamento cavo, rigido, min. (AWG)
AWG 26
Sezione di collegamento cavo, rigido, max. (AWG)
AWG 16
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Sezione di collegamento cavo, flessibile, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, min. (AWG)
AWG 26
Sezione di collegamento cavo, flessibile, max. (AWG)
AWG 16
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min.
0,5 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max.
1,5 mm²

Classificazioni

ETIM 8.0
EC002918
ETIM 9.0
EC002918
ETIM 10.0
EC002918
ECLASS 14.0
27-21-01-28
ECLASS 15.0
27-21-01-28

Testi descrittivi per l'offerta

Testo bando lungo

Convertitore DC/f per la commutazione di un segnale normalizzato da 0...10 V a 0...1/ 4/ 8/ 16 kHz,
DIP-Switch configurabile
Convertitore DC/f, larghezza 6 mm, con alimentazione esterna, per la trasmissione e la
conversione di un segnale normalizzato 0...10 V in una frequenza onda quadra  0...1/ 4/ 8/ 16 kHz proporzionale.
I circuiti d'ingresso e di uscita sono separati galvanicamente.

Custodia per montaggio su guida TS35
Dimensioni: Lun/Lar/Alt 91/ 6/ 63,2 mm
Tecnica di collegamento a molla autobloccante / Sezione nominale 1,5 mm2
Grado di protezione: IP 20

Ingresso                             0...10 V
Uscita                                                 0...1 kHz/ 4 kHz/ 8 kHz/ 16 kHz
                                          PNP: UB - 0,7V / max. 20 mA
Errori di trasmissione                  < 0,2 % v. E.
Coefficiente termico       < 250 ppm K
Energia ausiliaria                                         24 V DC +/- 10 %
Campo temperatura
ambiente 0°C...+50 °C

Separazione                                    1,5 kV
Tensione di dimensionamento 100 V
Classe di sovratensione III
Grado di lordura 2








Tipo                                                                MCZ VFC 0-10V


Testo bando corto
Convertitore DC/f per la commutazione di un segnale normalizzato  da 0...10 V a 0...1/ 4/ 8/ 16 kHz,
DIP-Switch configurabile
Convertitore DC/f, larghezza 6 mm, con alimentazione esterna per la trasmissione e la
conversione di un segnale normalizzato 0...10 V in una frequenza onda quadra 0...1/ 4/ 8/ 16 kHz proporzionale.
I circuiti d'ingresso e di uscita sono separati galvanicamente.
