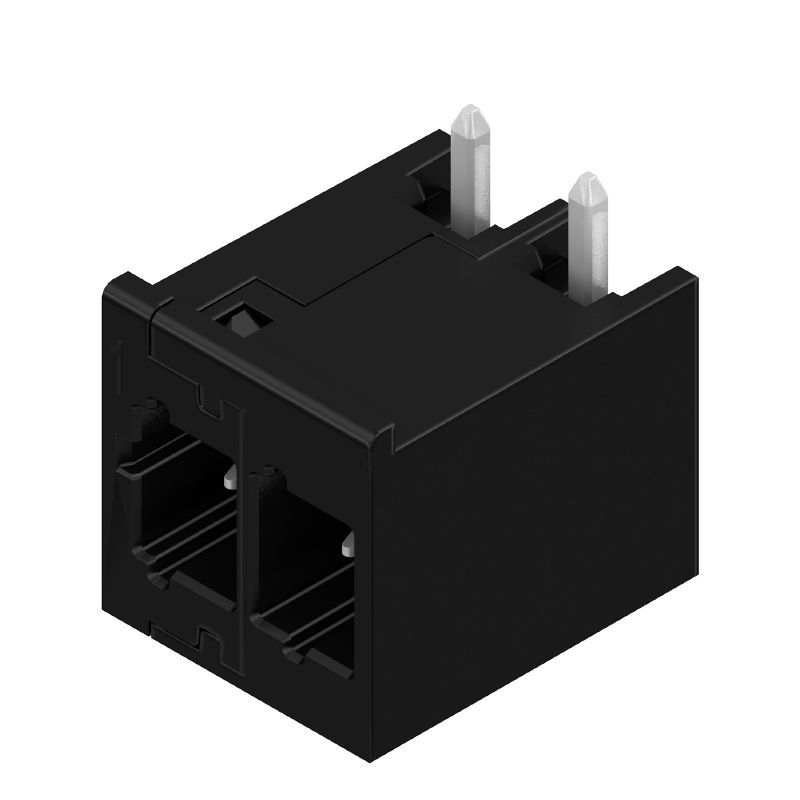

Product image
MHS 5/02 W T3 B T

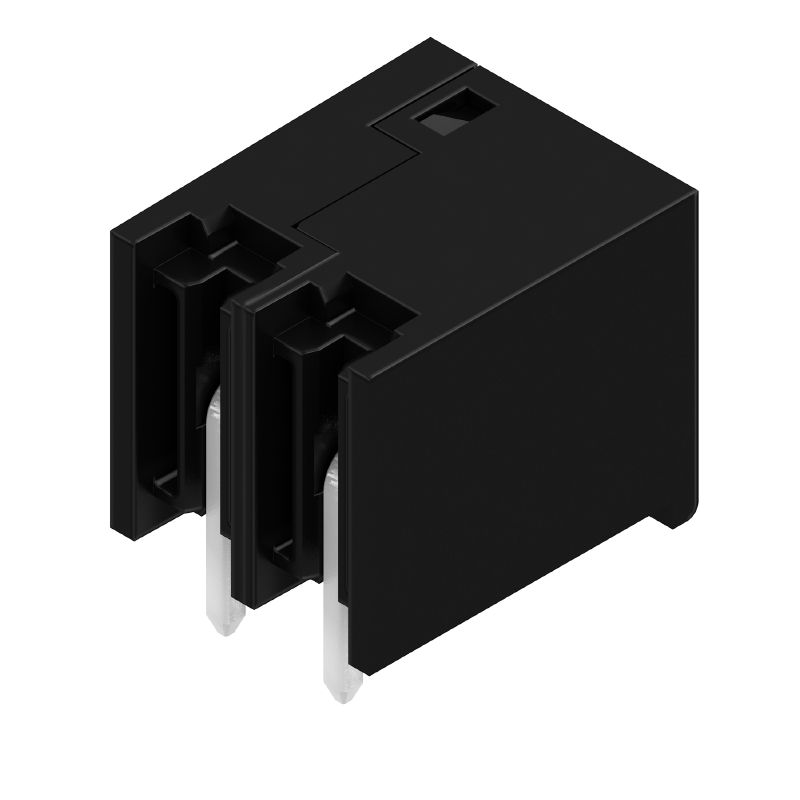

Product image
MHS 5/02 W T3 B T
Dimensional drawing
MHS 5/02 W T3 B T
MHS 5/02 W T3 B T

MHS 5/02 W T3 B T

NYÁK dugaszoló csatlakozó, tűs érintkezősor, THT/THR-forrasztott csatlakozással, Raszter mm-ben (P): 5.00 mm, Pólusszám: 2, 270°, Tube

Cikkszám 8000072497
Adatlap letöltése Engineering Support Product Downloads
A következő ellendarabja 2 Kapcsolódó termékek 11
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint Номинальные характеристики по UL 1059 Fontos megjegyzés Classifications

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, THT/THR-forrasztott csatlakozással, Raszter mm-ben (P): 5.00 mm, Pólusszám: 2, 270°, Tube
Rendelési szám
8000072497
Típus
MHS 5/02 W T3 B T
GTIN (EAN)
4064675329947
Qty.
48 Штука
Продуктное отношение
IEC: 400 V / 26.8 A
UL: 300 V / 18.5 A
Упаковка
Tube

Méretek és tömegek

Mélység
14 mm
Mélység (coll)
0,551 inch
Magasság
14,1 mm
Altura (pulgadas)
0,555 inch
Altura construcción baja
10,9 mm
Szélesség
11,38 mm
Ширина (в дюймах)
0,448 inch
Nettó tömeg
1,781 g

Hőmérsékletek

Ambient temperature
-50 °C…125 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Нет SVHC выше 0,1 wt%

Rendszerspecifikációk

Termékcsalád
OMNIMATE 4.0
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT/THR 용접 결선
Raszter mm-ben (P)
5 mm
Raszter inch-ben (P)
0,197 "
Kimenő könyök
270°
Pólusszám
2
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske méretei
1,0 x 1,0 mm
Forrasztószem lyukátmérő (D)
1,4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
Forraszbetét külső átmérője
2,3 mm
Sablon nyílás átmérő
2,1 mm
L1, mm
5 mm
L1, inch
0,197 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Touch-safe above the printed circuit board
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Dugaszolási ciklusok
≥ 25
Dugaszolási erő/pólus, max.
8,5 N
Húzóerő / pólus, max.
8,5 N

Anyagjellemzők

Szigetelőanyag
PA 9T
Szín
black
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Érintkező alapanyaga
CuMg
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Ónozás típusa
matt
Tárolási hőmérséklet, min.
-25 °C
Tárolási hőmérséklet, max.
55 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
26,8 A
Névleges áram, maximális pólusszám (Tu=20 °C)
19,7 A
Névleges áram, min. pólusszám (Tu=40°C)
23,1 A
Névleges áram, maximális pólusszám (Tu=40°C)
16,9 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Hézag, min.
4 mm
Kúszóút, min.
5,4 mm

Номинальные характеристики по UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges feszültség (F felhasználási csoport / UL 1059)
420 V
Névleges áram (B felhasználási csoport/ UL 1059)
18,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.
Kúszóáramút, min.
5,6 mm
Térköz, min. (UL 1059)
4 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Diameter of solder eyelet D = 1.4+0.1mm
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months
