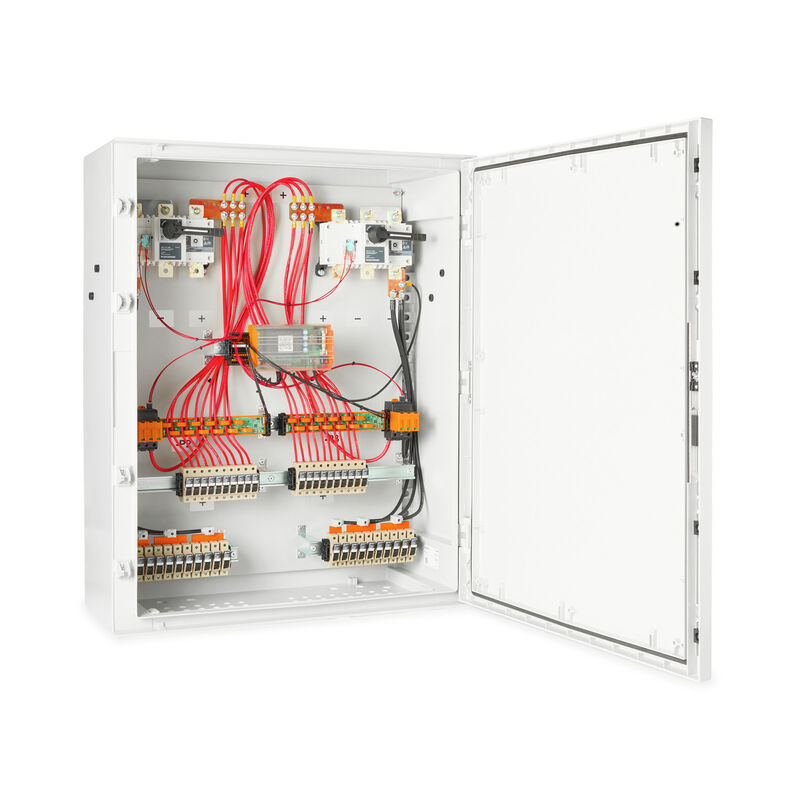

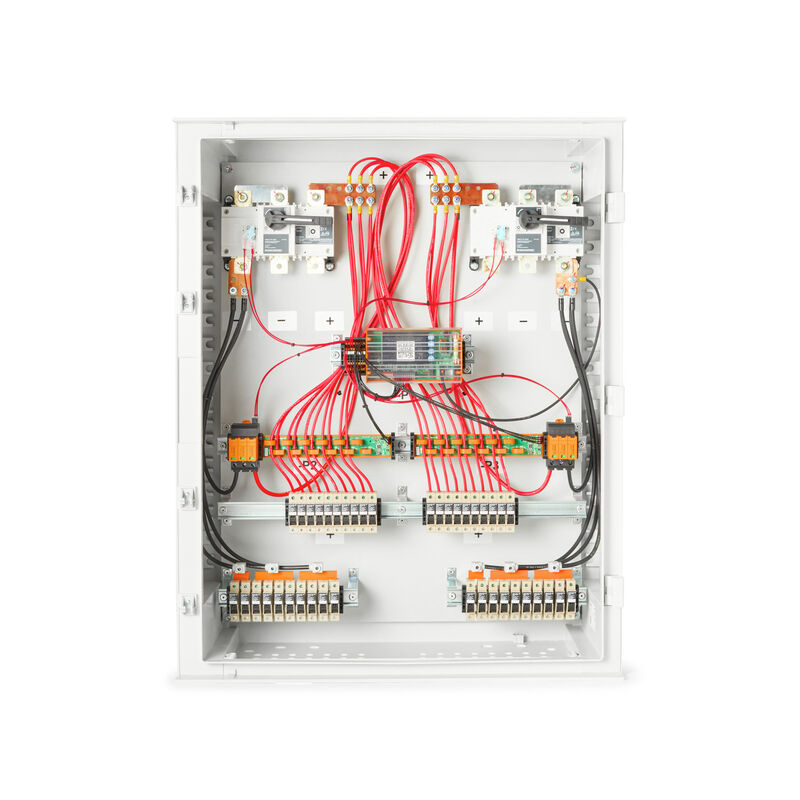

Fotovoltaik, Kopplingslåda, 1000 V, 2 MPP, 10 ingångar/1 utgång per MPP, Med säkringshållare, Överspänningsskydd, Växla frånskiljare, strömövervakning, Förskruvning, Utformad för Fronius Tauro Eco växelriktare

Produkt-ID 8000111138
Ladda ner datablad Nedladdningar av produkter
Använda produkter 22
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Ingår i leveransen elektriska egenskaper skyddskåpa allmänna data ingångar utgångar Överspänningsskydd, DC-sida DC-lastbrytare Viktig hänvisningstext Klassificeringar Offerttexter

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Fotovoltaik, Kopplingslåda, 1000 V, 2 MPP, 10 ingångar/1 utgång per MPP, Med säkringshållare, Överspänningsskydd, Växla frånskiljare, strömövervakning, Förskruvning, Utformad för Fronius Tauro Eco växelriktare
Art.nr.
8000111138
Typ
PV 210S5F3CXXV1O0TA1PA10PWW
GTIN (EAN)
4099986933637
Förp.
1 items

Mått och vikter

Djup
350 mm
Byggdjup (tum)
13,78 inch
Byggdjup med extra komponenter
350 mm
Höjd
1 065 mm
Bygghöjd (tum)
41,929 inch
Bredd
852 mm
Byggbredd (tum)
33,543 inch
Nettovikt
39 655,632 g

Temperaturer

Omgivningstemperatur
-20 °C…45 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1d28ada4-1634-4382-8635-45f6353a6574

Ingår i leveransen

Inklusive tillbehör
  • Artikel:
    Montagefot
  • Mängd:
    4

elektriska egenskaper

Märkspänning DC
1 000 V
Ström vid maximal effektpunkt, max.
135 A

skyddskåpa

Anslutningstyp, sträng
Invändig pol (med kabelförskruvning/genomföring)
Isoleringsmaterial
Glasfiberförstärkt polyester, polykarbonat
Kapslingens fastsättning
Fästöron
Monteringstyp
Fästöron
Skyddsklass
II
Slagtålighet
IK10 enligt IEC 62262

allmänna data

Installationsplats
Skyddat utomhusområde (>1 km från havet)
Normer
EN 61643-31
Skyddsklass
IP65

ingångar

Antal inmatade strängar per MPP
≥ 7…≤ 10
Antal ledningsinlopp
10
Antal maximala effektpunkter (MPP)
2
Fuses
Ja
Max. antal DC-ingångar
per maximal spårning av eluttag 10 ingångar anslutna parallellt
Säkringsinsats
10 x 38 mm
Smälta strängpoler
+/-
Säkringslänksstandard
gPV (EN 60269-6)
Säkringstyp
tom säkringshållare
Överspänningsskydd hjälpkontakt
  • Kabelingång:
    • Antal kabelinföringar:
      1
  • Kabelanslutning:
    • Anslutningstyp:
      PUSH IN med manöverknapp
    • Flexibelt, max. H05(07) V-K:
      2,5 mm²
    • m. trådändhylsa, DIN 46228 pt 1, max.:
      2,5 mm²
Antal ingångar
10

utgångar

Max. antal DC-utgångar
per maximal spårning av eluttag 1 utgång

Överspänningsskydd, DC-sida

Avledningsström (8/20 µs), max.
40 kA
Avledningsström In (8/20 µs)
20 kA
Blixttestström Iimp (10/350 µs)
6.25 kA
Högsta kontinuerliga driftspänningen, likström, UCPV-modus (+/-), (-/skyddande jord), (+/skyddande jord)
1 000 V
Kortslutning ström ISCPV
162,5 A
Kravklass
Typ I/II
Normer
EN 61643-31
Systemspänning i solcellsanläggningen (Ucpv), max.
1 000 V
Totalt avledningsström (Itotal) (10/350 µs)
12,5 kA
Totalt avledningsström (Itotal) (8/20 µs)
50 kA
Överspänningsskydd, DC-sida
1000 V klass I + II

DC-lastbrytare

Antal brytcykler (märkström)
200
Antal driftcykler
10000
Motordrivning tillgänglig
Nej
Märkstötspänning
12 kV
Spänningstyp
DC
Växla frånskiljarens körning
brytare inuti kapsling

Viktig hänvisningstext

Produktinformation
SCIP-numret tilldelades på grund av en blyhalt på mer än 0,1 % av nettovikten.

Säker användning enligt ECHA:
Identifiering av skadliga ämnen är tillräcklig för att artikeln ska kunna användas på ett säkert sätt under hela dess livscykel, inklusive livslängds-, demonterings- och avfalls-/återvinningsfasen Fuses are not included

Klassificeringar

ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92

Offerttexter

Annonstext lång

Combiner box for inverters with 2 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to DIN CLC/TS 51643-32.

MPP1:

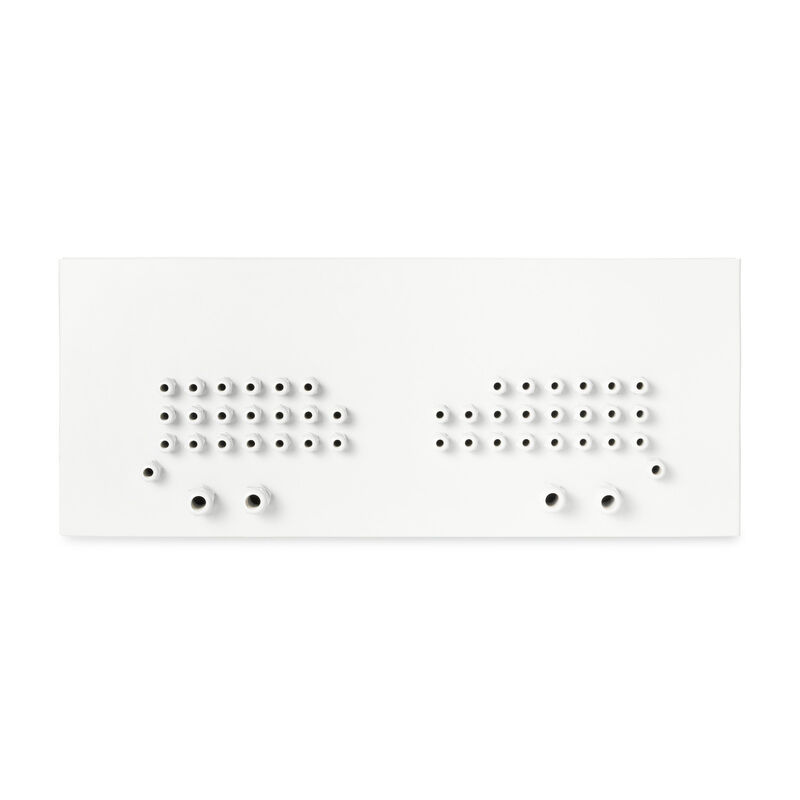

10 inputs, connection via M16 cable gland. Screw connection / single-wire, multi-wire, with/without ferrule.
1 output, connection via M25 cable gland. Screw connection / single-wire, multi-wire, with/without ferrule.

MPP2:
identical to MPP1

Max. string voltage Uoc: 1000 VDC
1 class/type I + II combined arrester with signal contact
Fuse holders for inputs and outputs (fuses 10x38 to be ordered separately)
With current Monitoring
With lockable DC load break switch for safe separation of the string lines according to DIN EN IEC 60947-3
Connection of the signal contact via M16 cable glands (Clamping range 5-10 mmØ) max. conductor cross-section: 1.5 mm²
Connection of the functional earth via M16 cable glands (Clamping range 5-10 mmØ) Conductor cross-section: ≥ 16 mm²
Protection class: IP65

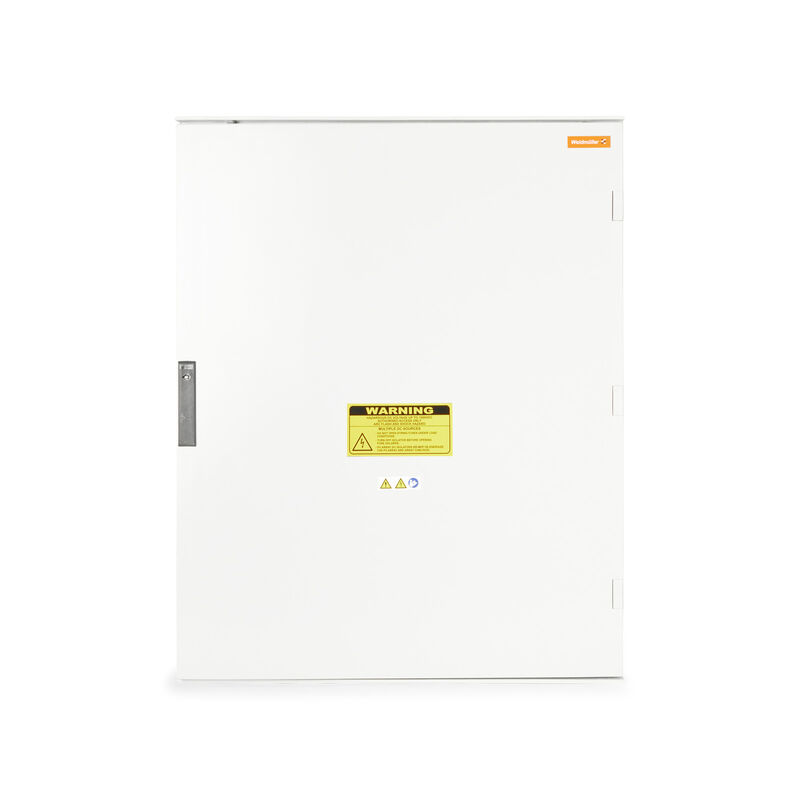

All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 1065x852x350 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1 and EN 61439-2
