Utförande | Överkoppling (plint), skruvad, grå, 99 A, Antal poler: 10, Delning i mm (P): 8.00, Isolerad: Nej, Bredd: 152.2 mm |
Art.nr. | 0565200000 |
Typ | QL 10 SAK35N |
GTIN (EAN) | 4008190174286 |
Förp. | 20 items |
Djup | 3 mm |
Byggdjup (tum) | 0,118 inch |
Höjd | 8 mm |
Bygghöjd (tum) | 0,315 inch |
Bredd | 152,2 mm |
Byggbredd (tum) | 5,992 inch |
Nettovikt | 26,75 g |
Lagertemperatur | -25 °C...55 °C |
Omgivningstemperatur | -5 °C…40 °C |
RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
REACH SVHC | No SVHC above 0.1 wt% |
Material | Cu Zn |
Färgkod | grå |
Utförande | för rörlig överkopplingsskena |
explosionstestat utförande | Nej |
Montagesätt | skruvad |
Monteringsanvisning | Direktmontage |
Antal överkopplade plintar | 10 |
Märkström 2-polig | 110 A |
Märkström flerpolig | 99 A |
Typ | Överkoppling |
Delning i mm (P) | 8 mm |
Antal poler | 10 |
Monteringsanvisning | Direktmontage |
Märkström | 99 A |

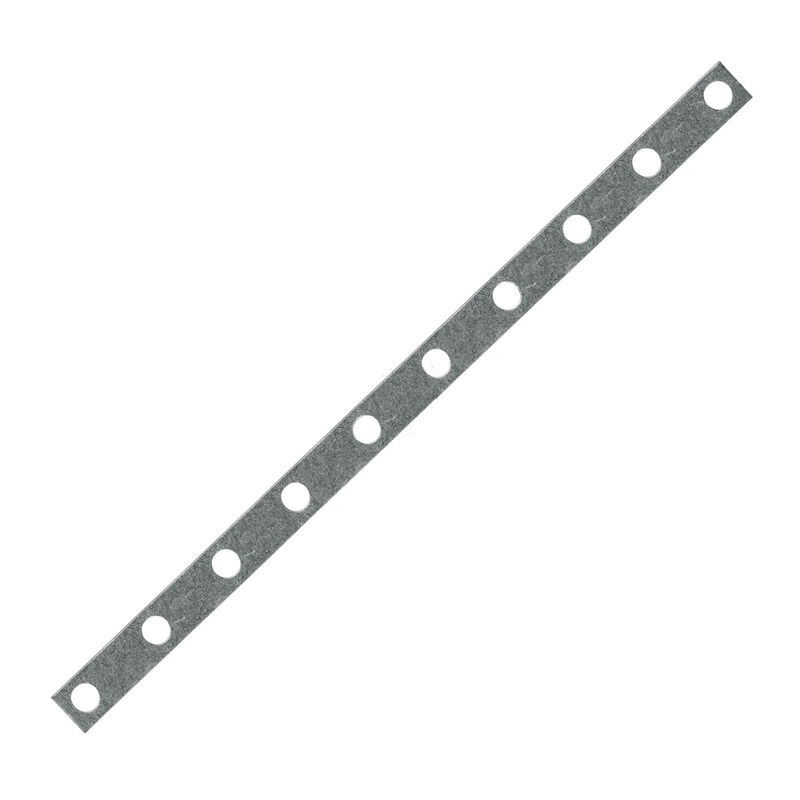

Överskrift för figur 02 | Produktillustration |
Bildtext-02 | Avbildning liknande |
Teknikuppgifter Data | |
Eplan Data Portal | |
CADENAS eCATALOG | |
Användardokumentation | |
Kataloger |
ETIM 6.0 | EC000489 |
ETIM 7.0 | EC000489 |
ETIM 8.0 | EC000489 |
ETIM 9.0 | EC000489 |
ETIM 10.0 | EC000489 |
ECLASS 9.0 | 27-14-11-40 |
ECLASS 9.1 | 27-14-11-40 |
ECLASS 10.0 | 27-14-11-40 |
ECLASS 11.0 | 27-14-11-40 |
ECLASS 12.0 | 27-14-11-40 |
ECLASS 13.0 | 27-25-03-03 |
ECLASS 14.0 | 27-25-03-03 |
ECLASS 15.0 | 27-25-03-03 |
ROHS | Uppfyllelse |
-
Produkt-ID:0267100000VPE:50 items
Infästningsskruv (plint), 4.00 mm, Stål, Djup: 7 mm, Bredd: 7 mm, Höjd: 30 mm
-
Produkt-ID:0267000000VPE:50 items
Distanshylsa (plint), skruvad, Bredd: 8 mm, Höjd: 8 mm, Djup: 17 mm, Antal poler: 1, Cu Zn
