RCI424T30

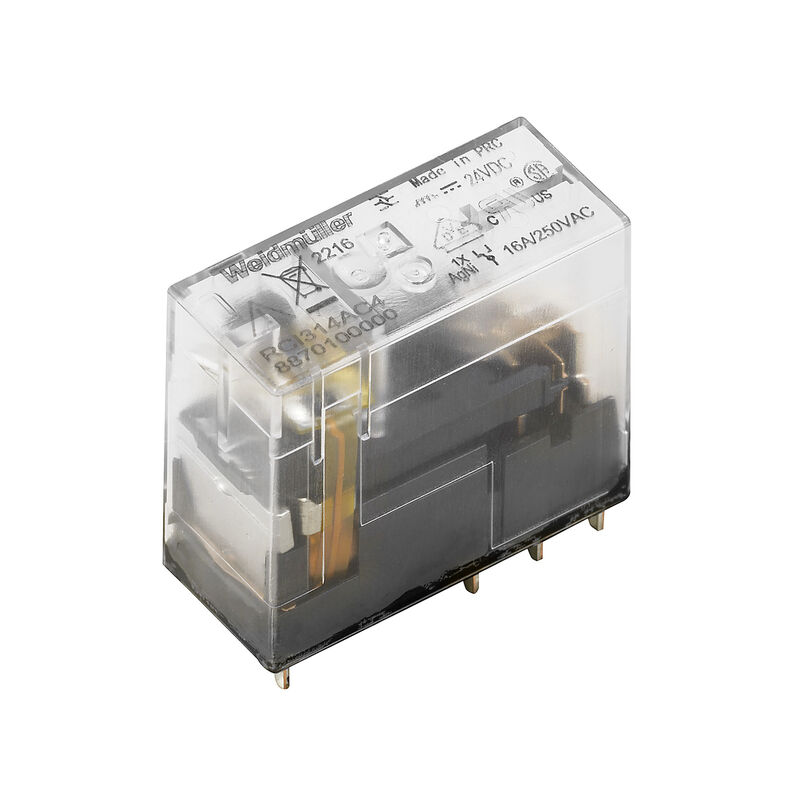

Product image
Similar to illustration
RCI424T30

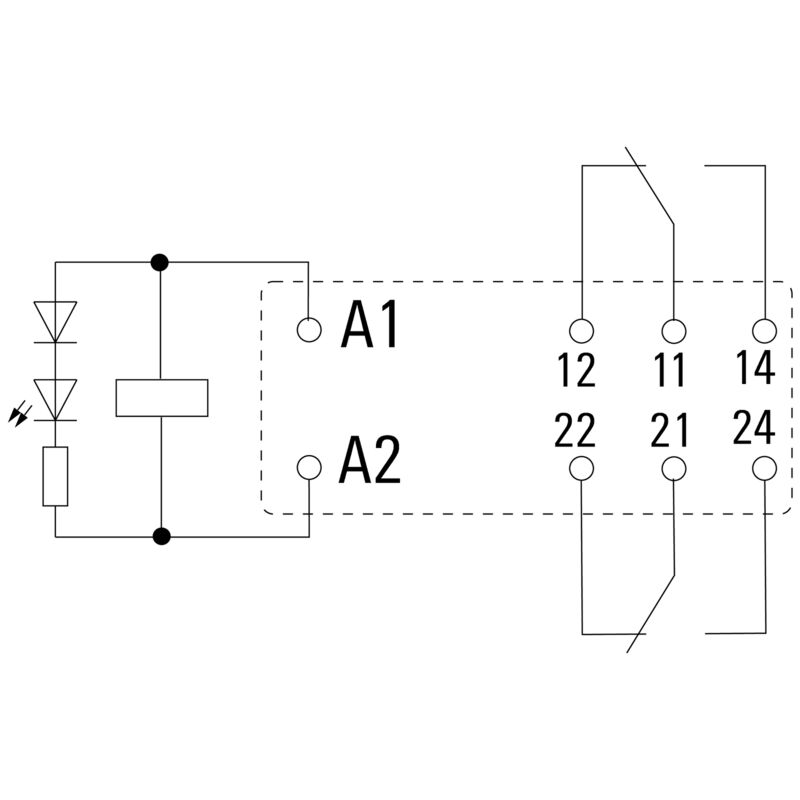

Wiring diagram
View of Pins from below
RCI424T30
Graph
DC load limit curve
Resistive load
RCI424T30
Graph
AC operational voltage range
RCI424T30
Graph
Electrical service life
250 V AC resistive load
RCI424T30
Graph
Derating curve
Relay in combination with base
RCI424T30

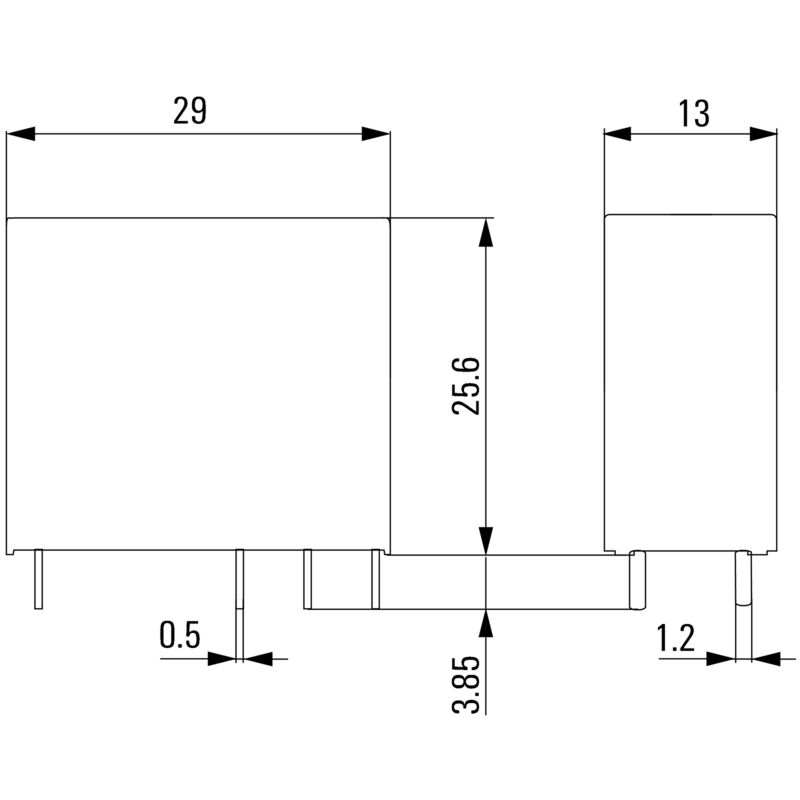

Dimensional drawing
RCI424T30
Miscellaneous
Type codes

RCI424T30

Dit product is binnenkort niet meer beschikbaar.

Alternatief product: 3052490000

RIDERSERIES RCI, Relay, Number of contacts: 2, CO contact AgNi, Rated control voltage: 230 V AC, Continuous current: 8 A, Plug-in connection, Test button available: No

Product ID 8870230000
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 11
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Control side Load side General data Insulation coordination Further details of approvals / standards Connection data Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Версия
RIDERSERIES RCI, Relay, Number of contacts: 2, CO contact AgNi, Rated control voltage: 230 V AC, Continuous current: 8 A, Plug-in connection, Test button available: No
Заказ №
8870230000
Тип
RCI424T30
GTIN (EAN)
4032248613601
Qty.
10 items
Delivery status
This article will no longer be available in the future.
Last order date
/Date(1730329200000)/
Альтернативный продукт
[3052490000](~/p/3052490000)

Dimensions and weights

Глубина
25,6 mm
Depth (inches)
1,008 inch
Высота
29 mm
Height (inches)
1,142 inch
Ширина
13 mm
Width (inches)
0,512 inch
Nettovikt
13,851 g

Temperatures

Температура хранения
-40 °C...85 °C
Температура окружающей среды
-40 °C…70 °C
Влажность
40 °C / 93 % rel. humidity, no condensation

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Control side

Märkstyrspänning
230 V AC
Rated current AC
3.5 mA
Мощность удержания
813 mVA
Сопротивление катушки
32500 Ω ± 15 %
Status indicator
red LED

Load side

Märkkopplingsspänning
240 V AC
Непрерывный ток
8 A
Max. switching frequency at rated load
0,1 Hz
Max. switching voltage, AC
250 V
Min. switching power
1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
Пусковой ток
15 A / 4 s
AC switching capacity (resistive), max.
2000 VA
DC switching capacity (resistive), max.
192 W @ 24 V
Inkopplingsfördröjning
≤ 10 ms
Frånslagsfördröjning
≤ 6 ms
Contact type
2 CO contact (AgNi)
Mechanical service life
AC coil 5 x 106 switching cycles
DC coil 10 x 106 switching cycles

General data

Кнопка проверки доступна
No
Механический индикатор положения переключателя
No
Colour
Transparent
Класс пожаростойкости UL 94
V-2

Insulation coordination

Номинальное напряжение
250 V
Степень загрязнения
2
Категория перенапряжения
III
Insulating material group
IIIa
Kryp- och luftsträcka styrsida - belastningssida
≥ 8 mm
Spänningstålighet styrsida - lastsida
5 kVeff / 1min
Диэлектрическая прочность смежных контактов
2.5 kVeff / 1 Min.
Dielectric strength of open contact
1 kVeff / 1 min
Impulse withstand voltage
5 kV (1.2/50 µs)

Further details of approvals / standards

Сертификат № (CSA)
249409-2426937

Connection data

Метод проводного соединения
Plug-in connection
Pitch in mm (P)
5 mm

Classifications

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
