RCIKIT 24VAC 2CO LD/PB

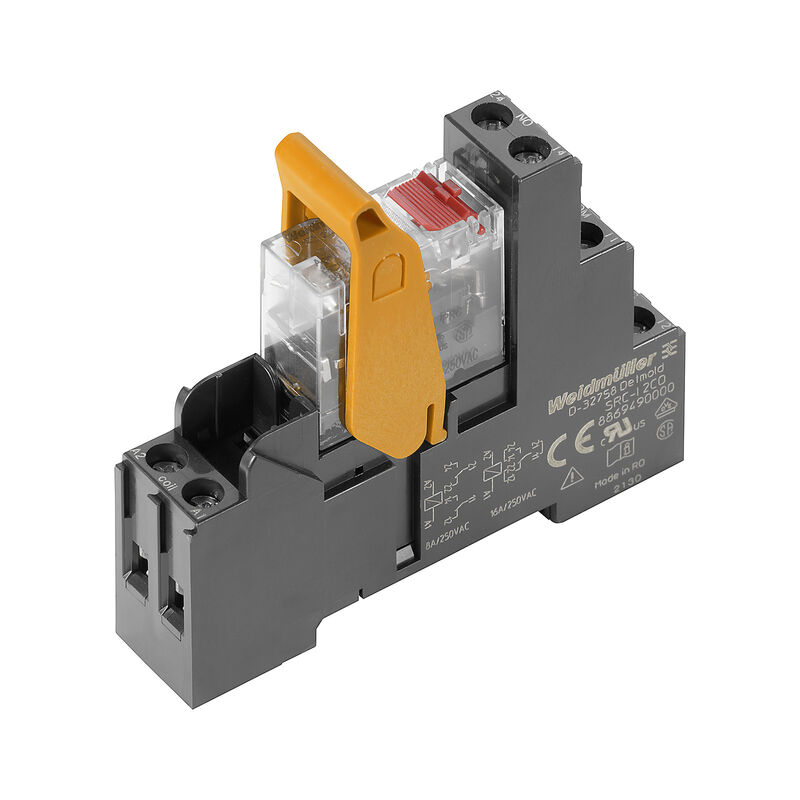

Produktillustration
Avbildning liknande
RCIKIT 24VAC 2CO LD/PB

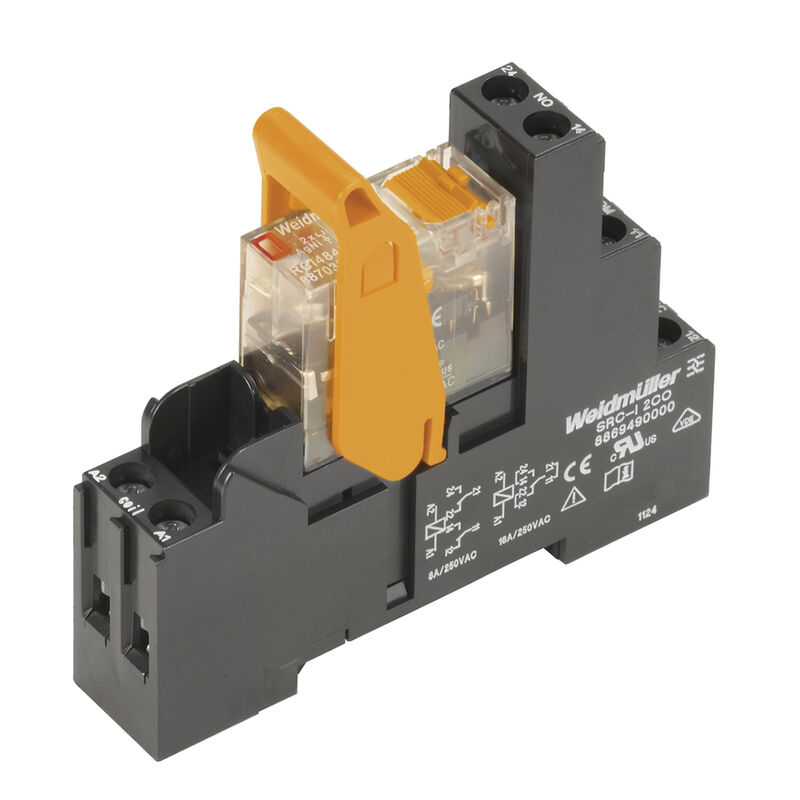

Produktillustration
Avbildning liknande
RCIKIT 24VAC 2CO LD/PB
Kopplingsbild
RCIKIT 24VAC 2CO LD/PB
Graph
DC-lastgränskurva
Ohmsk last
RCIKIT 24VAC 2CO LD/PB
Graph
Deratingkurva
Relä i kombination med sockel
RCIKIT 24VAC 2CO LD/PB
Graph
AC-driftspänningsområde
RCIKIT 24VAC 2CO LD/PB
Graph
Elektrisk livslängd250 V AC resistive load
250 V AC ohmsk last
RCIKIT 24VAC 2CO LD/PB

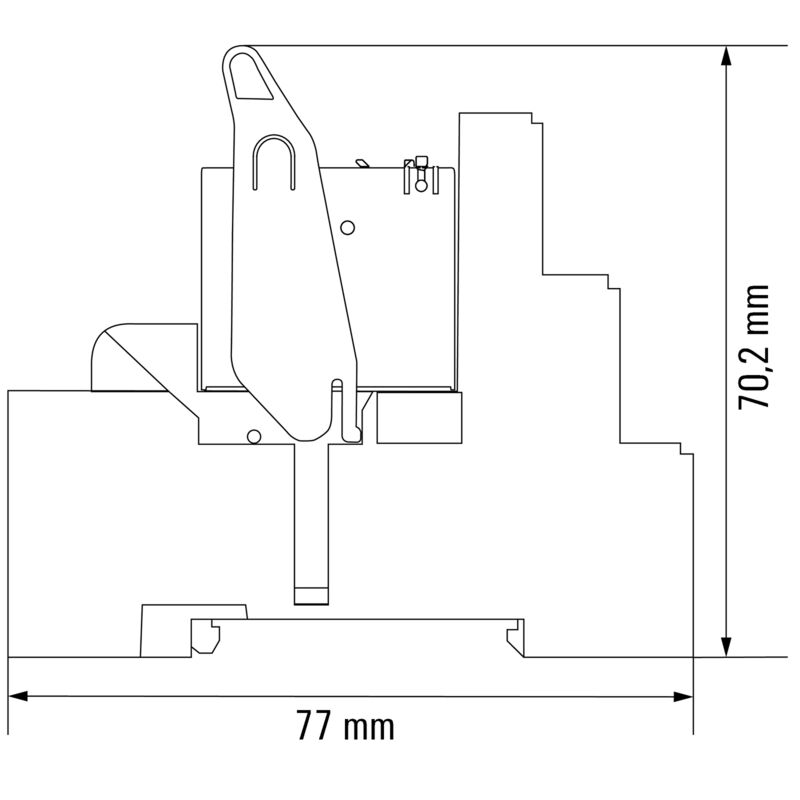

Dimensional drawing
Detaljerad ritning
Avlägsnande av spärrlåset för testknappen
RCIKIT 24VAC 2CO LD/PB
Dimensional drawing
RCIKIT 24VAC 2CO LD/PB

RCIKIT 24VAC 2CO LD/PB

Данный продукт вскоре больше не будет доступен.

RIDERSERIES RCI, Relämodul, Antal kontakter: 2, Växlandekontakt AgNi, Märkstyrspänning: 24 V AC, Varaktig ström: 8 A, Skruvanslutning, Testknapp finns: Ja

№ продукта 8881620000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 16
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Styrsida Belastningssida Allmänna uppgifter Isolationskoordinater Ytterligare information om godkännanden/normer Anslutningsdata Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
RIDERSERIES RCI, Relämodul, Antal kontakter: 2, Växlandekontakt AgNi, Märkstyrspänning: 24 V AC, Varaktig ström: 8 A, Skruvanslutning, Testknapp finns: Ja
Art.nr.
8881620000
Typ
RCIKIT 24VAC 2CO LD/PB
GTIN (EAN)
4032248631872
Förp.
10 items
Leveransstatus
This article will no longer be available in the future.
Tillgänglig till
31.10.2024

Mått och vikter

Djup
70,2 mm
Byggdjup (tum)
2,764 inch
Höjd
77 mm
Bygghöjd (tum)
3,031 inch
Bredd
15,8 mm
Byggbredd (tum)
0,622 inch
Nettovikt
53,768 g

Temperaturer

Lagertemperatur
-40 °C...70 °C
Omgivningstemperatur
-40 °C…70 °C
Fuktighet
40 °C / отн. влажность 93 %, без образования конденсата

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Styrsida

Märkstyrspänning
24 V AC
Märkström AC
45 mA
Märkeffekt
1080 mVA
Spolmotstånd
350 Ω ± 10 %
Statusindikering
Красный светодиод

Belastningssida

Märkkopplingsspänning
250 V AC
Normalspänning
8 A
max. Kopplingsfrekvens vid märklast
0,1 Hz
Brytspänning AC, max.
250 V
Potencia de conexión mínima
1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
Inkopplingsströmmen
15 A / 4 s
AC-brytförmåga (ohmsk), max.
2000 VA
DC-brytförmåga (ohmsk), max.
192 W @ 24 V
Inkopplingsfördröjning
≤ 10 мс
Frånslagsfördröjning
≤ 6 мс
Тип контакта
2 Переключающий контакт (AgNi)
Срок службы
Катушка перем. тока, 5 x 106 циклов переключения
Катушка пост. тока, 10 x 106 циклов переключения

Allmänna uppgifter

Montageskena obestyckad
TS 35
Testknapp finns
Ja
Version av testknapp
låsbar, vid borttagning av spärrlåset
Återfjädrande testknapp
Mekanisk indikator för brytarläge
Ja
Цветовой код
черный

Isolationskoordinater

Märkspänning
250 V
Nedsmutsningsgrad
2
Överspänningskategori
III
Isoleringsmaterialgrupp
IIIa
Kryp- och luftsträcka styrsida - belastningssida
≥ 8 mm
Spänningstålighet styrsida - lastsida
5 kVeff / 1min
Spänningstålighet för intilliggande kontakter
2,5 KVeff / 1 Min.
Spänningstålighet för öppna kontakter
1 kVeff / 1 min
Импульсное перенапряжение, до
5 кВ (1,2/50 мкс)
Вид защиты
IP20

Ytterligare information om godkännanden/normer

Certifikat-nr (CSA) relä
249409-2426937
Certifikat-nr (CSA) bas
249409-2295474
Certifikat-nr (DNV)
TAA000011A
Certifikat-nr (cURus) bas
E223759

Anslutningsdata

Ledaranslutningsteknik
Skruvanslutning
Avisoleringslängd nominellt
8 mm
Åtdragningsmoment, min.
0,5 Nm
Åtdragningsmoment, max.
0,7 Nm
Anslutningsområde, märkarea
2,5 mm²
Anslutningsområde, min.
1 mm²
2,5 mm²
Сечение подключаемого провода, одножильного, мин.
1 mm²
Сечение подключаемого проводника, однопроволочного, макс.
2,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
1 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
1 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
1 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
2,5 mm²
Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.
1 mm²
Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.
1,5 mm²
Klingmått
Размер PZ1

Viktig hänvisningstext

Produktinformation
IP20 utan ansluten ledare vid helt öppen klämbygelanslutning.

Klassificeringar

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
