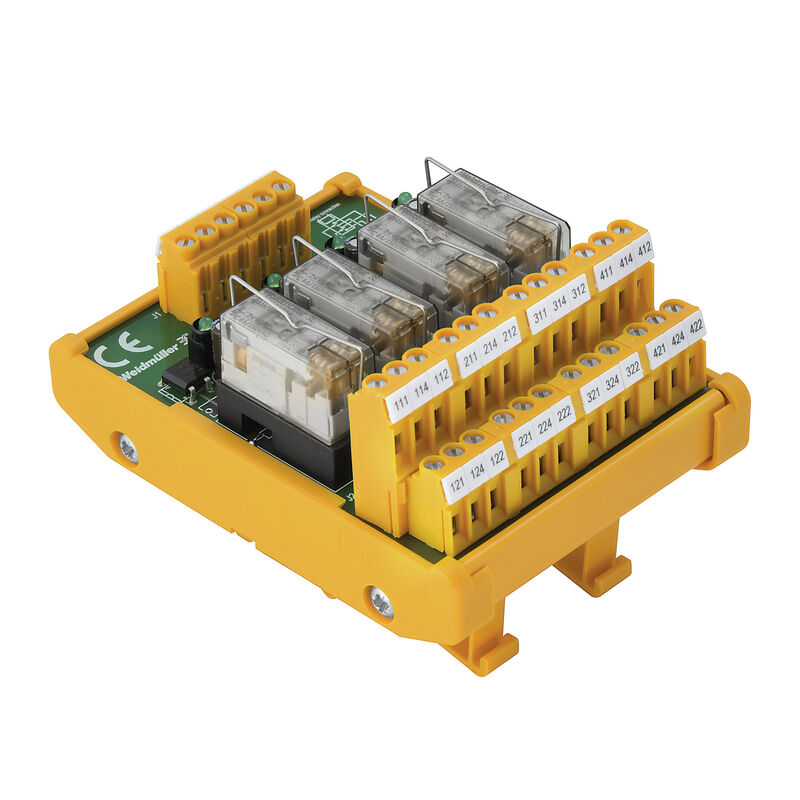

RSM-4 230VAC 2CO Z

RSM-4 230VAC 2CO Z

Este producto pronto dejará de estar disponible.

Interfaz, RSM, Conexión directa

N.º de artículo 1448810000
Descargar hoja de datos Descargas de productos
Productos relacionados 16
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos nominales UL Características generales Datos de conexión Especificaciones Especificaciones de entrada Especificaciones de salida Aislamiento aplicado (EN50178) Aislamiento aplicado (EN50178) Conexión de campo Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E141197

Datos generales para pedido

バージョン
Interfaz, RSM, Conexión directa
Código
1448810000
유형
RSM-4 230VAC 2CO Z
GTIN(EAN)
4050118253153
Кол.
1 Pieza
Estado de entrega
Este artículo no estará disponible en el futuro.
Última fecha de pedido
/Date(1770678000000)/

Dimensiones y pesos

Profundidad
66 mm
Profundidad (pulgadas)
2,598 inch
Height
109 mm
Altura (pulgadas)
4,291 inch
Anchura
75 mm
Anchura (pulgadas)
2,953 inch
Масса нетто
202,314 g

Temperaturas

Temperatura de almacenamiento
-40...60 °C
Temperatura de servicio
-25...50 °C

Conformidad medioambiental del producto

RoHS megfelelőségi állapot
Conforme con exención
RoHS Exemption (if applicable/known)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
66e752f3-a24f-4fef-89c4-f29f52d01390

Datos nominales UL

Temperatura de funcionamiento UL, máx.
25 °C
Temperatura de funcionamiento UL, mín.
0 °C
Tensión nominal CA UN (entrada)
230 V
Номинальное напряжение, переменный ток, UN (выход)
250 V
Corriente nominal Imáx. (salida)
4,6 A

Características generales

Indicación de estado LED por relé
Verde

Datos de conexión

Conexión (lado campo)
LM2NZF 5.08mm
Conexión (lado de control)
LMZF

Especificaciones

Vida útil mecánica
10 x 106 conmutaciones

Especificaciones de entrada

Tensión de entrada
230 V AC ± 10%
Corriente de entrada
3.3 mA

Especificaciones de salida

Tipo de relé
RCL
Tipo de salida
Contacto libre de potencial
Material de los contactos
AgNi 90/10
Tensión nominal
≤ 250 V AC
Máxima corriente permanente AC
5 A
Minimum contact voltage
5 V
Mínima corriente de contacto
0,1 A

Aislamiento aplicado (EN50178)

Grado de polución
2
Test pulzního napětí (1,2/50μs)
6 kV
Tensión de prueba de aislamiento AC
1,2 kV

Aislamiento aplicado (EN50178)

Tensión de aislamiento nominal de entrada
<50 V AC
Tensión de aislamiento nominal de salida
250 V AC
Categoría de sobretensión entrada/salida
III
Categoría de sobretensión, salida/salida
III
Grado de polución
2
Tensión de impulso(1,2/50µs)
6 kV
Tensión de prueba de aislamiento AC
1,2 kV
Distancia entrada/salida
≥ 5,5 mm

Conexión de campo

Flexible, máx. H05(07) V-K
1,5 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Longitud de desaislado
7 mm
Rígido, máx. H05(07) V-U
1,5 mm²
Rígido, mín. H05(07) V-U
0,5 mm²
Sección de conductor máx., AWG
AWG 14
Sección de conductor mín., AWG
AWG 26
Sección de embornado, máx.
2,5 mm²
Sección de embornado, mín.
0,13 mm²
Sección para puntera, max.
1,5 mm²
Tipo de conexión
Conexión directa

Clasificaciones

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
