S-1L+N-2L+N-3L+N-1000/16
製品イメージ
Similar to illustration
S-1L+N-2L+N-3L+N-1000/16

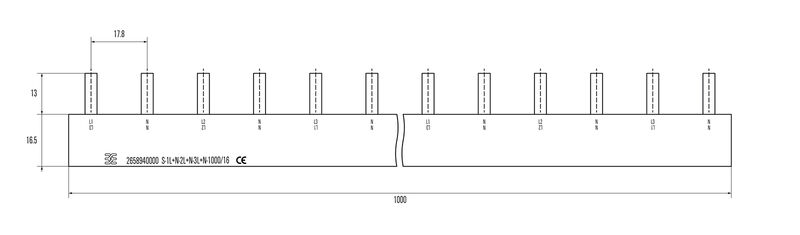

図面
S-1L+N-2L+N-3L+N-1000/16

S-1L+N-2L+N-3L+N-1000/16

位相バスバー (端子台), 80, 極数: 54, 絶縁: はい, 16

商品番号 2658940000
データシートのダウンロード 製品ダウンロード
付属品 6 関連製品 7
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材料データ 追加の技術データ 寸法 全般 評価データ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
適合

一般注文データ

バージョン
位相バスバー (端子台), 80, 極数: 54, 絶縁: はい, 16
注文番号
2658940000
種別
S-1L+N-2L+N-3L+N-1000/16
GTIN (EAN)
4050118671582
数量
15  items
配送ステータス
この記事は今後ご利用いただけなくなります。
利用可能期限
01.06.2025

寸法と重量

深さ
20.2  mm
奥行き（インチ）
0.795  inch
高さ
27.5  mm
高さ（インチ）
1.083  inch
幅
1,016  mm
幅（インチ）
40  inch
正味重量
751.467  g

温度

周囲温度
-5 °C…40 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%

材料データ

色
グレー

追加の技術データ

爆発試験バージョン
いいえ

寸法

ピッチ (mm) (P)
17.8  mm

全般

極数
54

評価データ

定格断面
16  mm²
定格電圧
400  V
定格電流
80  A

分類

ETIM 7.0
EC000215
ETIM 8.0
EC000215
ETIM 9.0
EC000215
ETIM 10.0
EC000215
ECLASS 11.0
27-37-13-06
ECLASS 12.0
27-37-13-06
ECLASS 13.0
27-37-13-06
ECLASS 14.0
27-37-13-06
ECLASS 15.0
27-37-13-06
