SAID-M8S-5-THR

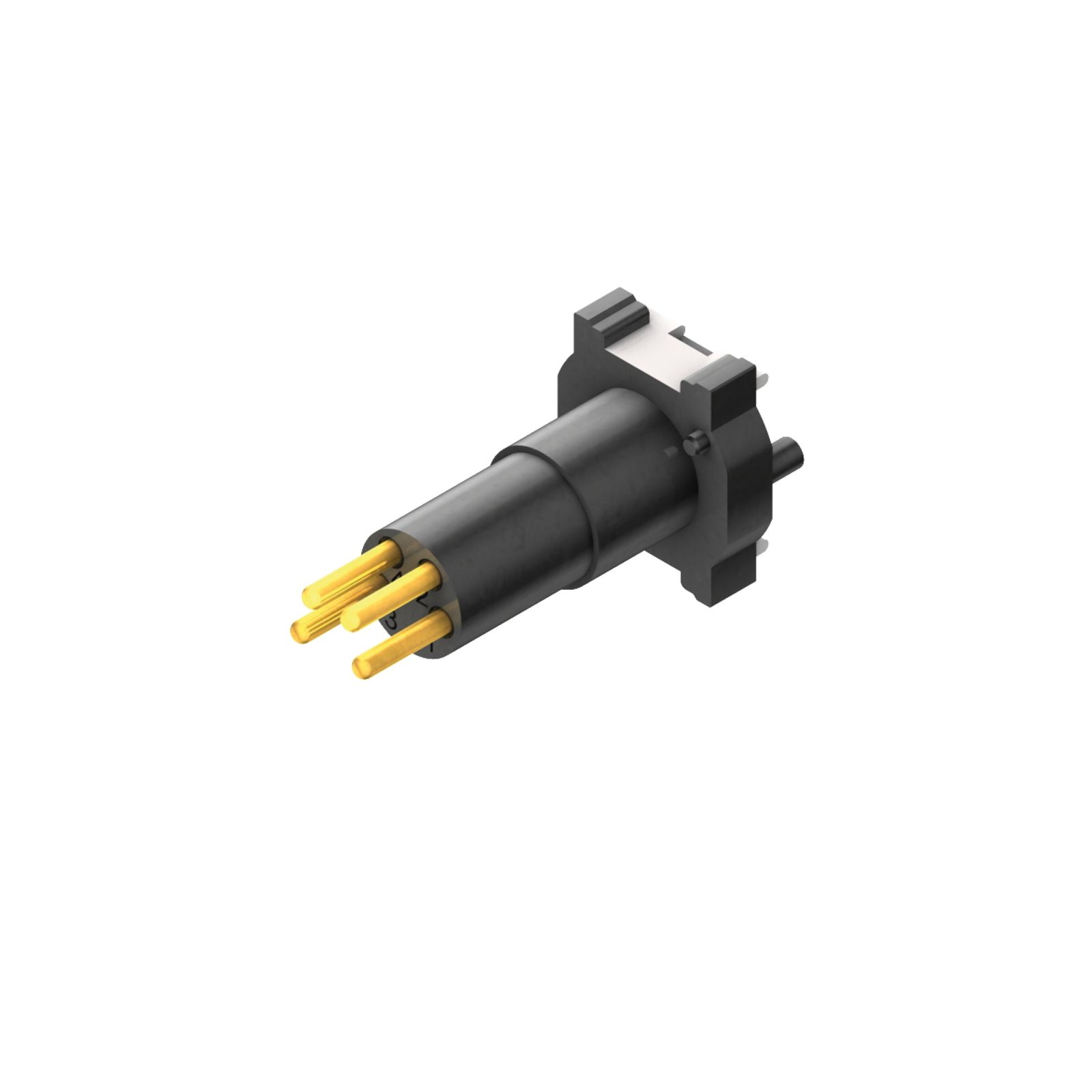

Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
SAID-M8S-5-THR

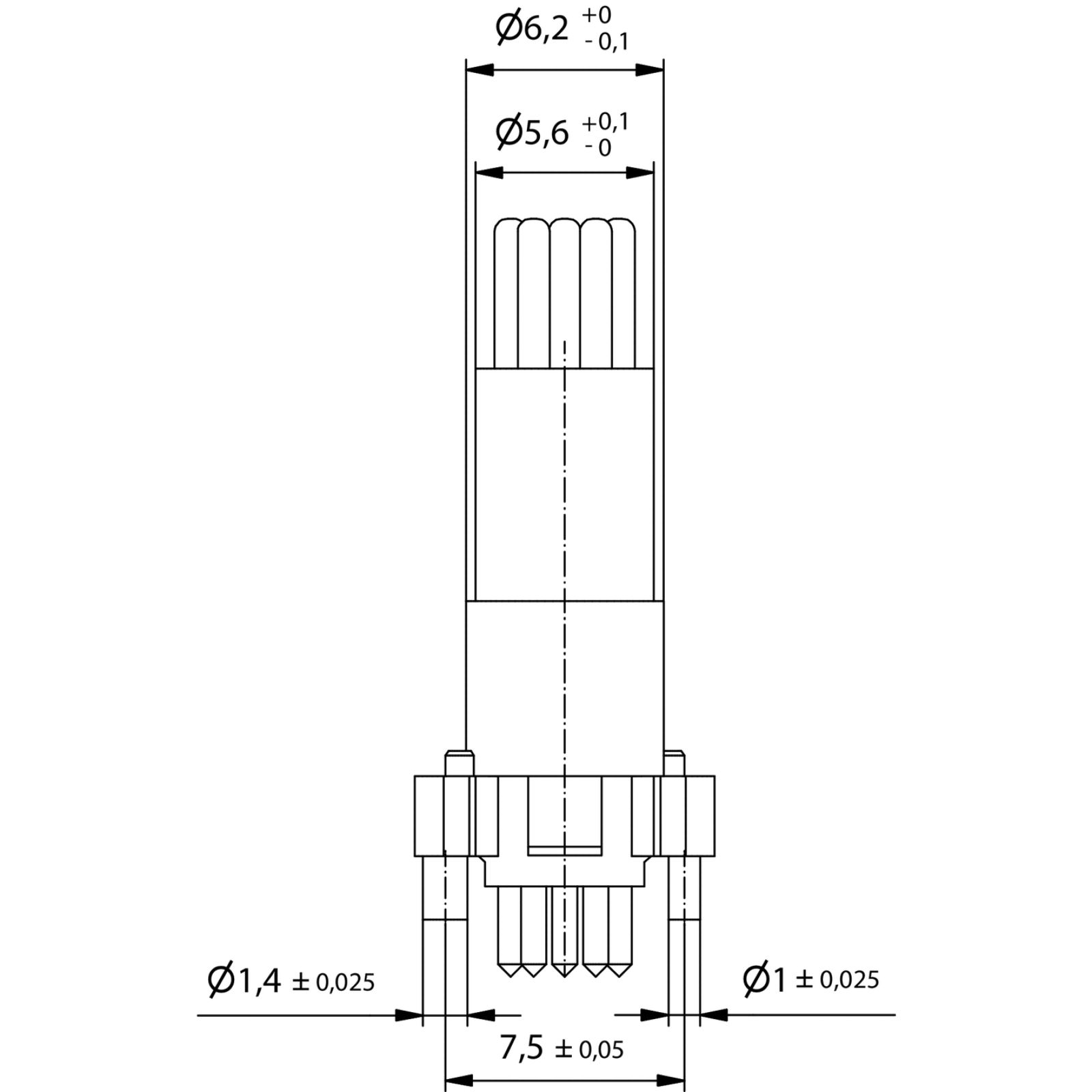

Rysunek wymiarowy
SAID-M8S-5-THR

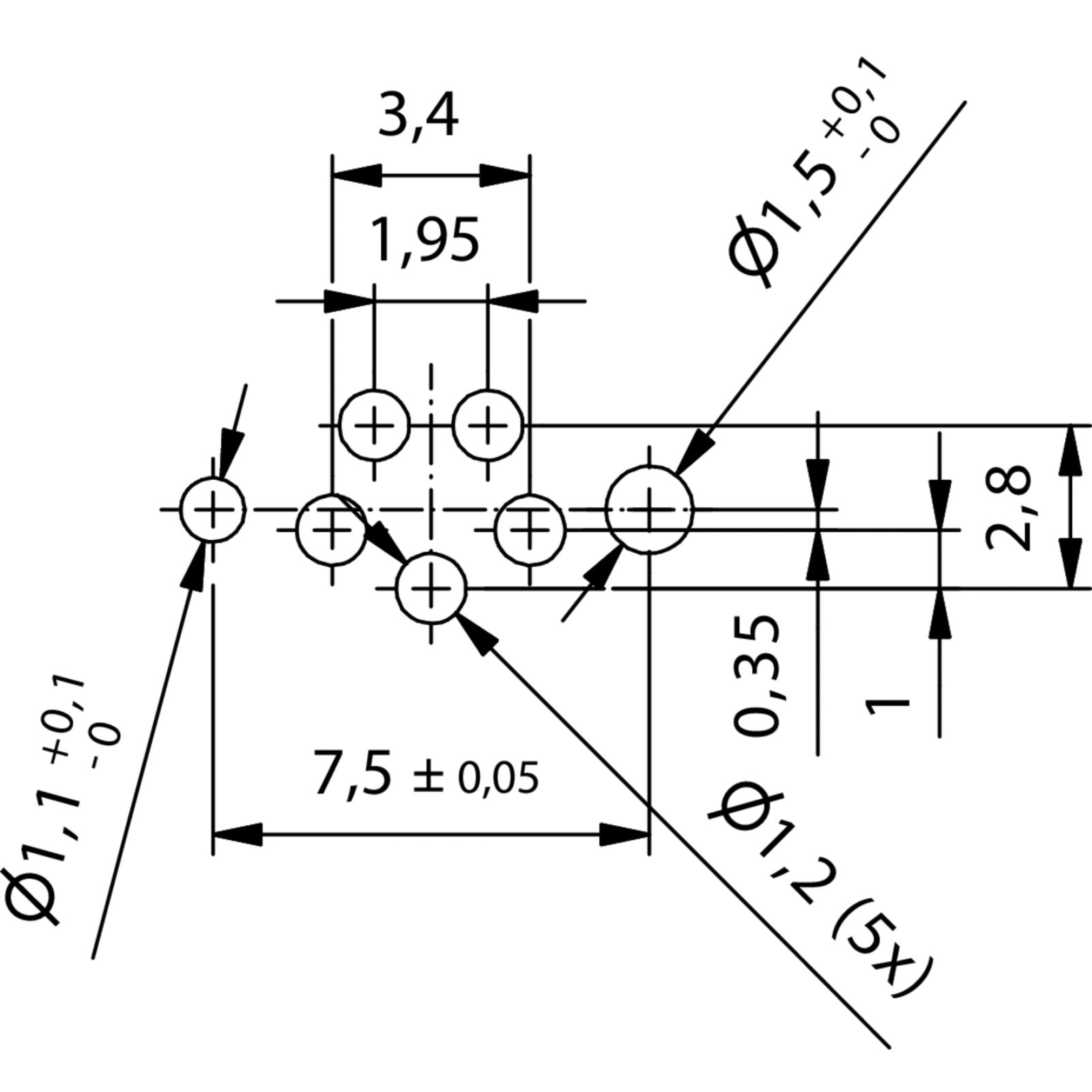

Układ płytek obwodu drukowanego
SAID-M8S-5-THR

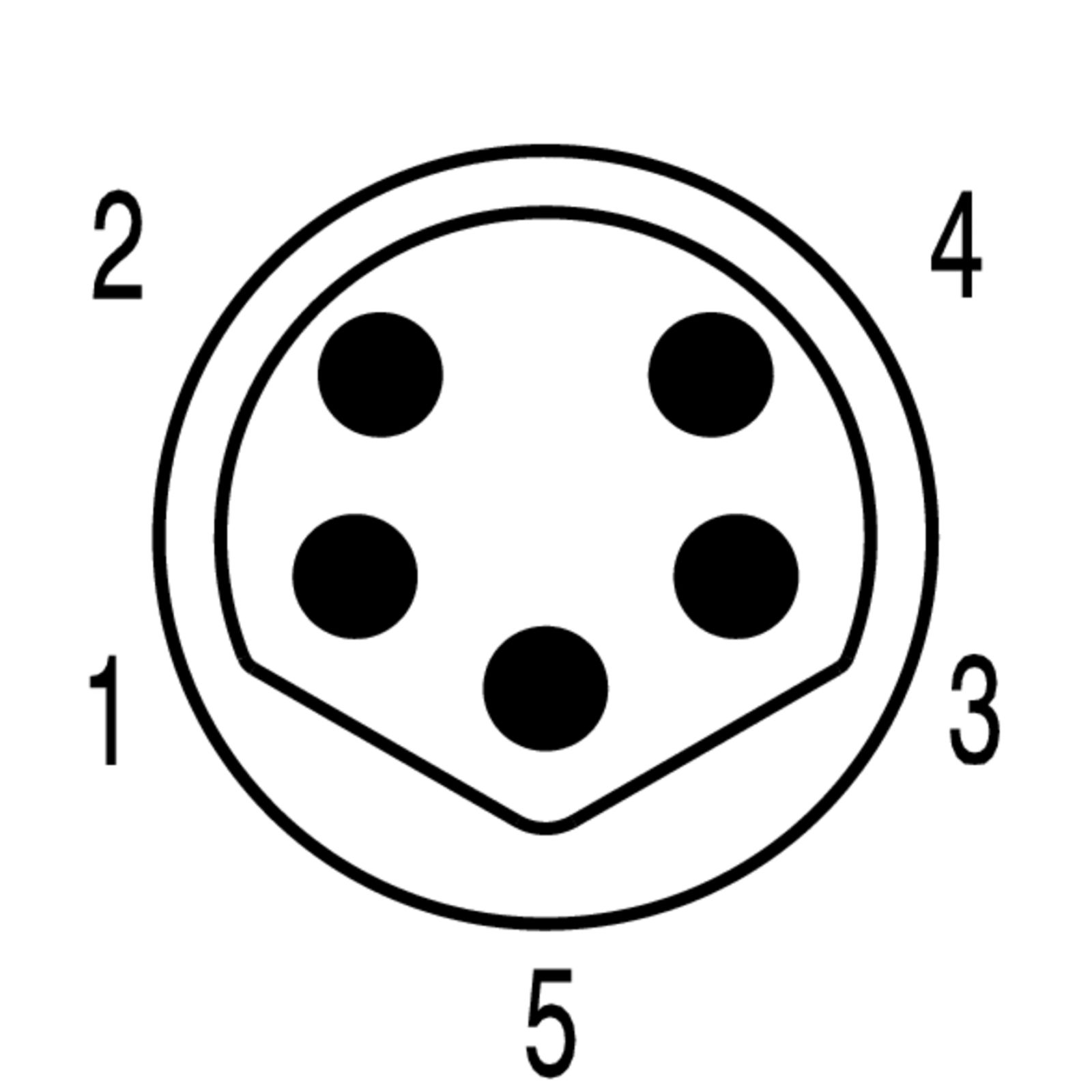

Schemat biegunów
Male

SAID-M8S-5-THR

Wtyk montażowy, M8, Gwint montażowy: , Liczba biegunów: 5, Długość przewodu plecionego / kabla:

Nr. produktu 2424030000
Pobierz kartę katalogową Wsparcie inżynieryjne
Produkty pokrewne 15
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Dane techniczne złącza wtykowego do płytek drukowanych Dane ogólne Dane materiałowe Parametry systemu Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Wtyk montażowy, M8, Gwint montażowy: , Liczba biegunów: 5, Długość przewodu plecionego / kabla:
Nr zam.
2424030000
Typ
SAID-M8S-5-THR
GTIN (EAN)
4050118430400
Qty.
25 szt.

Wymiary i masa

Masa netto
2 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Dane techniczne złącza wtykowego do płytek drukowanych

Collegamento schermato
Nie
Házak
Kołek M8
Kódolás
Kodowanie B
Pólusszám
5
Névleges feszültség
30 V
Névleges feszültség
60 V (3-biegunowy) / 30 V (4-,5- oraz 8-biegunowy)
Znamionowe natężenie prądu
4 A
Névleges áram
4 A (3-,4- oraz 5-biegunowy) / 1,5 A (8-biegunowy)
온도 범위
-25…95 °C
Védelmi osztály
IP67
Powierzchnia styku
Au (złoto)
Podstawowy materiał obudowy
LCP
Ścieżka połączenia
M8
Moment dokręcający
M8: 0,5 Nm
Stopień zanieczyszczenia
3 (2 w uszczelnionym obszarze)
Cykle wpinania
≥ 100
Materiał styków
Stop Cu
Materiał nakrętki blokującej
CuZn niklowany
Materiał obudowy montowanej kołnierzowo
CuZn niklowany

Dane ogólne

Liczba biegunów
5
UL 94 flammability rating
V-0
Kapslingsmaterial
LCP
Ścieżka połączenia
M8
Materiał styków
Stop Cu
Powierzchnia styku
Au (złoto)
Stopień ochrony
IP67
Cykle wpinania
≥ 100

Dane materiałowe

UL 94 éghetőségi osztály
V-0
Contact material
Stop Cu
Érintkező felület
Au (złoto)

Parametry systemu

Dugaszolási ciklusok
≥ 100
Number of poles
5
Protection degree
IP67
Érintkezősorok száma
1

Klasyfikacje

ETIM 8.0
EC003557
ETIM 9.0
EC003557
ETIM 10.0
EC003557
ECLASS 14.0
27-44-02-23
ECLASS 15.0
27-44-02-23
