SAIE-M12S-5B-H-LK
SAIE-M12S-5B-H-LK
Габаритный чертеж
SAIE-M12S-5B-H-LK
Вырез в панели
SAIE-M12S-5B-H-LK
Схема контактов
M12 = B-coded

SAIE-M12S-5B-H-LK

Данный продукт вскоре больше не будет доступен.

Последняя дата заказа: /Date(1793401200000)/

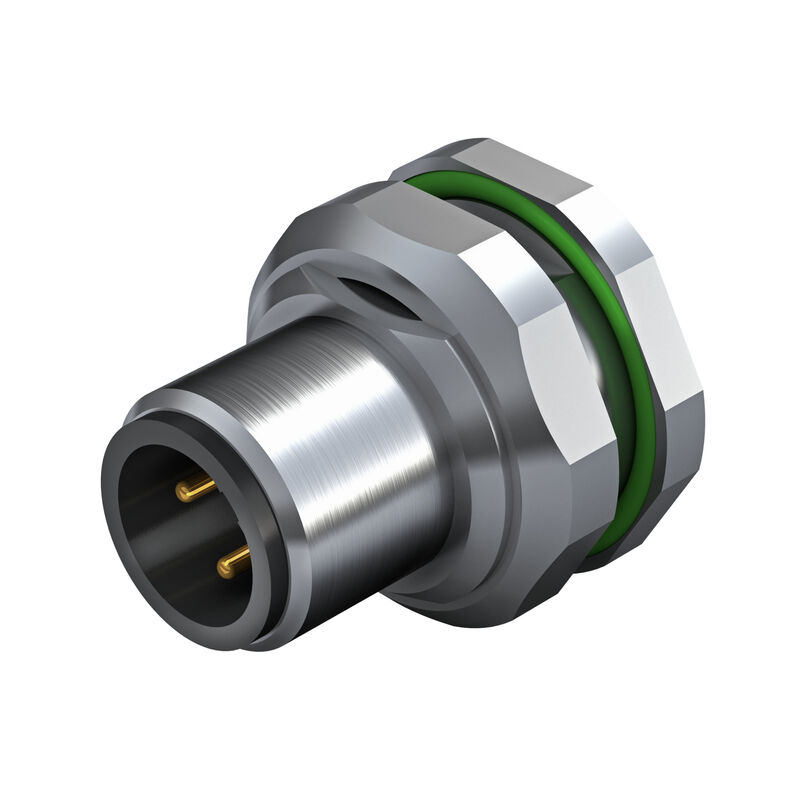

Встраиваемый штекер, M12, Монтажная резьба: M 16 x 1,5, Количество полюсов: 5, Длина жилы / кабеля:

№ продукта 2424240000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 2
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Technical data of PCB plug-in connector General Info Данные о материалах Системные параметры Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Verze
Встраиваемый штекер, M12, Монтажная резьба: M 16 x 1,5, Количество полюсов: 5, Длина жилы / кабеля:
Číslo objednávky
2424240000
Typ
SAIE-M12S-5B-H-LK
GTIN (EAN)
4050118432350
Množství
10 Штука

Размеры и массы

Čistá hmotnost
20 g

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует с исключением
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Technical data of PCB plug-in connector

Kódování
B-codiert
Povrch krytu
niquelado
Počet pólů
5
Připojení stínění
Nessuno
Skříně
Kołek M12
Typ montáže
Rear panel mounting
Jmenovité napětí
60 V
Jmenovité napětí
60 V
Jmenovitý proud
4 A
Jmenovitý proud
4 A
Rozsah teplot
-30…80 °C
Stupeň krytí
IP67
Поверхность контакта
Au (золото)
Основной материал корпуса
CuZn
никелированный
Připojovací závit
M12
Utahovací moment
M12: 0,8 Нм
Montážní závit
M 16 x 1,5
Rozpětí utahovacího momentu instalace
1.2 Nm
Utahovací moment instalace
  • макс.:
    1,2 Nm
Odpor izolace
100 MΩ
Степень загрязнения
3 (2 внутри герметичной области)
Циклы коммутации
≥ 100
Материал контакта
Сплав меди
Материал контргаек
CuZn, никелирование
Материал корпуса с фланцевым креплением
CuZn, никелирование

General Info

回路数
5
Hlavní materiál krytu
CuZn
никелированный
Соединительная резьба
M12
Материал контакта
Сплав меди
Povrch kontaktu
Au (золото)
Вид монтажа
Монтаж на заднюю панель
Вид защиты
IP67
Циклы коммутации
≥ 100

Данные о материалах

Materiál kontaktu
Сплав меди
Povrch kontaktu
Au (золото)

Системные параметры

Cykly zapojování
≥ 100
Množství řady kolíků
1
Odpor izolace
100 MΩ
Počet pólů
5
Stupeň krytí
IP67

Классификации

ETIM 8.0
EC003569
ETIM 9.0
EC003569
ETIM 10.0
EC003569
ECLASS 14.0
27-44-01-09
ECLASS 15.0
27-44-01-09
