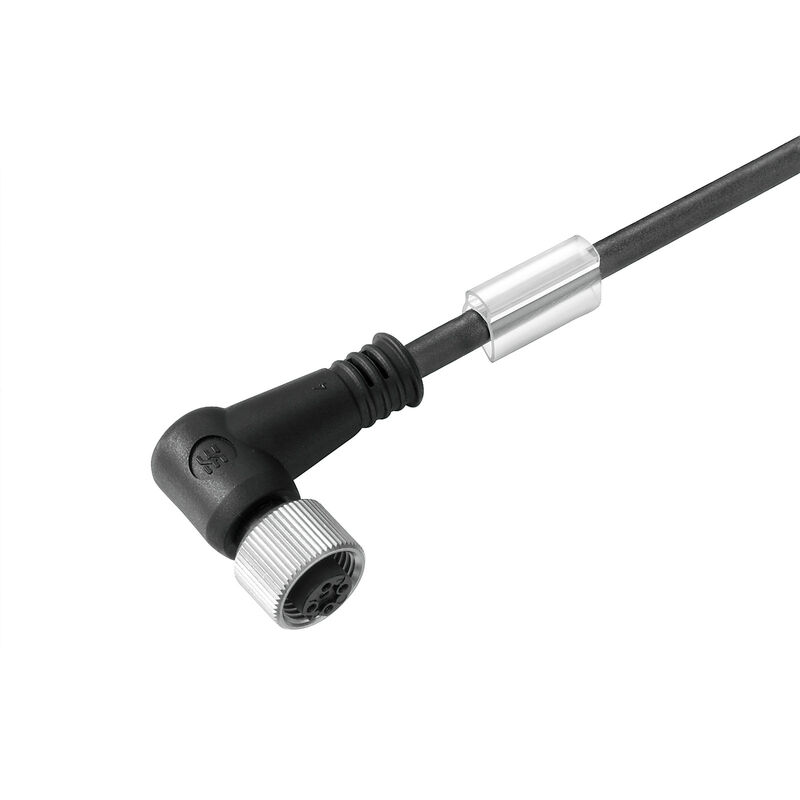

SAIL-M12BW-8-10U
SAIL-M12BW-8-10U
Dessin coté
Angled socket
SAIL-M12BW-8-10U
Schéma des pôles
M12 = A-coded
SAIL-M12BW-8-10U
Schéma

SAIL-M12BW-8-10U

Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 8, 10 m, Femelle coudée, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1883461000
Fiche technique Soutien à l'ingénierie
Accessoires 7 Autres produits de la même gamme 12
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Tekniska data för kabel Caractéristiques techniques générales Propriétés électriques Normes générales Normes Mâle gauche Mâle droite Illustrations du produit Classifications

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

Informations générales de commande

Версия
Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 8, 10 m, Femelle coudée, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Заказ №
1883461000
Тип
SAIL-M12BW-8-10U
GTIN (EAN)
4032248487899
Qté.
1 Pièce

Dimensions et poids

Poids net
458 g

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme avec exemption
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Tekniska data för kabel

Długość kabla
10 m
Возможно использование с троссом для протяжки
Oui
Галогены
Non
Диапазон температур, движущ.
-30...90 °C
Диапазон температур, стацион.
-40...90 °C
Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
10493 (80 °C / 300 V)
Изоляция
PP
Количество жил
8
Количество контактов
8
Комбинированный кабель
Non
Материал оболочки
PUR
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
Наружный диаметр
5.9 mm ± 0.2 mm
Настраиваемая длина кабеля
Non
Облучение с перекрестными связями
Non
Огнестойкость
selon CEI 60332-2-2
Поперечное сечение жилы
0,25 mm²
Прочность при кручении
180 °/m
Радиус изгиба мин., изменяющийся
10 x diamètre du câble
Радиус изгиба, мин., постоянный
5 x diamètre du câble
Скорость
5 m/s
Стойкость к сварочным искрам
Non
Ускорение
5 m/s²
Устойчивые к каплям сварочного металла
Non
Цвет оболочки
noir
Цветовая кодировка
blanc
brun
vert
jaune
gris
rose
bleu
Rouge
Циклы сгиба
1 million
Экранированный
Non

Caractéristiques techniques générales

LED
Non
Вид защиты
IP65
IP67
IP68
Vissé
Диапазон температур корпуса
-25...+85 °C
Исполнение
Femelle coudée
Кодировка
Codage A
Материал контакта
CuZn
Материал резьбового кольца
Laiton, nickelé
Момент затяжки
M12: 1.0 Nm
Номинальное напряжение
30 V
Номинальный ток
2 A
Основной материал корпуса
TPU
Поверхность контакта
doré
Размер под ключ
13 mm
соединено перемычкой
Non
Соединительная резьба
M12
Сопротивление изоляции
≥ 108 Ω
Степень загрязнения
3
Циклы коммутации
≥ 100

Propriétés électriques

Номинальное напряжение
30 V
Номинальный ток
2 A (8 pôles) / 1,5 A (12 pôles)
Сопротивление изоляции
≥ 108 Ω

Normes générales

Norma dot. łączników wtykowych
CEI 61076-2-101
Nr certyfikatu (cULus)
E307231

Normes

Norma dot. łączników wtykowych
CEI 61076-2-101

Mâle gauche

Штекер левый
M12, Codage A, Nombre de pôles.: 8, Contact femelle, Coudé à 0°, Prise mâle, non blindé

Mâle droite

Штекер правый
Extrémité libre du conducteur

Illustrations du produit

Titre d'illustration #96 06
L'outil idéal : Screwty ® avec fonction de serrage
Légende 06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
