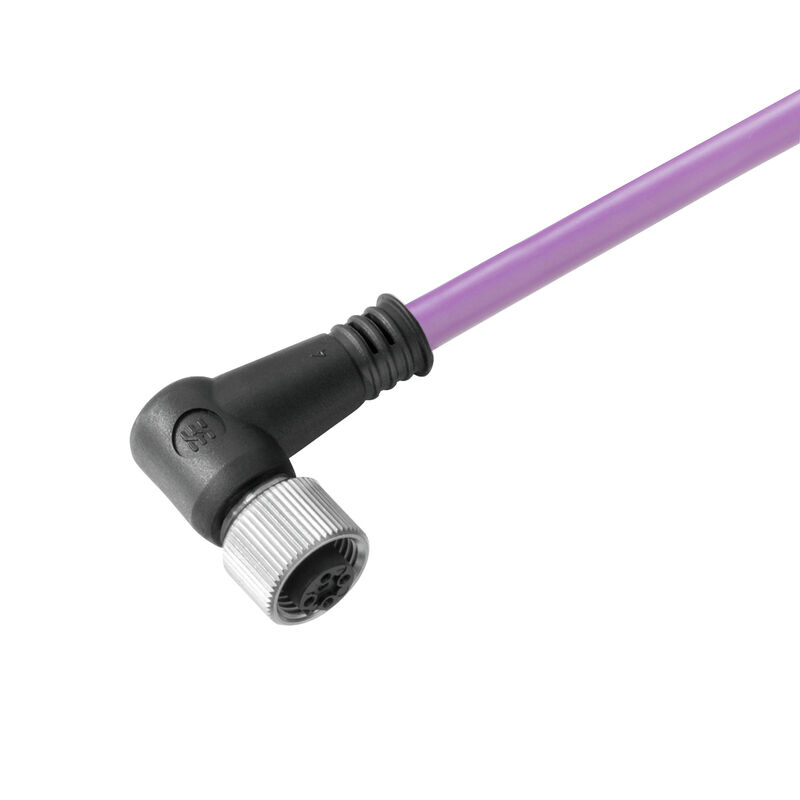

SAIL-M12BW-PB-1.5D
SAIL-M12BW-PB-1.5D
Profilritning
Socket
SAIL-M12BW-PB-1.5D
Polschema
Socket
SAIL-M12BW-PB-1.5D
Kopplingsbild
SAIL-M12BW-PB-1.5D
Det idealiska verktyget: Screwty ® med momentfunktion
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-PB-1.5D

Denna produkt är inte längre tillgänglig.

Bussledning, En ände utan kontakt, M12, Antal poler: 2, 1.5 m, Hona, vinklad, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt ID 1062300150
Download datablad Teknisk support
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Kábel műszaki adatai Dane ogólne techniczne Elektriska egenskaper Allmänna standarder wtyki lewe wtyki prawe Klassificeringar

Godkännanden

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E307231

Allmänna beställningsdata

Version
Bussledning, En ände utan kontakt, M12, Antal poler: 2, 1.5 m, Hona, vinklad, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Référence
1062300150
Típus
SAIL-M12BW-PB-1.5D
GTIN (EAN)
4032248812318
Förp.
1 items
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1777500000000)/

Mått och vikter

Nettovikt
94,16 g

Miljööverenstämmelse för produkt

Statut de conformité RoHS
Kompatibel med undantag
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

viola
Accélération
5 m/s²
Blindé
Tak
Codage couleur
czerwony
zielony
Cycles de courbure
2 Mio
Câble hybride
Нет
Diamètre extérieur
7.8 mm ± 0.2 mm
Gaine selon UL AWM
20236 (80 °C / 30 V)
Halogène
Nej
Isolation
TPE
Longueur de câble configurable
Nej
Longueur du câble
1,5 m
Matériau de la gaine
PUR
Nombre de pôles
2
Plage de température, en mouvement
-20...60 °C
Plage de température, fixe
-40...70 °C
Rayon de courbure, min., fixe
7,5 x kabeldiameter
Rayon de courbure, mobile
12 x kabeldiameter
Résistance de soudage
Nej
Réticulé par irradiation
Nej
Section de l'âme AWG
AWG 24
Section max. du conducteur (Impression/en ligne)
PUR 0,25 mm² / PVC 0,34 mm²
Tropicalisé (résistant aux perles de soudure)
Nej
Utilisation sur chaîne porte-câbles
Ja
Vitesse
3 m/s

Dane ogólne techniczne

Codage
Kodowanie B
Dugaszolási ciklusok
≥ 100
Filetage du raccordement
M12
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-25…+80 °C
LED
Nej
Meghúzási nyomaték
M12: 0,8 - 1,2 Nm
Menetes gyűrű anyaga
Mässing, förnicklad
Névleges feszültség
250 V
Névleges áram
4 A
Szennyezés súlyossága
3
Változat
Hona, vinklad
Védelmi osztály
IP67
áthidalt
Nej
Érintkező anyaga
Ni/Au
Érintkező felület
förgylld

Elektriska egenskaper

Tension nominale
250 V

Allmänna standarder

Nº de certificat (cULus)
E307231

wtyki lewe

Csatlakozó, bal
M12, Kodowanie B, IP67, styk żeński, zakrzywiony 90°, Tworzywo sztuczne, Ekranowane

wtyki prawe

Csatlakozó, jobb
свободный конец провода

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
