SAIL-M12BW-T-1.5P
SAIL-M12BW-T-1.5P
Dimensioned drawing
SAIL-M12BW-T-1.5P
Pole scheme
Socket
SAIL-M12BW-T-1.5P
Wiring diagram
SAIL-M12BW-T-1.5P
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-T-1.5P

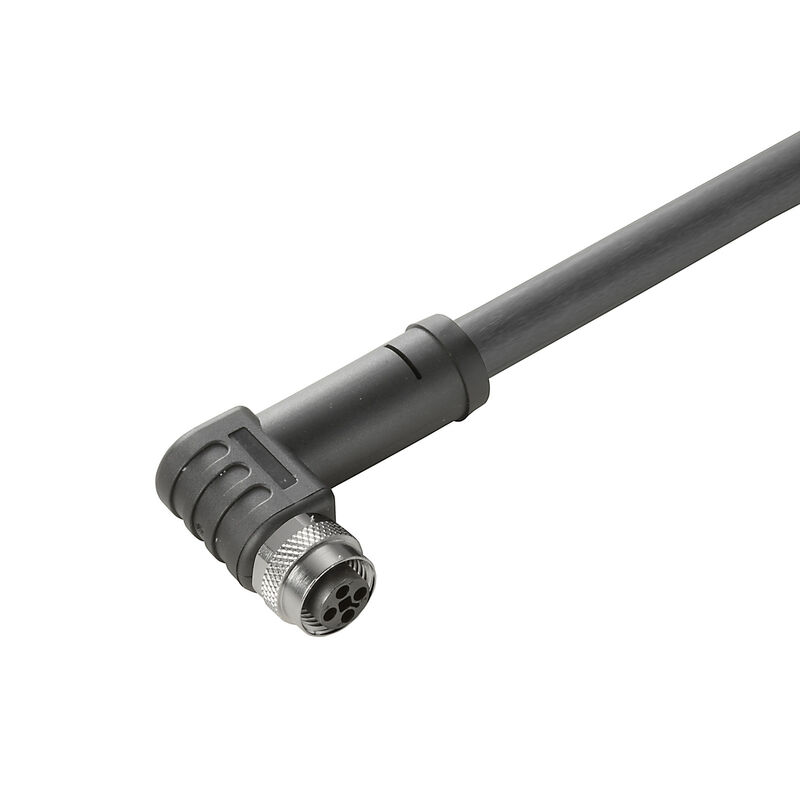

Power cable, One end without connector, M12, Number of poles : 4, 1.5 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

Ürün No. 2050560150
Veri sayfasını indir Mühendislik desteği
İlgili ürünler 4
Approvals General ordering data Dimensions and weights Environmental Product Compliance Technical specifications for cable Allmänna tekniska data Electrical properties General standards Standards Plug, left Plug, right Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E310075

General ordering data

Utförande
Power cable, One end without connector, M12, Number of poles : 4, 1.5 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
Art.nr.
2050560150
Typ
SAIL-M12BW-T-1.5P
GTIN (EAN)
4050118441734
Qty.
1 adet

Dimensions and weights

Net weight
100 g

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technical specifications for cable

Возможно использование с троссом для протяжки
Yes
Галогены
No
Диапазон температур, движущ.
-40...90 °C
Диапазон температур, стацион.
-50...90 °C
Длина кабеля
1,5 m
Изоляция
PP
Количество контактов
4
Материал оболочки
PUR
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20234 (80 °C / 1000 V)
Наружный диаметр
9.6 mm ± 0.3 mm
Настраиваемая длина кабеля
No
Облучение с перекрестными связями
No
Поперечное сечение жилы
1,5 mm²
Радиус изгиба мин., изменяющийся
7.5 x cable diameter
Радиус изгиба, мин., постоянный
4 x cable diameter
Скорость
5 m/s
Стойкость к сварочным искрам
No
Ускорение
5 m/s²
Устойчивые к каплям сварочного металла
No
Цвет оболочки
black
Цветовая кодировка
black
blue
white
brown
Циклы сгиба
10 Mio
Экранированный
No

Allmänna tekniska data

Anslutningsgänga
M12
Anslutningsvridmoment
M12: 1.0 Nm
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kodering
T-coded
Kontaktyta
Gold-plated
LED
No
Märkström
12 A
Nedsmutsningsgrad
3
Nominell spänning
63 V
Nyckelbredd
13 mm
Skyddsklass
IP67
when screwed in
Stickcykler
≥ 100
Temperaturområde kapsling
-40 … +85 ° C
Utförande
Socket, angled

Electrical properties

Номинальное напряжение
63 V
Сопротивление изоляции
108 Ω

General standards

Вилочный разъем, стандарт
IEC 61076-2-111
Сертификат № (cULus)
E310075

Standards

Вилочный разъем, стандарт
IEC 61076-2-111

Plug, left

Stickkontakt vänster
M12, T-coded, IP67, male contact, angled 90°, Plastic, unshielded

Plug, right

Stickkontakt höger
free conductor end

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
