SAIL-M12GM12G-CD-2.3A
SAIL-M12GM12G-CD-2.3A
Rysunek wymiarowy
Male, straight
SAIL-M12GM12G-CD-2.3A
Rysunek wymiarowy
Straight socket
SAIL-M12GM12G-CD-2.3A
Schemat biegunów
M12 = A-coded
SAIL-M12GM12G-CD-2.3A
Schemat biegunów
M12 = A-coded
SAIL-M12GM12G-CD-2.3A
Schemat połączeń
SAIL-M12GM12G-CD-2.3A
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-CD-2.3A

Ten produkt będzie wkrótce niedostępny.

Ultima data dell’ordine: /Date(1790719200000)/

Produktalternative: 1964710250

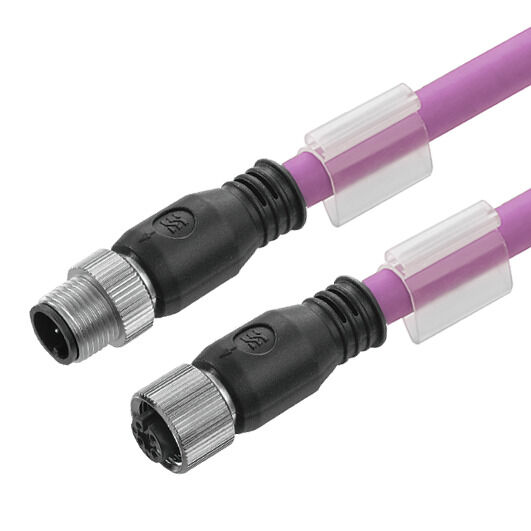

Câble de bus, Câble de raccordement, M12 / M12, Nombre de pôles: 5, 2.3 m, Mâle, droit - Femelle, droite, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Nr. produktu 1964710230
Pobierz kartę katalogową 제품 다운로드 Wsparcie inżynieryjne
Produkty pokrewne 16
Agréments Informations générales de commande Méretek és tömegek Conformité environnementale du produit Technische Daten Kabel Allgemeine Technische Daten Propiedades eléctricas General standards Plug, left Plug, right Classifications

Agréments

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Informations générales de commande

Ausfuehrung
Câble de bus, Câble de raccordement, M12 / M12, Nombre de pôles: 5, 2.3 m, Mâle, droit - Femelle, droite, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Best.-Nr.
1964710230
Art
SAIL-M12GM12G-CD-2.3A
GTIN (EAN)
4050118394009
Qty.
1 Darab
Szállítás állapota
Ez a termék már nem kapható.
Ultima data dell’ordine
/Date(1790719200000)/
Produktalternative
[1964710250](~/p/1964710250)

Méretek és tömegek

Länge
2,3 m
Hossz, inch
90,551 inch
Peso netto
100 g

Conformité environnementale du produit

RoHS-Konformitätsstatus
Conforme avec exemption
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Acceleration
7 m/s²
Außendurchmesser
6.9 mm ± 0.3 mm
Bending cycles
5 Mio
Bending radius, min., moving
10 x Kabeldurchmesser
Cable length
2,3 m
Configurable cable length
No
Core cross-section
0,34 mm²
Farbcodierung
red
black
white
blue
Halogen
No
Hybridleitung
Yes
Insulation
PE
Number of wires
5
Polzahl
5
Resistance to oils
EN 50363-10-2
Resistance to spread of flame
Según IEC 60332-1-2
De conformidad con la norma UL1581 UL/ CUL FT1
Schweißfunkenbeständigkeit
No
Schweißperlenfest
No
Sheath material
PUR
Sheathing colour
violet
Shielded
Yes
Strahlenvernetzt
No
Suitable for cable carriers
Yes
Temperaturbereich, bewegt
-20...80 °C
Wire cross section (Print/Online)
2 x 0.34 mm² + 2 x 0.22 mm²

Allgemeine Technische Daten

Anschlussgewinde
M12 / M12
Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
Ausführung
Stift, gerade - Buchse, gerade
Codierung
A-coded
gebrückt
No
Gehäusebasismaterial
PUR
Kontaktmaterial
CuZn35PB2
Kontaktoberfläche
Gold-plated
LED
No
Material Gewindering
laton, niquelado
Nennspannung
125 V
Nennstrom
4 A
Schutzart
IP67
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Propiedades eléctricas

Nennspannung
125 V

General standards

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Plug, left

Stecker links
M12, A-coded, Number of poles: 5, male contact, straight, plug, shielded

Plug, right

Stecker rechts
M12, A-coded, Number of poles: 5, female contact, straight, plug, shielded

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
