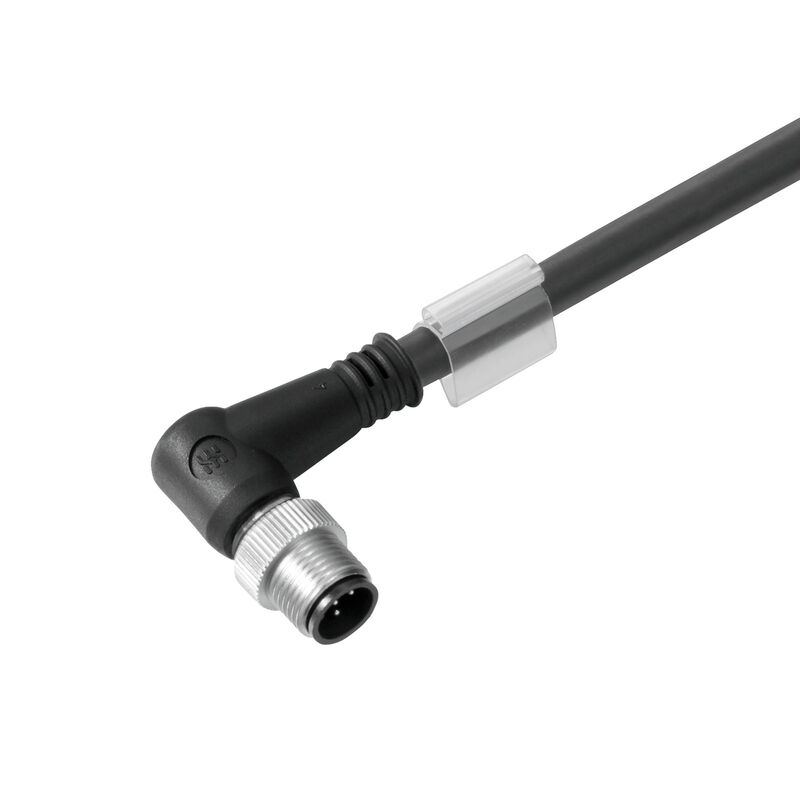

SAIL-M12W-5S1.5U
SAIL-M12W-5S1.5U
Rozměrový výkres
Male, angled
SAIL-M12W-5S1.5U
Schéma pólů
M12, pin, A-coded
SAIL-M12W-5S1.5U
Schéma připojení

SAIL-M12W-5S1.5U

Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 5, 1.5 m, pin, 90°, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1906520150
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E307231

Všeobecné objednací údaje

Ausfuehrung
Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 5, 1.5 m, pin, 90°, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Código
1906520150
Tipo
SAIL-M12W-5S1.5U
GTIN (EAN)
4032248529957
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
76,56 g

Shoda produktu s prostředím

Estado de cumplimiento de la directiva RoHS
V souladu s výjimkou
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Außendurchmesser
5.7 mm ± 0.2 mm
Barva opláštění
černá
Bez LABS
Ano
Cykly ohybu
2 mil.
Délka kabelu
1,5 m
Farbcodierung
modrá
bílá
hnědá
šedá
černá
Halogen
Ne
Hydrolýza a odolnost proti mikrobům
Ano
Irradiation crosslinked
Ne
Izolace
PP
Konfigurovatelná délka kabelu
Ne
Materiál pláště
PUR
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Odolnost vůči olejům
v souladu s IEC 60811:404
Poloměr ohybu, min., pohyblivý
10 x průměr kabelu
Poloměr ohybu, min., stacionární
5x průměr kabelu
Polzahl
5
Průřez jádra
0,34 mm²
Rychlost
200 m/s
Schweißfunkenbeständigkeit
Ne
Schweißperlenfest
Ne
Stíněný
Ano
Temperaturbereich, bewegt
-25...80 °C
Temperaturbereich, fest verlegt
-40...80 °C
Torsionsfestigkeit
0 °/m
Vhodné pro nosiče kabelů
Ano
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Zrychlení
5 m/s²
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)

Všeobecné technické údaje

Anslutningsvridmoment
M12: 0,8 - 1,2 Nm
Cicli di inserimento
≥ 100
Codificación
A-kódování
Grado di protezione
IP65
IP66
IP67
IP68
přišroubované
Housing main material
PUR
jumpered
Ne
LED
Ne
Materiał pierścienia gwintowanego
Tlakově litý zinek
Névleges áram
4 A
Rosca de conexión
M12
Résistance d'isolation
108 Ω
Superficie de contacto
Pozlacené
Tension nominale
60 V
Version
pin, 90°
Диапазон температур корпуса
-25…+85 °C
오염 심각도
3

Elektrické vlastnosti

Isolationswiderstand
108 Ω
Nennspannung
60 V

Obecné standardy

Standardní konektor
IEC 61076-2-101
Č. osvědčení (cULus)
E307231

Standardy

Standardní konektor
IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, IP69, Kontakt samec, S úhlem 90°, Plast, stíněné

Konektor, pravý

Plug right
volný konec vodiče

Obrázky produktů

Název ilustrace 06
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
