SAIL-M12W-PB-10D
SAIL-M12W-PB-10D
Disegno quotato
Male, angled
SAIL-M12W-PB-10D
Schema dei poli
Pin
SAIL-M12W-PB-10D
Schema elettrico
SAIL-M12W-PB-10D
L'utensile ideale: Screwty ® con funzione di coppia
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12W-PB-10D

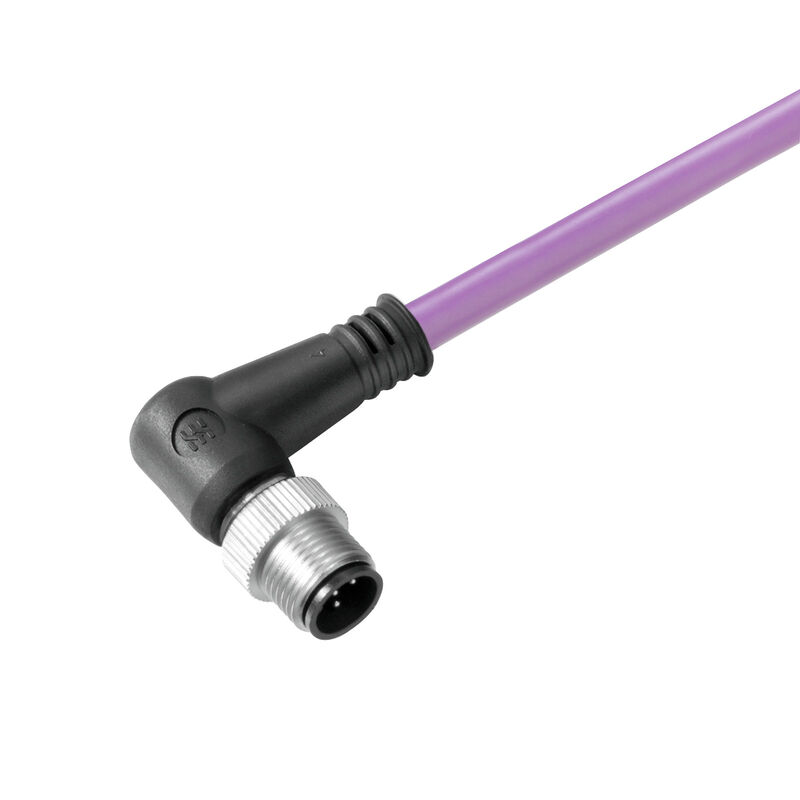

Cavo per bus, Un’estremità senza connettore, M12, Numero di poli: 2, 10 m, Connettore maschio, angolato, Schermato: Sì, LED: No, Materiale della guaina: PUR, Alogeni: No

항목 번호 1061971000
데이터 시트 다운로드 Supporto ingegneristico Download dei prodotti
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici generali Proprietà elettriche Standard generali Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E307231

Dati generali per l’ordinazione

Version
Cavo per bus, Un’estremità senza connettore, M12, Numero di poli: 2, 10 m, Connettore maschio, angolato, Schermato: Sì, LED: No, Materiale della guaina: PUR, Alogeni: No
N. d’ordine
1061971000
Tipo
SAIL-M12W-PB-10D
GTIN (EAN)
4032248811618
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
758 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Dati tecnici del cavo

accelerazione
5 m/s²
Alogeni
No
cicli di piegatura
2 Mio
Colore della guaina
viola
Colour coding
rosso
verde
Configurable cable length
No
Hybrid cable
No
Idoneità all'installazione con catene portacavi
Sì
Isolamento
TPE
Lunghezza del cavo
10 m
Odporne na ściegi spawalnicze
No
Outer cladding in accordance with UL AWM style
20236 (80 °C / 30 V)
Raggio di curvatura min., fisso
7,5 x diametro cavo
Raggio di curvatura min., mobile
12 x diametro cavo
Resistencia a chispas de soldadura
No
Reticulado por radiación
No
Schermato
Sì
Sección del conductor AWG
AWG 24
Sezione incrociata cavo (stampa/online)
PUR 0,25 mm² / PVC 0,34 mm²
Sheath material
PUR
Speed
3 m/s
Temperature range, stationary
-40...70 °C
Ytterdiameter
7.8 mm ± 0.2 mm
Zakres temperatur, zmienny, min. / maks.
-20...60 °C
Количество контактов
2

Dati tecnici generali

Campo di temperatura custodia
-25…+80 °C
Cicli di inserimento
≥ 100
Codifica
Codificato B
Coppia di serraggio
M12: 0,8 - 1,2 Nm
Corrente nominale
4 A
Filettatura del collegamento
M12
Grado di lordura
3
Grado di protezione
IP67
LED
No
Materiale anello filettato
ottone, nichelato
Materiale base della custodia
PUR
Materiale dei contatti
Ni/Au
ponticellato
No
Superficie dei contatti
dorata
Tensione nominale
250 V
Versione
Connettore maschio, angolato

Proprietà elettriche

Nominal voltage
250 V

Standard generali

N° Certificato (cULus)
E307231

Connettore maschio sx

Spina di collegamento a sinistra
M12, Codificato B, IP67, Contatto maschio, Angolato a 90°, Plastica, schermate

Connettore maschio dx

Spina di collegamento a destra
estremità conduttore libera

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
