SAIL-M12WM12G-PB-3.0D
SAIL-M12WM12G-PB-3.0D
Dessin coté
Male, angled
SAIL-M12WM12G-PB-3.0D
Dessin coté
Straight socket
SAIL-M12WM12G-PB-3.0D
Schéma des pôles
Pin
SAIL-M12WM12G-PB-3.0D
Schéma des pôles
Socket
SAIL-M12WM12G-PB-3.0D
Schéma
SAIL-M12WM12G-PB-3.0D
L'outil idéal : Screwty ® avec fonction de serrage
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12WM12G-PB-3.0D

Ce produit ne sera bientôt plus disponible.

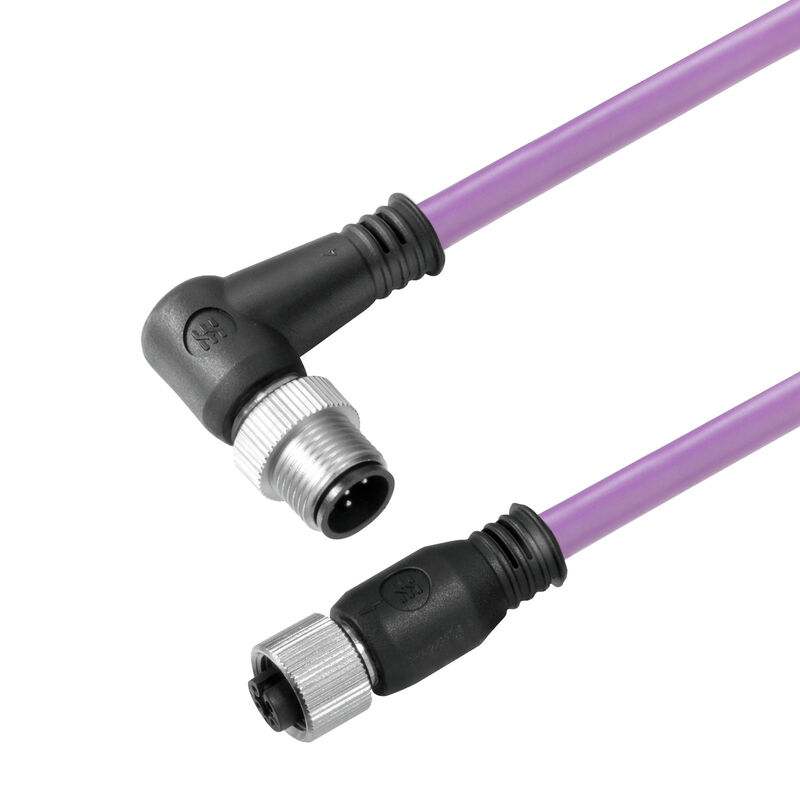

Câble de bus, Câble de raccordement, M12 / M12, Nombre de pôles: 2, 3 m, Mâle, coudé - Femelle, droite, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1062320300
Fiche technique Soutien à l'ingénierie
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Normes générales Mâle gauche Mâle droite Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Informations générales de commande

Version
Câble de bus, Câble de raccordement, M12 / M12, Nombre de pôles: 2, 3 m, Mâle, coudé - Femelle, droite, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Référence
1062320300
Type
SAIL-M12WM12G-PB-3.0D
GTIN (EAN)
4032248812448
Qté.
1 Pièce
Statut de livraison
Cet article ne sera plus disponible à l'avenir.
Dernière date de commande
/Date(1777500000000)/

Dimensions et poids

Poids net
251 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

Accélération
5 m/s²
Codage couleur
Rouge
vert
Cycles de courbure
2 Mio
Câble hybride
Non
Diamètre extérieur
7.8 mm ± 0.2 mm
Długość kabla
3 m
Gaine selon UL AWM
20236 (80 °C / 30 V)
Halogen
Non
Isolation
TPE
Longueur de câble configurable
Non
Matériau de la gaine
PUR
Nombre de pôles
2
Plage de température, en mouvement
-20...60 °C
Plage de température, fixe
-40...70 °C
Rayon de courbure, min., fixe
7,5 x diamètre du câble
Rayon de courbure, mobile
12 x diamètre du câble
Résistance de soudage
Non
Réticulé par irradiation
Non
Section de l'âme AWG
AWG 24
Section max. du conducteur (Impression/en ligne)
PUR 0,25 mm² / PVC 0,34 mm²
Skärmad
Oui
Tropicalisé (résistant aux perles de soudure)
Non
Vitesse
3 m/s
Возможно использование с троссом для протяжки
Oui
Цвет оболочки
violet

Caractéristiques techniques générales

IP67
Codage
Codage B
Couple de serrage
M12 : 0,8 - 1,2 Nm
Courant nominal
4 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Filetage du raccordement
M12 / M12
LED
Non
Matériau de base du boîtier
PUR
Matériau de la bague filetée
Brass, nickel-plated
Matériau des contacts
Ni/Au
Plage de températures du coffret
-25...+80 °C
ponté
Non
Surface du contact
doré
Tension nominale
250 V
Version
Mâle, coudé - Femelle, droite

Propriétés électriques

Tension nominale
250 V

Normes générales

Certificate no. (cULus)
E307231

Mâle gauche

Prise de raccordement à gauche
M12, Codage B, IP67, Contact mâle, Coudé à 90°, Plastique, blindé

Mâle droite

Prise de raccordement à droite
M12, Codage B, IP67, Contact femelle, droit, Plastique, blindé

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
