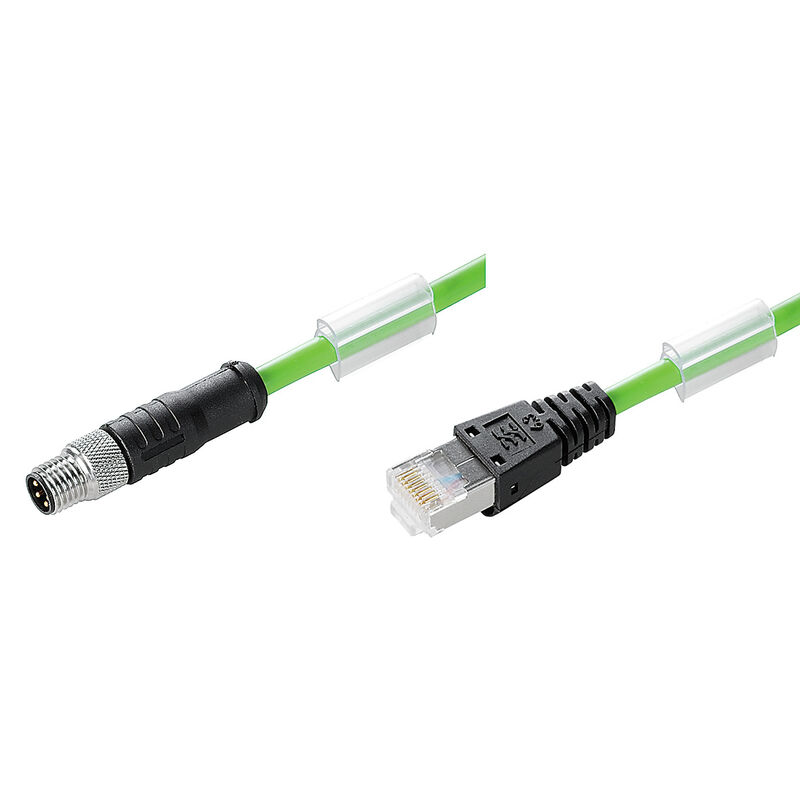

SAIL-M8GRJ45-4S6.0UIE
SAIL-M8GRJ45-4S6.0UIE
应用举例
Male, straight
SAIL-M8GRJ45-4S6.0UIE
尺寸图
RJ45
SAIL-M8GRJ45-4S6.0UIE
插针分配方案
Pin
SAIL-M8GRJ45-4S6.0UIE
插针分配方案
RJ45
SAIL-M8GRJ45-4S6.0UIE
接线图
SAIL-M8GRJ45-4S6.0UIE
理想的工具：Screwty ® 带扭矩功能
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GRJ45-4S6.0UIE

总线线路, 回路数: 4, 6 m, 针式 直, RJ45, 带屏蔽: 是, LED: 不, 护套材料: PUR, 卤素: 不

商品编号 1201210600
下载技术数据页 工程支持 产品下载
相关商品 13
审批 通用订货数据 尺寸和重量 环保产品合规 电缆技术参数 基本技术信息 电气特性 左插头 右插头 分类

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
一致

通用订货数据

版本
总线线路, 回路数: 4, 6 m, 针式 直, RJ45, 带屏蔽: 是, LED: 不, 护套材料: PUR, 卤素: 不
订货号
1201210600
类型
SAIL-M8GRJ45-4S6.0UIE
GTIN (EAN)
4050118703740
数量
1 PC

尺寸和重量

净重
160,463 g

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

电缆技术参数

Alogeni
不
Böjcykler
5 Mio
Bending radius, min., stationary
4 x 电缆直径
Cable length
6 m
Isolamento
PP
Mantelfarbe
绿色
Resistance to spread of flame
符合IEC 60332-1-2
Schleppkettentauglichkeit
是
Sección del conductor
0,15 mm²
Shielded
是
Ölbeständigkeit
是
Радиус изгиба мин., изменяющийся
7.5 *直径
传输速率
180 m/s
回路数
4
外径
4.8 mm ± 0.3 mm
外部覆层符合 UL AWM 样式
20963 (80 °C / 30 V)
护套材料
PUR
混合型电缆
无
静止时的温度范围
-40...80 °C
颜色编码
蓝色
橙色
白/蓝
白/橙
가속
5 m/s²

基本技术信息

LED
不
外壳基本材料
PUR
外壳温度范围
-25…+80 °C
拧紧力矩矩
M8: 0.6 Nm
插针镀层
镀金的
污染等级
3
类型
针式 直
RJ45
编码
无
螺纹环材料
黄铜材质, 镀镍的
跳线
不
防护等级
IP67
额定电压
30 V
额定电流
4 A

电气特性

额定电压
30 V

左插头

插头，左
接插件, M8, 回路数: 4, IP67, 针式端头, 笔直, 带屏蔽

右插头

插头，右
接插件, RJ45, IP20, 针式端头, 笔直, 带屏蔽

分类

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
