SAIL-VSA-5.0U-(3+PE-OB)
Bildliknande
SAIL-VSA-5.0U-(3+PE-OB)
Profilritning
SAIL-VSA-5.0U-(3+PE-OB)
Profilritning
SAIL-VSA-5.0U-(3+PE-OB)

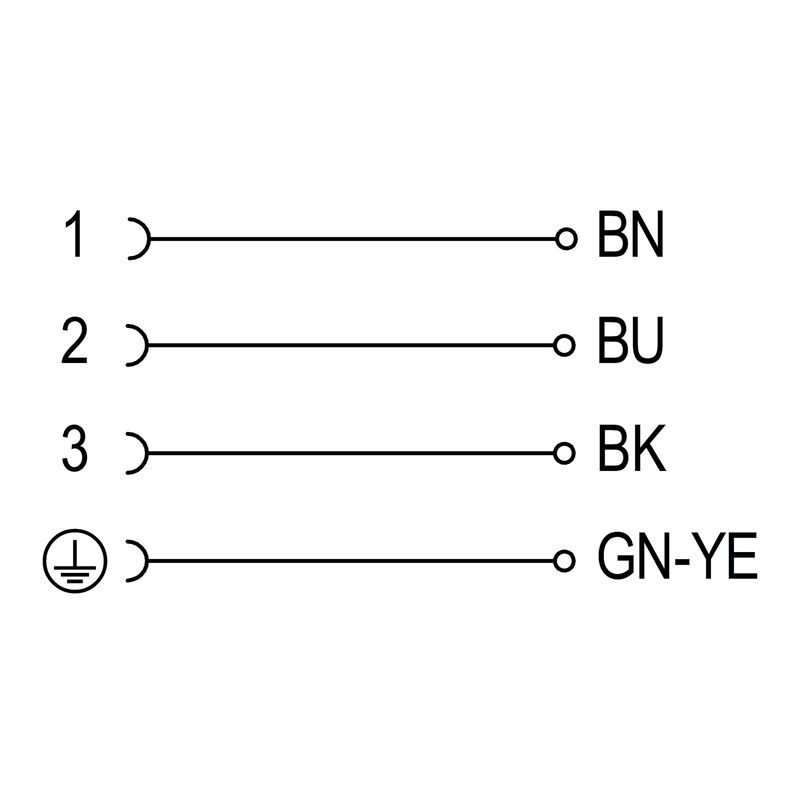

Kopplingsbild

SAIL-VSA-5.0U-(3+PE-OB)

Ventilledning (konfektionerad), Kabelände öppen - ventilstickpropp, Bryggform A (18 mm), Kabellängd: 5 m, PUR, svart

Produkt-ID 1816380500
Ladda ner datablad Nedladdningar av produkter
Använda produkter 1
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Kontakt vänster Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Ventilledning (konfektionerad), Kabelände öppen - ventilstickpropp, Bryggform A (18 mm), Kabellängd: 5 m, PUR, svart
Art.nr.
1816380500
Typ
SAIL-VSA-5.0U-(3+PE-OB)
GTIN (EAN)
4032248307029
Förp.
1 items

Mått och vikter

Nettovikt
232 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Tekniska data för kabel

Accelerartion
5 m/s²
Antal poler
4 (3 + PE)
Böjcykler
2 Mio
Böjradie min, fast monterad
5 x kabeldiameter
Böjradie min, rörlig
10 x kabeldiameter
Beständighet mot svetsgnistor
Nej
Färkodning
brun
blå
svart
grön/gul
Halogener
Nej
hastighet
200 m/s
Isolering
PP
Kabellängd
5 m
Konfigurerbar kabellängd
Nej
Ledararea
0,5 mm²
Mantelfärg
svart
Mantelmaterial
PUR
PE-Funktion
Ja
Skärmad
Nej
Släpkedjetålighet
Ja
Säker mot svetsstänk
Nej
Temperaturområde, fast lagd
-50...80 °C
Temperaturområde, rörligt
-25...80 °C
Vridtålighet
0 °/m
Ytterdiameter
5.2 mm ± 0.2 mm

Allmänna tekniska data

Anslutningsgänga
övriga
Isolationsmotstånd
109 Ω
Kodering
Bryggform A (18 mm)
Kontaktmaterial
CuZn
Kontaktyta
förtennad
LED
Nej
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
250 V
Skyddsklass
IP67
i åtdraget tillstånd
Temperaturområde kapsling
-25…+80 °C
Utförande
Kabelände öppen - ventilstickpropp

Kontakt vänster

Stickkontakt vänster
sida

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
