SAIP-M8BW-4-3.0V
SAIP-M8BW-4-3.0V
Dimensioned drawing
Angled socket
SAIP-M8BW-4-3.0V
Pole scheme
Socket
SAIP-M8BW-4-3.0V
Pole scheme
M8

SAIP-M8BW-4-3.0V

This product will soon be unavailable.

Last order date: /Date(1790632800000)/

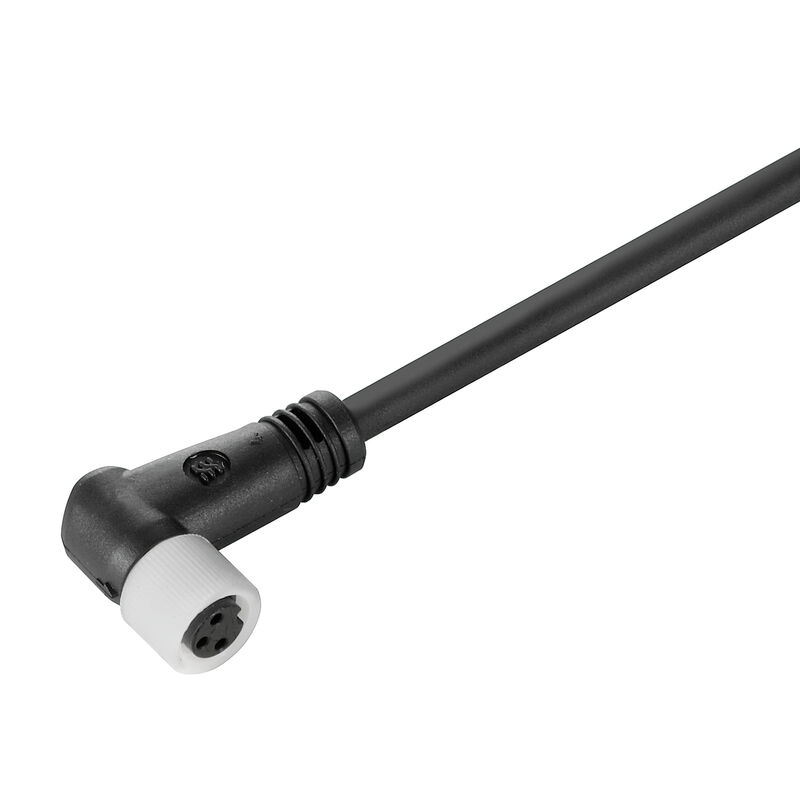

Sensor/actuator line, One end without connector, M8, Number of poles : 4, 3 m, Socket, angled, Shielded: No, LED: No, Sheath material: PVC, Halogen: Yes

Item No. 1465910300
Download data sheet Engineering Support Product Downloads
Accessories 7
Approvals General ordering data Dimensions and weights Environmental Product Compliance Технические характеристики кабеля PB46 Общие технические данные Elektriska egenskaper Общие стандарты Стандарты Plug, left Plug, right Product images Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

General ordering data

Версия
Sensor/actuator line, One end without connector, M8, Number of poles : 4, 3 m, Socket, angled, Shielded: No, LED: No, Sheath material: PVC, Halogen: Yes
Заказ №
1465910300
Тип
SAIP-M8BW-4-3.0V
GTIN (EAN)
4050118274462
Qty.
1 items
Delivery status
This article will no longer be available in the future.
Last order date
/Date(1790632800000)/

Dimensions and weights

Net weight
93,28 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant with exemption
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

Długość kabla
3 m
Возможно использование с троссом для протяжки
Нет
Галогены
Ja
Диапазон температур, движущ.
-5...80 °C
Диапазон температур, стацион.
-30...80 °C
Изоляция
PVC
Количество контактов
4
Материал оболочки
PVC
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
2464 (80 °C / 300 V)
Наружный диаметр
4.8 mm ± 0.2 mm
Настраиваемая длина кабеля
Nej
Облучение с перекрестными связями
Nej
Поперечное сечение жилы
0,25 mm²
Прочность при кручении
0 °/m
Стойкость к сварочным искрам
No
Устойчивые к каплям сварочного металла
No
Цвет оболочки
black
Цветовая кодировка
brown
white
blue
black
Экранированный
No

PB46 Общие технические данные

LED
Нет
Вид защиты
IP65
IP66
IP67
IP68
когда ввинчен
Диапазон температур корпуса
-25…+85 °C
Исполнение
Hona, vinklad
Кодировка
A-kodad
Материал резьбового кольца
POM
Момент затяжки
M8: 0,5 - 0,6 Nm
Номинальное напряжение
30 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
förgylld
соединено перемычкой
Nej
Соединительная резьба
M8
Сопротивление изоляции
108 Ω
Степень загрязнения
3
Циклы коммутации
≥ 100

Elektriska egenskaper

Номинальное напряжение
30 V
Сопротивление изоляции
108 Ω

Общие стандарты

Norma dot. łączników wtykowych
IEC 61076-2-104
Nr certyfikatu (cULus)
E307231

Стандарты

Norma dot. łączników wtykowych
IEC 61076-2-104

Plug, left

Штекер левый
M8, IP69, female contact, angled 90°, Plastic, unshielded

Plug, right

Штекер правый
free conductor end

Product images

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
