SAISGC-M-4D-4/9-M12-CG
SAISGC-M-4D-4/9-M12-CG

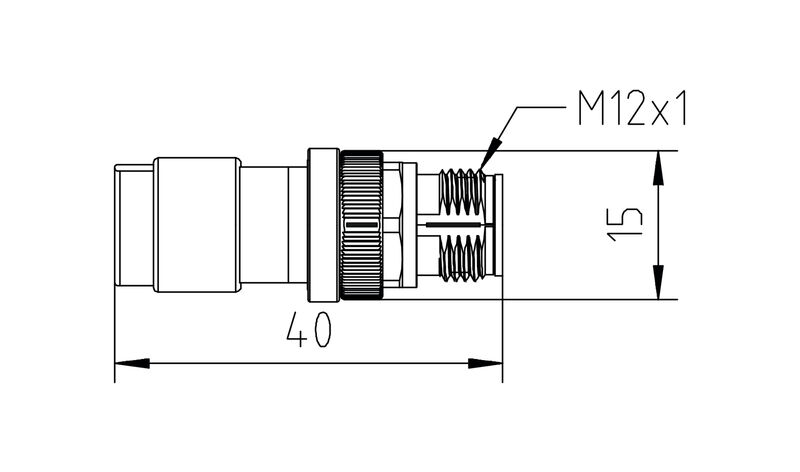

Maßzeichnung
SAISGC-M-4D-4/9-M12-CG

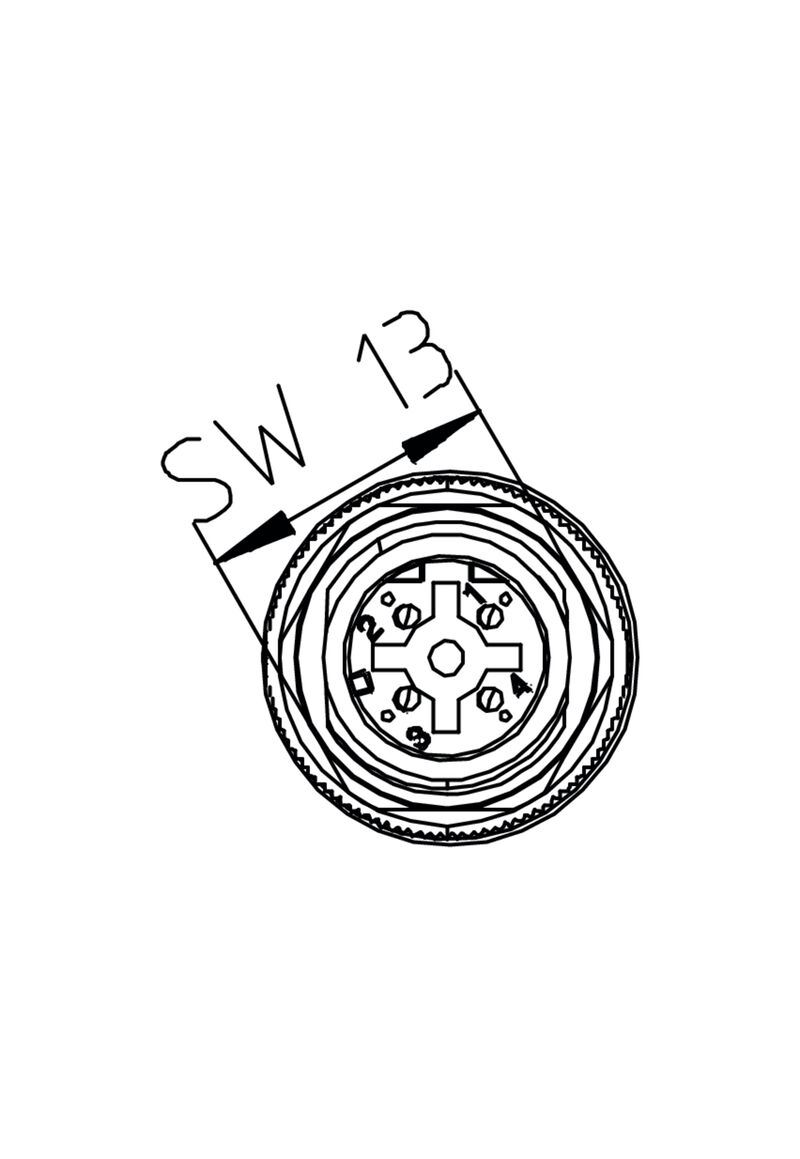

Maßzeichnung
SAISGC-M-4D-4/9-M12-CG

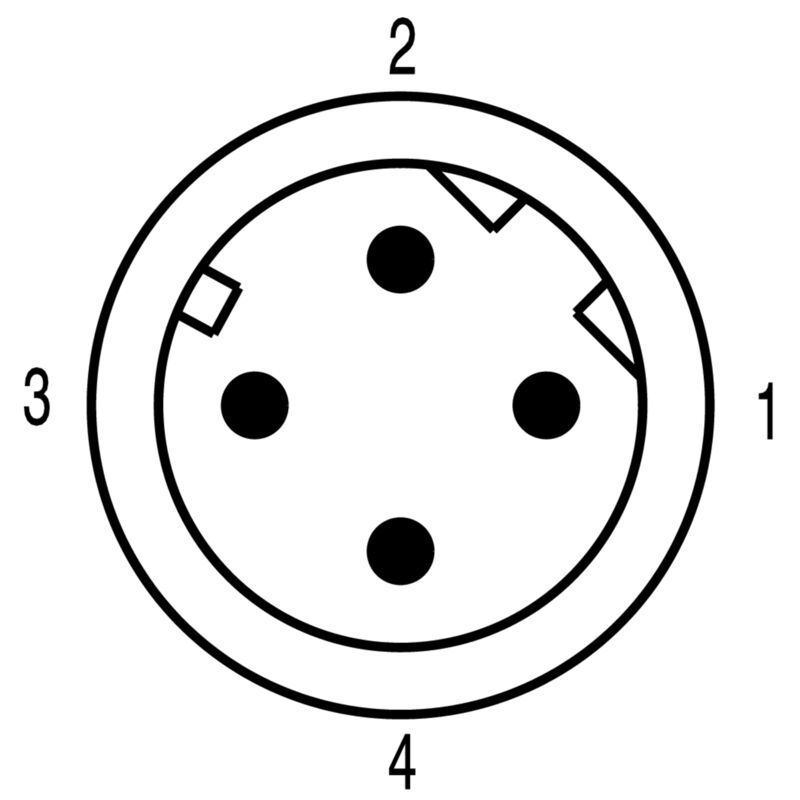

Polbild
Pin
SAISGC-M-4D-4/9-M12-CG

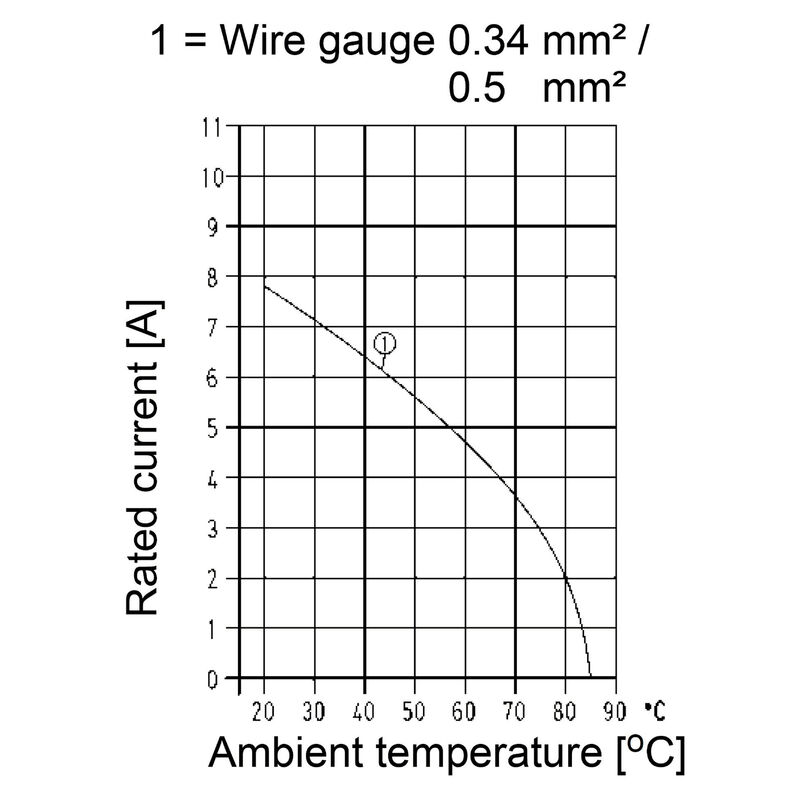

Deratingkurve

SAISGC-M-4D-4/9-M12-CG

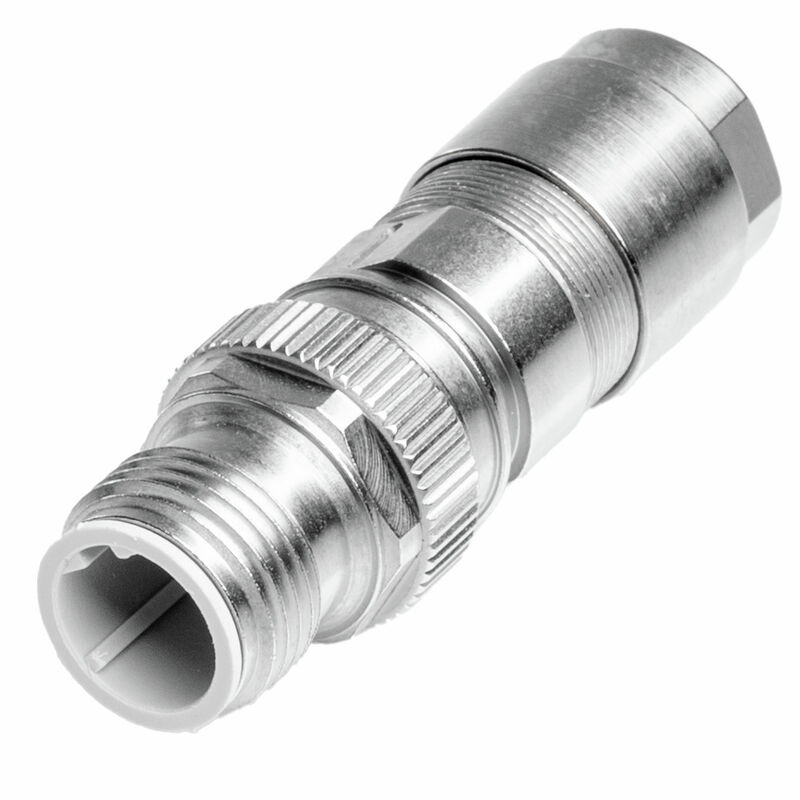

freikonfektionierbarer Steckverbinder, M12

Art.-Nr. 2664810000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 5 Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Freikonfektionierbare Steckverbinder Allgemeine Daten Elektrische Eigenschaften Allgemeine Standards Normen Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Версия
freikonfektionierbarer Steckverbinder, M12
Nr zam.
2664810000
Type
SAISGC-M-4D-4/9-M12-CG
GTIN (EAN)
4050118699845
VPE
1 Stück

Abmessungen und Gewichte

Durchmesser
15 mm
Nettogewicht
19,5 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Technische Daten Freikonfektionierbare Steckverbinder

Anschlussart
Crimpanschluss
Campo di temperatura custodia
-40 … +85 ° C
Ciclos de enchufado
≥ 250
Codierung
D-codiert
Conductor cross-section, max.
0,82 mm²
Corriente nominal
4 A
Gehäusebasismaterial
Cu-Legierung, vernickelt
Género del contacto
Stift
Kabeldurchmesser, max.
9 mm
Kontaktoberfläche
vergoldet
LED
Nein
Menetes gyűrű anyaga
Messing, vernickelt
Polzahl
4
Průměr kabelu, min.
4 mm
Sección de conexión del conductor, min.
0,08 mm²
Shield connection
Ja
Tensión nominal
50 V
Tipo de protección
IP67

Allgemeine Daten

Polzahl
4
Anslutning 1
M12
Przyłącze 2
Crimp
Brennbarkeitsklasse nach UL 94
V-0
Gehäusebasismaterial
Cu-Legierung, vernickelt
Anschlussgewinde
M12
Kontaktoberfläche
vergoldet
Leiteranschlussquerschnitt, feindrähtig, min.
0,08 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
0,82 mm²
Schutzart
IP67
Steckzyklen
≥ 250

Elektrische Eigenschaften

Nominal voltage
50 V

Allgemeine Standards

Norma dot. łączników wtykowych
IEC 61076-2-101

Normen

Connettori a norma
IEC 61076-2-101
Protezione antincendio in vagoni
EN 45545 HL3
다음 규격에 따른 충격 및 진동 보호:
EN 50155:2001
DIN EN 61373

Klassifikationen

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
