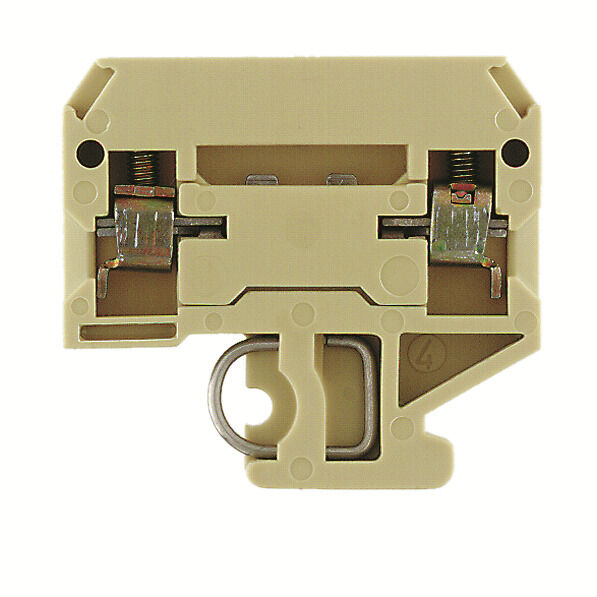

SAKRD O.DLS2

SAKRD O.DLS2

Dieses Produkt ist bald nicht mehr verfügbar.

Datum der letzten Bestellung: /Date(1782770400000)/

Trenn- und Messtrenn-Reihenklemme, Schraubanschluss, beige/gelb, 4 mm², 10 A, 250 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1

Art.-Nr. 0412960000
Datenblatt herunterladen Produkt Downloads
Zubehör 5 Verwandte Artikel 160
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) CSA data hodnocení Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Allgemeine Bestelldaten

버전
Trenn- und Messtrenn-Reihenklemme, Schraubanschluss, beige/gelb, 4 mm², 10 A, 250 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1
N. d’ordine
0412960000
Typ
SAKRD O.DLS2
GTIN (EAN)
4008190082727
Ilość
50 Stück
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1782770400000)/

Abmessungen und Gewichte

Profondità
40,5 mm
Tiefe (inch)
1,594 inch
Wysokość
42 mm
Höhe (inch)
1,654 inch
Szerokość
6,5 mm
Breite (inch)
0,256 inch
Nettogewicht
9,28 g

Temperaturen

Temperatura magazynowania
-25 °C...55 °C
Umgebungstemperatur
-50 °C…55 °C
Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
100 °C

Umweltanforderungen

Status zgodności z dyrektywą RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Werkstoff
PA 66
Farbe
beige/gelb
Brennbarkeitsklasse nach UL 94
V-2

Systemkennwerte

Ausführung
Schraubanschluss
einseitig offen
Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Nein
PE-Anschluss
Nein
Tragschiene
TS 32
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

Anzahl gleicher Klemmen
1
Einbauhinweis
Direktmontage
Montageart
gerastet
Offene Seiten
rechts

Klemmbare Leiter (Weiterer Anschluss)

Anslutningstyp, ytterligare anslutning
Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

Anslutningsriktning
seitlich
Anslutningstyp 2
Schraubanschluss
Avisoleringslängd
8 mm
Drehmomentstufe mit Elektroschrauber Typ DMS
2
Klemmbereich, max.
4 mm²
Klemmbereich, min.
0,13 mm²
Klemmschraube
M 3
Klingenmaß
0,6 x 3,5 mm
Ledardiameter, AWG, max
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,13 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,13 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,13 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,13 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,13 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,13 mm²
Number of connections
2
Tolkdorn enligt 60 947-1
A3
Type of connection
Schraubanschluss
Zwillings-Aderendhülse, max.
1,5 mm²
Zwillings-Aderendhülse, min.
0,5 mm²
Åtdragningsmoment, max.
1 Nm
Åtdragningsmoment, min.
0,5 Nm

CSA data hodnocení

Leiterquerschnitt max (CSA)
12 AWG
Leiterquerschnitt min (CSA)
22 AWG
Spannung Gr C (CSA)
300 V
Strom Gr C (CSA)
10 A
Zertifikat-Nr. (CSA)
12400-132

Allgemeines

Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26
Montageskena obestyckad
TS 32
Normer
IEC 60947-7-1
Указание по установке
Direktmontage

Bemessungsdaten

Bemessungsquerschnitt
4 mm²
Bemessungsspannung
250 V
Bemessungsspannung DC
250 V
Nennstrom
10 A
Strom bei max. Leiter
10 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1 mΩ
Bemessungsstoßspannung
6 kV
Verlustleistung gemäß IEC 60947-7-x
1,02 W
Verschmutzungsgrad
3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)
12 AWG
Leitergr. Factory wiring min (UR)
26 AWG
Leitergr. Field wiring max (UR)
12 AWG
Leitergr. Field wiring min (UR)
22 AWG
Spannung Gr D (UR)
300 V
Strom Gr D (UR)
10 A
Zertifikat-Nr. (UR)
E60693

Klassifikationen

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
