SC 3.81/04/90F 3.2SN GN BX

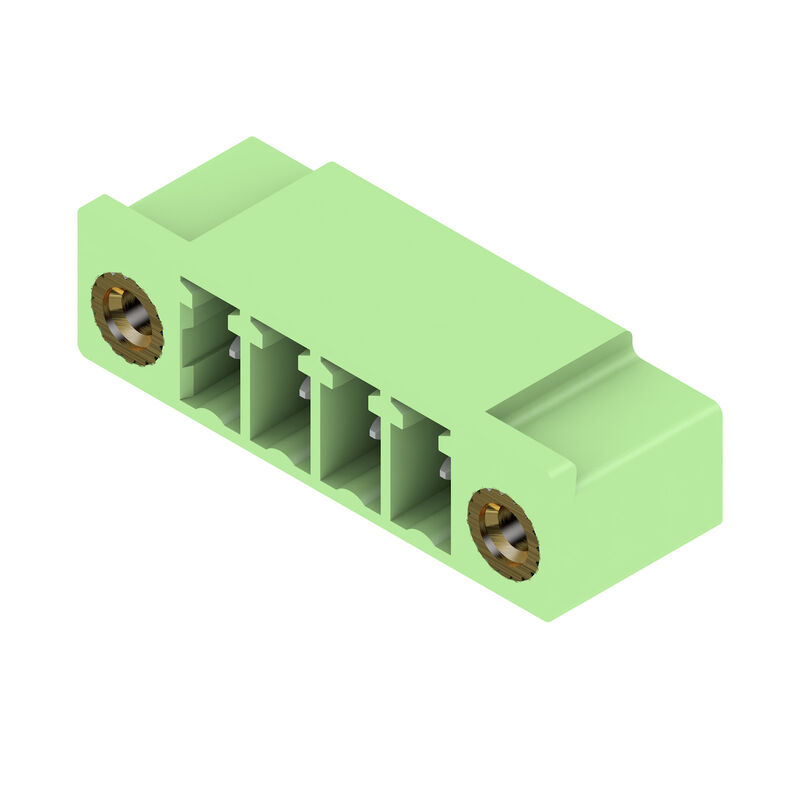

Zdjęcie produktu
SC 3.81/04/90F 3.2SN GN BX

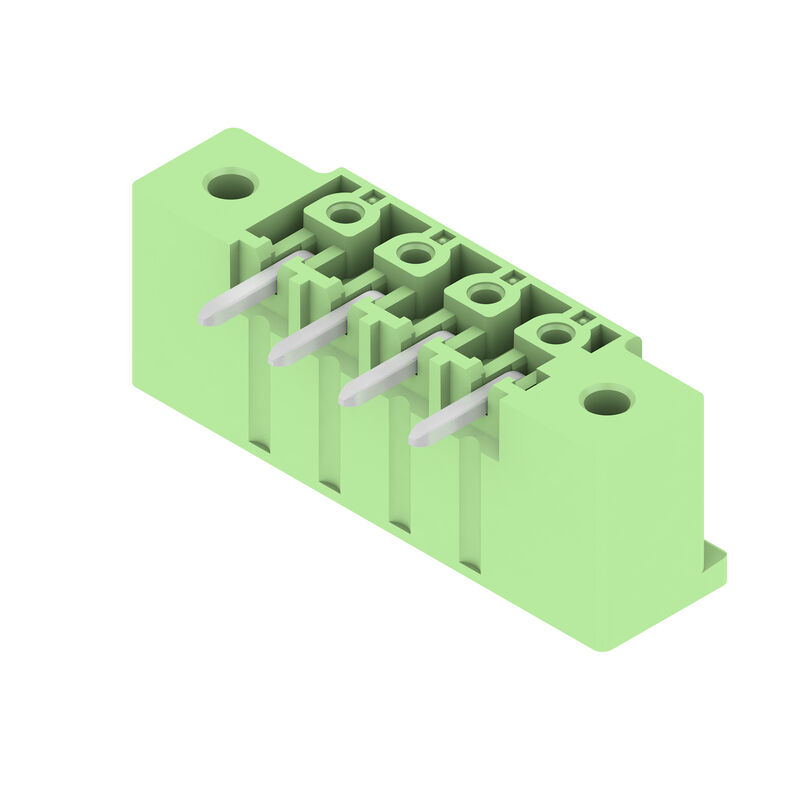

Zdjęcie produktu
SC 3.81/04/90F 3.2SN GN BX
Rysunek wymiarowany

SC 3.81/04/90F 3.2SN GN BX

Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT, 3.81 mm, Numero di poli: 4, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, verde pallido, Box

N. articolo 1793440000
Download foglio dati Download dei prodotti Supporto ingegneristico
Accessori 6 È la controparte di 6 Prodotti correlati 25
Approvals Dati generali per l’ordinazione Dimensions and weights Conformità ambientale del prodotto Systemparametrar Material data IEC 정격데이터 Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Упаковка Nota importante Classificazioni

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Dati generali per l’ordinazione

Wersja
Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT, 3.81 mm, Numero di poli: 4, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, verde pallido, Box
Nr zam.
1793440000
Typ
SC 3.81/04/90F 3.2SN GN BX
GTIN (EAN)
4032248228713
Ilość
66 Pezzo
Parametri prodotto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Imballaggio
Box

Dimensions and weights

Głębokość
9.2 mm
Głębokość (cale)
0.362 inch
Wysokość
10.3 mm
Altezza (pollici)
0.406 inch
Altezza minima
7.1 mm
Szerokość
25.84 mm
Larghezza (pollici)
1.017 inch
Masa netto
1.773 g

Conformità ambientale del prodotto

Status zgodności z dyrektywą RoHS
Conforme con esenzione
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
308576ca-4abc-409a-b0d0-6626109a7446

Systemparametrar

Product family
OMNIMATE Signal - series BC/SC 3.81
Anslutningstyp
Collegamento al circuito stampato
montaż na płytce drukowanej
Collegamento a saldare THT
Raster w mm (P)
3.81 mm
Raster w calach (P)
0.15 "
kąt odejścia
90°
Antal poler
4
liczba kołków lutowanych na biegun
1
솔더 핀 길이(l)
3.2 mm
Tolerancja długości kołka lutowniczego
0 / -0,2 mm
Wymiary kołka lutowniczego
d = 1,0 mm
ottagonale
Wymiary kołka lutowniczego = d tolerancja
0 / -0,03 mm
Średnica otworu oczka lutowniczego (D)
1.2 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
11.43 mm
L1 in pollici
0.45 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Forza di innesto/polo, max.
7 N
Forza d'estrazione/polo, max.
5 N

Material data

Materiał izolacyjny
PA GF
Barwny
verde pallido
Tabela kolorów (podobny)
RAL 6021
grupa materiałów izolacyjnych
II
Porównywalny wskaźnik śledzenia (CTI)
≥ 550
Classe d'infiammabilità UL 94
V-0
Materiał styków
Lega in rame
Powierzchnia styku
stagnato
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

IEC 정격데이터

geprüft nach Norm
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
17.5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
17.5 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
17.5 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
16.3 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2.5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2.5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2.5 kV
odporność na zwarcia
3 x 1s mit 76 A

Dati di dimensionamento secondo CSA

Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
11 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A

Dati di dimensionamento sec. UL 1059

Institut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
11 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Упаковка

opakowanie
Box
Długość VPE
42 mm
Szerokość VPE
58 mm
Wysokość VPE
78 mm

Nota importante

Zgodność IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Uwagi

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• P su disegno = passo
• Per un ulteriore supporto meccanico per i connettori maschio con flangia a vite (…F), consigliamo un pressacavo supplementare con viti di fissaggio (vite per lamiera ISO 1481-ST 2,2x4,5 C o IO 7049-ST 2,2x4,5 C – vedi Accessori). Pressacavo consentito soltanto prima della saldatura.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
