SCD 3.81/30/180G 3.2SN OR BX

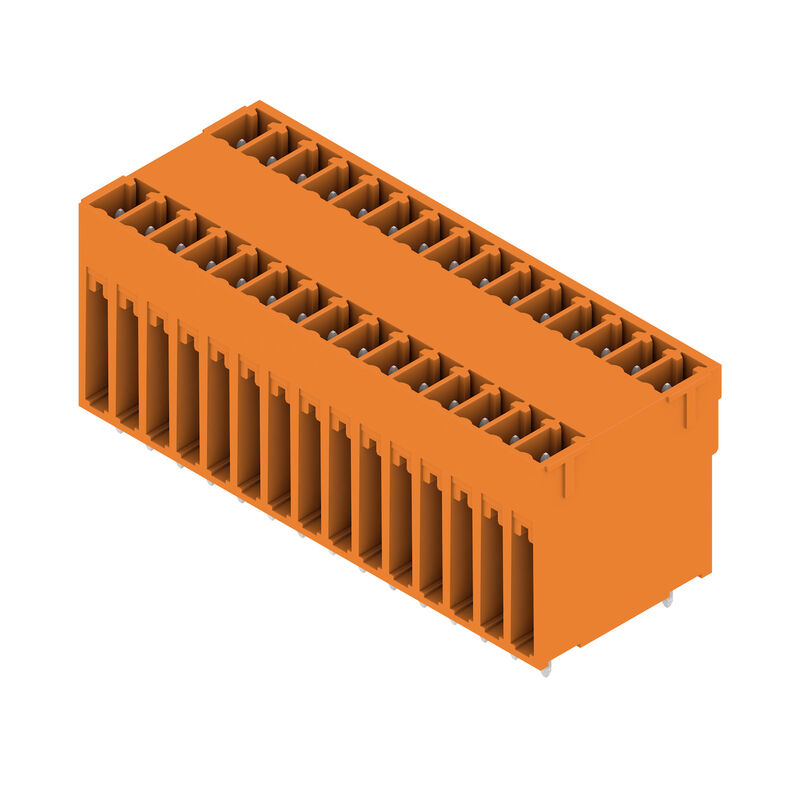

Produktbild
SCD 3.81/30/180G 3.2SN OR BX
Produktbild
SCD 3.81/30/180G 3.2SN OR BX
Maßbild

SCD 3.81/30/180G 3.2SN OR BX

Bu ürün yakında mevcut olmayacak.

Datum der letzten Bestellung: /Date(1793401200000)/

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT-Lötanschluss, 3.81 mm, Polzahl: 30, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Box

Nr. produktu 1030070000
Pobierz kartę katalogową Mühendislik desteği Ürün İndirmleri
İlgili ürünler 13
Homologaciones Allgemeine Bestelldaten Dimensions and weights Environmental Product Compliance Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Märkdata enligt CSA Rated data acc. to UL 1059 Packing Ważna informacja Classifications

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT-Lötanschluss, 3.81 mm, Polzahl: 30, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Box
Best.-Nr.
1030070000
Art
SCD 3.81/30/180G 3.2SN OR BX
GTIN (EAN)
4032248759194
VPE
20 adet
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Packaging
Box
Lieferstatus
This article will no longer be available in the future.
Datum der letzten Bestellung
/Date(1793401200000)/

Dimensions and weights

Tiefe
22,7 mm
Depth (inches)
0,894 inch
Höhe
25,1 mm
Height (inches)
0,988 inch
Height of lowest version
21,9 mm
Breite
58,54 mm
Width (inches)
2,305 inch
Nettogewicht
0,05 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - series BC/SC 3.81
Anschlussart
Board connection
Montage auf der Leiterplatte
Соединение THT под пайку
Raster in mm (P)
3,81 mm
Raster in Zoll (P)
0,15 "
Abgangswinkel
180°
Polzahl
30
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,02 / -0.2 mm
Lötstift-Abmessungen
d = 1.0 mm
Octagonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,2 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
53,34 mm
L1 in inches
2,1 "
Number of rows
2
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
8 N
Pulling force/pole, max.
5,5 N

Werkstoffdaten

Isolierstoff
PA GF
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≥ 550
UL 94 flammability rating
V-0
Kontaktmaterial
Copper alloy
Kontaktoberfläche
tinned
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s with 76 A

Märkdata enligt CSA

Nennspannung (Use group B / CSA)
300 V
Nennstrom (Use group B / CSA)
11 A
Nennstrom (Use group D / CSA)
10 A

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
11 A
Nennstrom (Use group D / UL 1059)
10 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Packing

Verpackung
Box
VPE Länge
25 mm
VPE Breite
135 mm
VPE Höhe
285 mm

Ważna informacja

IPC-Konformität
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Hinweise
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • P on drawing = pitch
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
