SL 3.50/03/90G 4.5SN BK BX

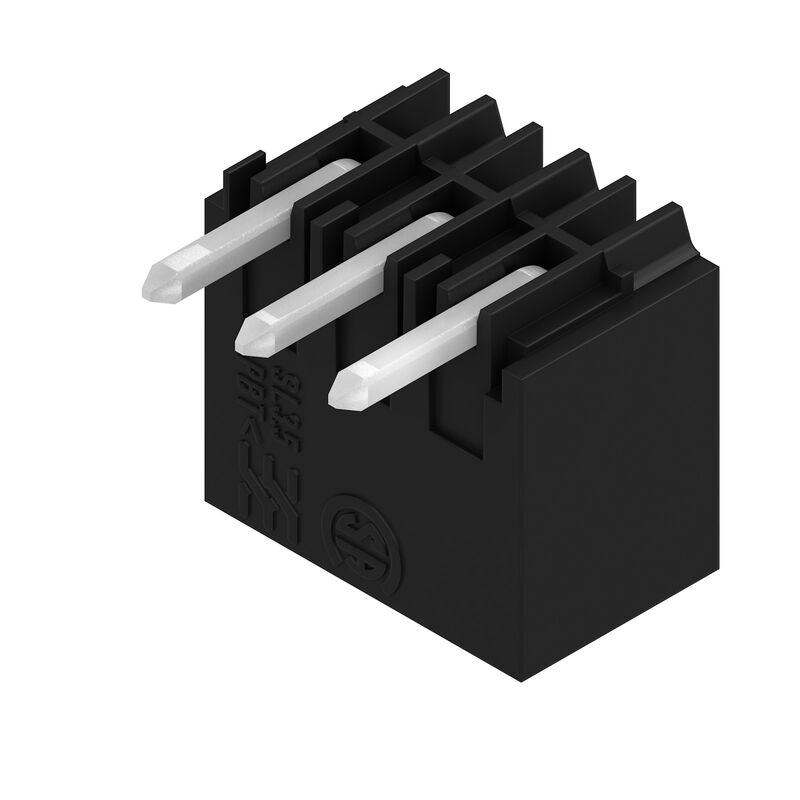

Produktillustration
SL 3.50/03/90G 4.5SN BK BX

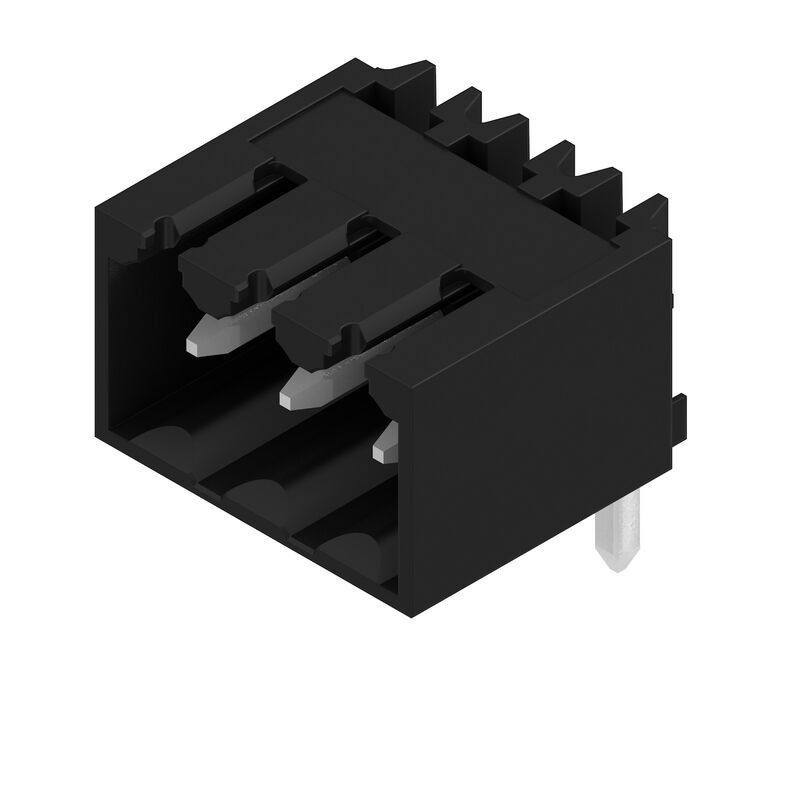

Produktillustration
SL 3.50/03/90G 4.5SN BK BX
Dimensional drawing

SL 3.50/03/90G 4.5SN BK BX

Kretskortsstickanslutning, Stiftlist, stängd på sidan, THT lödanslutning, 3.50 mm, Antal poler: 3, 90°, Lödstiftlängd (l): 4.5 mm, förtennad, svart, Box

Produkt-ID 1615420000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 9 Är en motdel till 8 Använda produkter 35
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Allmänna beställningsdata

Версия
Kretskortsstickanslutning, Stiftlist, stängd på sidan, THT lödanslutning, 3.50 mm, Antal poler: 3, 90°, Lödstiftlängd (l): 4.5 mm, förtennad, svart, Box
Заказ №
1615420000
Тип
SL 3.50/03/90G 4.5SN BK BX
GTIN (EAN)
4008190054458
Кол.
100 items
Produktparametrar
IEC: 320 V / 17 A
UL: 300 V / 10 A
Förpackning
Box

Mått och vikter

Глубина
11,1 mm
Depth (inches)
0,437 inch
Высота
12 mm
Bygghöjd (tum)
0,472 inch
Höjd lägstbyggande
7,5 mm
Ширина
11,9 mm
Byggbredd (tum)
0,469 inch
Net weight
0,986 g

Miljööverenstämmelse för produkt

Состояние соответствия RoHS
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Product Carbon Footprint
  • Vagga till grind:
    0,011 kg CO2 eq.

Systemparametrar

Серия изделия
OMNIMATE Signal – serie BL/SL 3.50
Вид соединения
Kretskortanslutning
montaż na płytce drukowanej
THT lödanslutning
Шаг в мм (P)
3,5 mm
Шаг в дюймах (P)
0,138 "
Угол вывода
90°
Antal poler
3
Количество контактных штырьков на полюс
1
Długość kołka lutowniczego (l)
4,5 mm
Допуск на длину выводов под пайку
+0,1 / -0,3 mm
Solder pin dimensions
d = 1,2 mm
oktagonal
Размеры выводов под пайку = допуск d
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,4 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 in mm
7 mm
L1 i tum
0,276 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingers. instucken/ handryggss. ej inst.
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Genomgångsmotstånd (6)
6,00 mΩ
Koderbar
Ja
Max. instickskraft/pol
10 N
Max. dragkraft/pol
10 N

Materialdata

Insulating material
PBT
Colour
svart
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Contact base material
CuSn
Contact material
Cu-legering
Contact surface
förtennad
Skiktstruktur för lödanslutningen
2...4 µm Ni / 5...8 µm Sn glansig
Layer structure of plug contact
2...4 undefined Ni / 5...8 undefined Sn glansig
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-30 °C
Temperaturområde Montage, max.
100 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17 A
Rated current, max. number of poles (Tu=20°C)
12 A
Rated current, min. number of poles (Tu=40°C)
14,5 A
Rated current, max. number of poles (Tu=40°C)
10 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2 500 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV

Märkdata enligt CSA

Институт (CSA)
CSA
Сертификат № (CSA)
12400-313
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
10 A
Номинальный ток (группа использования D/CSA)
10 A
Ссылка на утвержденные значения
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Instytut (UR)
UR
Сертификат № (UR)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Номинальный ток (группа использования D/UL 1059)
10 A
Ссылка на утвержденные значения
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Упаковка
Box
Длина VPE
126 mm
VPE с
90 mm
Высота VPE
40 mm

Viktig hänvisningstext

Соответствие IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Примечания

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
