SL 3.50/14/180 4.5 SN OR BX

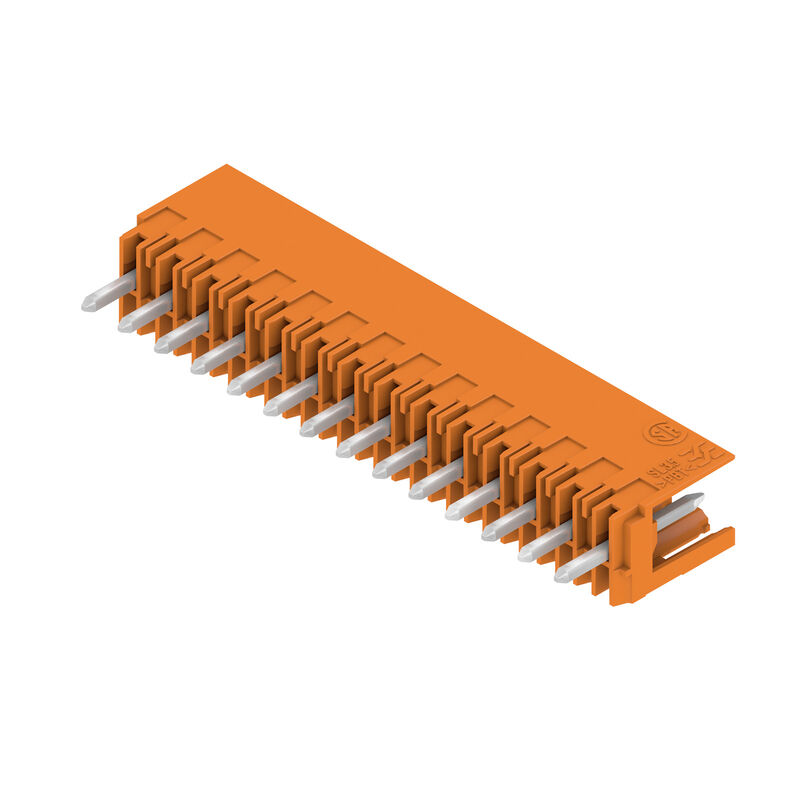

Product image
SL 3.50/14/180 4.5 SN OR BX

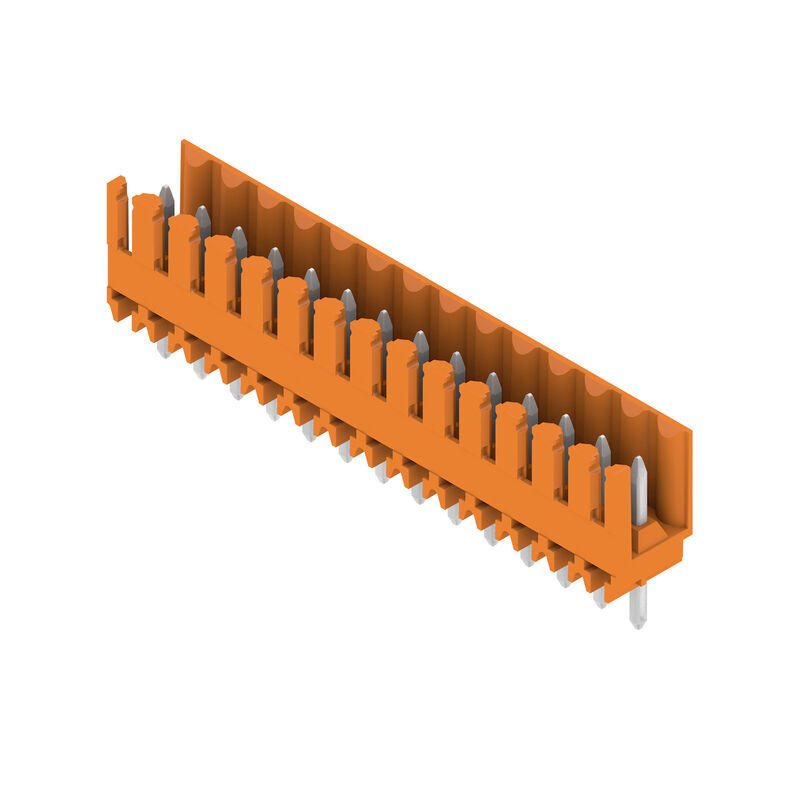

Product image
SL 3.50/14/180 4.5 SN OR BX
Dimensional drawing

SL 3.50/14/180 4.5 SN OR BX

Kretskortsstickanslutning, Stiftlist, öppen på sidan, THT lödanslutning, 3.50 mm, Antal poler: 14, 180°, Lödstiftlängd (l): 4.5 mm, förtennad, orange, Box

Cikkszám 1605040000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 4 A következő ellendarabja 4 Kapcsolódó termékek 20
Сертификаты Allmänna beställningsdata Размеры и массы Miljööverenstämmelse för produkt Systemparametrar Materialdata Номинальные характеристики по IEC Rated data acc. to CSA UL 1059 névleges adatok Packaging Important note Besorolások

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Allmänna beställningsdata

Version
Kretskortsstickanslutning, Stiftlist, öppen på sidan, THT lödanslutning, 3.50 mm, Antal poler: 14, 180°, Lödstiftlängd (l): 4.5 mm, förtennad, orange, Box
Order No.
1605040000
Type
SL 3.50/14/180 4.5 SN OR BX
GTIN (EAN)
4008190138752
Qty.
50 Darab
Termékadatok
IEC: 320 V / 17 A
UL: 300 V / 10 A
Csomagolás
Doboz

Размеры и массы

Depth
7.5 mm
Głębokość (cale)
0.295 inch
Height
15.6 mm
Magasság (coll)
0.614 inch
Legalacsonyabb változat magassága
11.1 mm
Width
49 mm
Szélesség (coll)
1.929 inch
Net weight
3.92 g

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Ślad węglowy produktu
  • Bölcsőtől a kapuig:
    0,049 kg CO2 eq.

Systemparametrar

제품군
OMNIMATE Signal – serie BL/SL 3.50
결선 유형
Áramköri lap csatlakozás
PCB에 장착
THT-forrasztott csatlakozás
피치(mm)(P)
3.5 mm
Pitch in inches (P)
0.138 "
Outgoing elbow
180°
Pólusszám
14
Number of solder pins per pole
1
솔더 핀 길이(l)
4.5 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Wymiary kołka lutowniczego
d = 1,2 mm
Nyolcszögletű
솔더핀 크기 = d 공차
0 / -0,03 mm
Średnica otworu oczka lutowniczego (D)
1.4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1 in mm
45.5 mm
L1, inch
1.791 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos dugaszolt/ Kézfej számára biztonságos nem dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási erő/pólus, max.
10 N
Húzóerő / pólus, max.
10 N

Materialdata

Insulating material
PBT
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Contact material
Cu-ötvözet
Contact surface
ónozott
Forrasztott csatlakozás rétegszerkezete
5...7 µm Sn fényes
Struktura warstwowa wtyku
5...7 µm Sn fényes
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17 A
Rated current, max. number of poles (Tu=20°C)
12 A
Rated current, min. number of poles (Tu=40°C)
14.5 A
Rated current, max. number of poles (Tu=40°C)
10 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2.5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2.5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2.5 kV
Short-time withstand current resistance
3 x 1s mit 100 A

Rated data acc. to CSA

협회(CSA)
CSA
인증 번호(CSA)
12400-313
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

Packaging

패키징
Box
VPE 길이
141 mm
VPE width
107 mm
VPE height
41 mm

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
