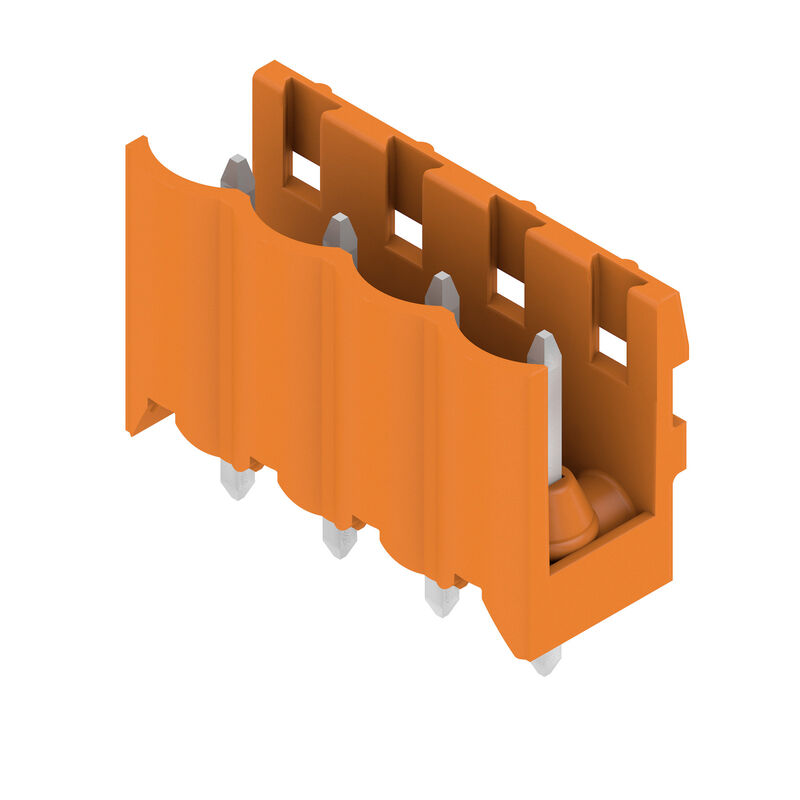

SL 5.00/04/180 3.2SN OR BX
제품 이미지

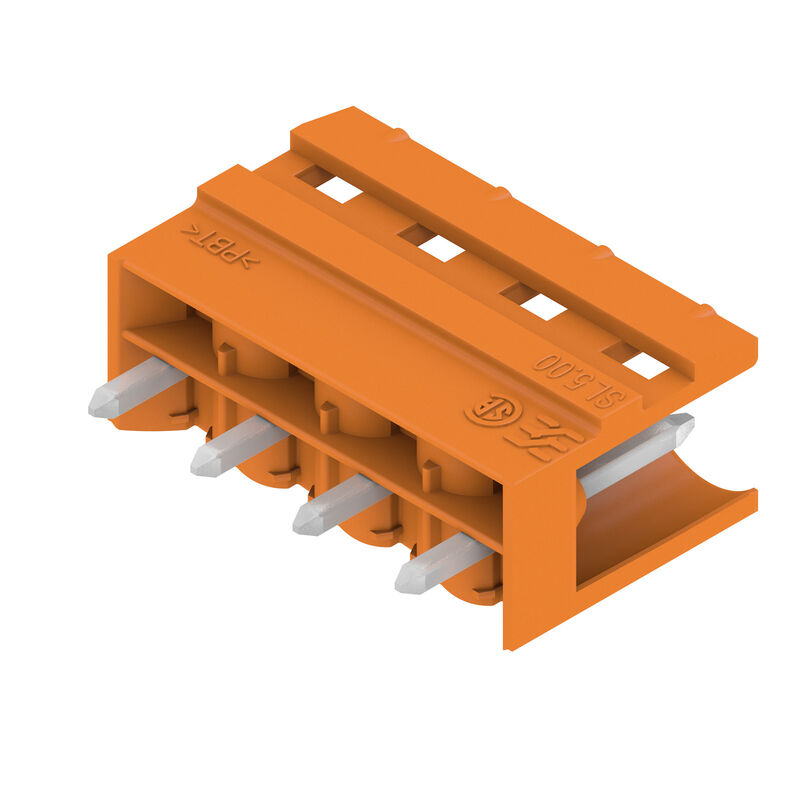

SL 5.00/04/180 3.2SN OR BX
제품 이미지
SL 5.00/04/180 3.2SN OR BX
Dimensional drawing

SL 5.00/04/180 3.2SN OR BX

PCB 플러그인 커넥터, 수형 헤더, 개방 측, THT 용접 결선, 5.00 mm, 극 수: 4, 180°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스

항목 번호 1581340000
데이터 시트 다운로드 Wsparcie inżynieryjne Pobieranie produktów
액세서리 4 대상 상대품: 8 관련 제품 18
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 사양 자재 데이터 IEC 정격데이터 Jmenovité údaje podle CSA Nenndaten nach UL 1059 Balení Důležitá poznámka Classifications

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

일반 주문 데이터

버전
PCB 플러그인 커넥터, 수형 헤더, 개방 측, THT 용접 결선, 5.00 mm, 극 수: 4, 180°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스
주문 번호
1581340000
유형
SL 5.00/04/180 3.2SN OR BX
GTIN(EAN)
4008190141196
수량
100 items
Product data
IEC: 400 V / 18 A
UL: 300 V / 15 A
Packaging
Box

치수 및 중량

깊이
8.4 mm
깊이 (인치)
0.331 inch
높이
15.2 mm
Height (inches)
0.598 inch
Height of lowest version
12 mm
너비
20 mm
Breite (inch)
0.787 inch
순중량
1.2 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%
제품 탄소 발자국
  • Von der Wiege bis zum Werkstor:
    0,013 kg CO2 eq.

시스템 사양

제품군
OMNIMATE Signal - řada BL/SL 5,00
결선 유형
Board connection
PCB에 장착
THT solder connection
피치(mm)(P)
5 mm
피치(인치)(P)
0.197 "
외향 엘보
180°
Number of poles
4
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2 mm
솔더핀 길이 공차
+0.1 / -0.2 mm
솔더핀 크기
d = 1,2 mm
octogonal
솔더핀 크기 = d 공차
0 / -0,03 mm
솔더 구멍 직경(D)
1.3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1(mm)
15 mm
L1 en pulgadas
0.591 "
Número de series
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
10 N
Pulling force/pole, max.
8 N

자재 데이터

절연재
PBT
컬러 코드
orange
컬러 차트(유사)
RAL 2000
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
UL 94 flammability rating
V-0
접점 재질
Aleación de Cu
접점 표면
estañado
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 2...4 µm Sn mate
플러그 접점의 레이어 구조
1...3 µm Ni / 2...4 µm Sn mate
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
100 °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
18 A
정격 전류, 최대 극 수(Tu=20°C)
14.5 A
정격 전류, 극 수(Tu=40°C)
15 A
정격 전류, 최대 극 수(Tu=40°C)
12 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1s mit 120 A

Jmenovité údaje podle CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
15 A
정격 전류(사용 그룹 D / CSA)
10 A
승인값 참조
Specifications are maximum values, details - see approval certificate.

Nenndaten nach UL 1059

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
15 A
정격 전류(사용 그룹 D / UL 1059)
10 A
승인값 참조
Specifications are maximum values, details - see approval certificate.

Balení

패키징
Box
VPE 길이
168 mm
VPE 폭
117 mm
VPE 높이
38 mm

Důležitá poznámka

IPC 준수
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
참고 사항
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
