SL-SMT 5.00HC/18/90G 3.2SN BK BX

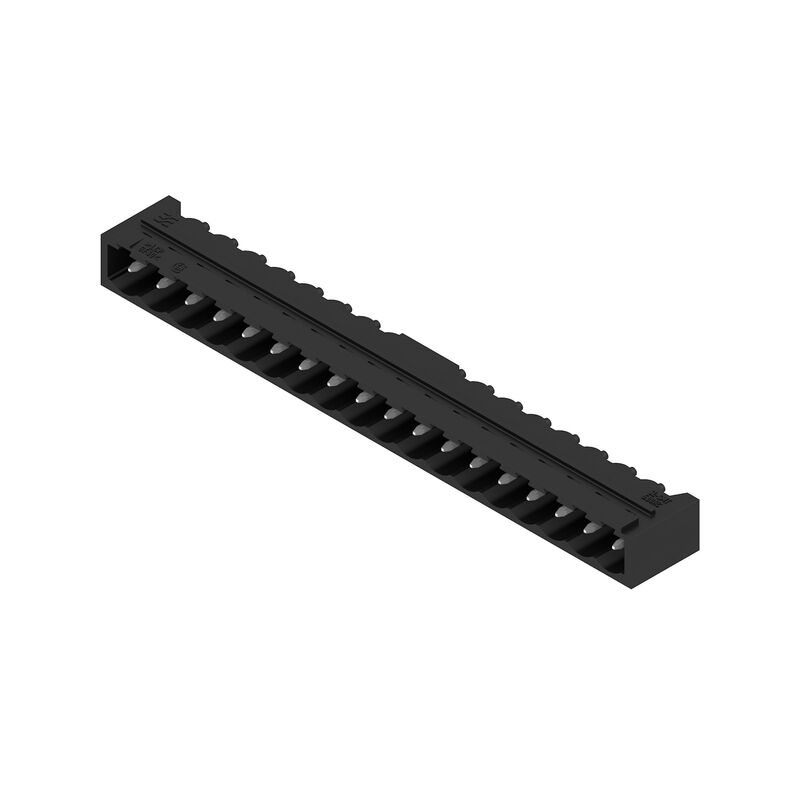

Illustrazione del prodotto
SL-SMT 5.00HC/18/90G 3.2SN BK BX

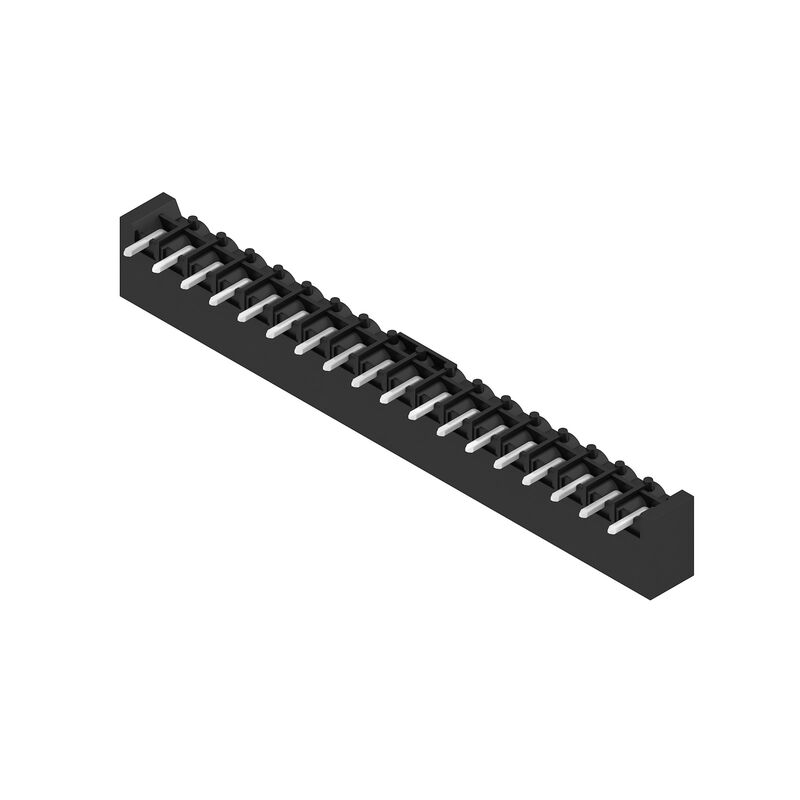

Illustrazione del prodotto
SL-SMT 5.00HC/18/90G 3.2SN BK BX
Dimensional drawing
SL-SMT 5.00HC/18/90G 3.2SN BK BX
Vantaggi del prodotto
Safe power transmission
Proven properties
SL-SMT 5.00HC/18/90G 3.2SN BK BX
Vantaggi del prodotto
Compliant with existing standards

SL-SMT 5.00HC/18/90G 3.2SN BK BX

Tento produkt již není k dispozici.

Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT/THR, 5.00 mm, Numero di poli: 18, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, nero, Box

Référence produit 1840280000
Fiche technique Supporto ingegneristico Download dei prodotti
Accessoires 6 Est la pièce opposée de 2 Autres produits de la même gamme 14
Omologazioni Dati generali per l’ordinazione Dimensions and weights Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Rated data acc. to IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Packing Nota importante Classificazioni

Omologazioni

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Dati generali per l’ordinazione

Utförande
Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT/THR, 5.00 mm, Numero di poli: 18, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, nero, Box
Art.nr.
1840280000
Typ
SL-SMT 5.00HC/18/90G 3.2SN BK BX
GTIN (EAN)
4032248351022
Förp.
20 Pezzo
Parametri prodotto
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Imballaggio
Box
Leveransstatus
Disdetto
Sista orderdatum
/Date(1793401200000)/

Dimensions and weights

Djup
12 mm
Byggdjup (tum)
0,472 inch
Höjd
11,7 mm
Altezza (pollici)
0,461 inch
Altezza minima
8,5 mm
Bredd
93,2 mm
Larghezza (pollici)
3,669 inch
Nettovikt
8,8 g

Conformità ambientale del prodotto

RoHS-kompatibilitetsstatus
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Specifiche di sistema

Produktfamilj
OMNIMATE Signal - Serie BL/SL 5.00
Anslutningstyp
Collegamento al circuito stampato
Montering på kretskortet
Collegamento a saldare THT/THR
Delning i mm (P)
5 mm
Delning i tum (P)
0,197 "
Anslutningsvinkel
90°
Antal poler
18
Antal lödstift per pol
1
Lödstiftlängd (l)
3,2 mm
Tolerans för stiftlängd
+0,1 / -0,2 mm
Dimensioner för lödstift
d = 1,2 mm
ottagonale
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
Diameter bestyckningshål (D)
1,5 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 i mm
85 mm
L1 in pollici
3,346 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Forza di innesto/polo, max.
7 N
Forza d'estrazione/polo, max.
5,5 N

Dati del materiale

Isoleringsmaterial
LCP GF
Färgkod
nero
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 175
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Kontaktmaterial
Lega in rame
Kontaktyta
stagnato
Struttura a strati del collegamento a saldare
1...3 µm Ni / 2...4 µm Sn opaco
Skiktstruktur för stiftkontakten
1...3 µm Ni / 2...4 µm Sn opaco
Temperatura di magazzinaggio, min.
−40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
−50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
−30 °C
Campo della temperatura di montaggio, max.
100 °C

Rated data acc. to IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
27,5 A
Märkström, max. antal poler (Tu=20°C)
19 A
Märkström, min. antal poler (Tu=40°C)
24 A
Märkström, max. antal poler (Tu=40°C)
16,5 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV

Dati di dimensionamento secondo CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1176845
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
15 A
Märkström (användargrupp D / CSA)
15 A
Hänvisning till godkännandevärden
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
18,5 A
Märkström (användargrupp D / UL 1059)
10 A
Hänvisning till godkännandevärden
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Packing

Förpackning
Box
VPE-längd
168 mm
VPE-bredd
70 mm
VPE-höjd
42 mm

Nota importante

IPC-konformitet
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Hänvisningstext

• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Diametro del foro di equipaggiamento D = 1,4+0,1 mm
• Diametro del foro di saldatura D = 1,5 + 0,1 mm, da 9 poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
